挖掘机拖挂式结构纵梁钣金构件

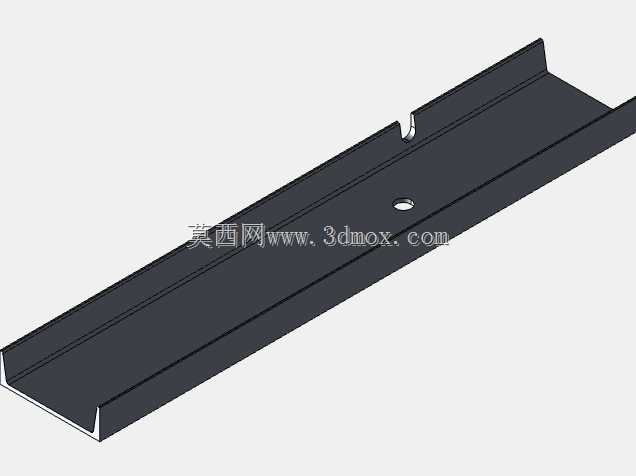

　　在小型拖挂式挖掘机的下车架结构体系里，这类长条形带翻边的钣金纵梁是承担整机载荷传递的核心受力构件，日常作业中，挖掘机上部工作装置的偏载、行走过程中地面传递的冲击载荷，都会通过回转支承底座传导到两侧纵梁上，再由纵梁分散到行走机构的连接点位，因此这类构件的结构合理性直接决定了小型挖掘机下车架的抗扭、抗弯疲劳寿命。从结构设计逻辑来看，该构件采用单块板材冷弯成型的工艺思路，主体为长直槽型截面，两侧向上翻起的立边高度经过反复校核，既能够保证纵梁在承受垂直方向载荷时的截面惯性矩，避免长跨度下的挠度变形超标，又不会因为立边过高导致整机下部通过性受限，适配小型挖掘机在狭窄施工场地、农林作业区域的通行需求。

　　构件上预留的圆形通孔为销轴定位孔，位置精度控制在±0.1mm范围内，主要用于和行走架的侧支架进行销轴铰接，安装时不需要额外焊接定位块，直接穿入销轴配合防松卡板即可完成固定，大幅降低现场装配的对位难度；靠近端部的缺口结构为管路避让位，是为了预留行走液压油管的排布空间，避免纵梁安装后与硬管、软管接头产生硬接触，长期作业振动下磨损油管外壁引发液压油泄漏。从安装边界来看，该纵梁的总长度适配1.5吨级微型拖挂挖掘机的下车架跨度，两端的安装面平面度要求控制在0.2mm以内，和侧支架贴合时不需要额外加调整垫片即可保证装配间隙符合设计要求，翻边边缘做了R2的圆角处理，既能够消除钣金冲裁、折弯过程中产生的锐边毛刺，避免装配人员划伤，也能减少应力集中点，降低长期交变载荷下边缘开裂的风险。

　　实际作业场景中，这类纵梁除了承担结构承载作用，槽型的内部空腔还可以作为行走液压管路的布管通道，配合固定卡扣将油管约束在槽内，避免作业过程中碎石、树枝剐蹭油管，同时槽型结构的开口朝向内侧，能够减少施工中泥沙、碎石在梁体内的堆积，日常维护时只需要用高压水枪从端部冲洗即可清理积渣，降低维保工作量。设计过程中，针对拖挂式挖掘机转场时需要被牵引、尾部会承受额外拖拽载荷的特性，纵梁尾部的翻边做了局部加宽处理，和牵引连接座的焊接接触面积比常规机型大30%，避免牵引过程中连接位置应力集中出现焊缝撕裂；梁体上的折弯圆角半径选取为板材厚度的1.5倍，既符合冷弯钣金的工艺要求，不会因为折弯半径过小导致板材外侧出现拉伸裂纹，也不会因为半径过大导致折弯后立边的垂直度超差，影响后续和其他构件的装配贴合度。

　　不同于大型挖掘机采用的焊接箱型纵梁，这种单块钣金折弯的纵梁更适配小型拖挂挖掘机的轻量化设计需求，在保证结构强度满足额定载荷要求的前提下，整体重量比焊接箱型梁降低40%左右，既能够控制整机自重，方便拖挂转场，也减少了焊接工序带来的焊接变形校正工作量，提升批量生产时的加工效率。在结构校核阶段，需要重点验证纵梁在挖掘机单侧履带抬升、上部工作装置偏载挖掘这一极限工况下的应力分布，确保最大应力值低于板材屈服强度的60%，预留足够的安全余量，同时要校核纵梁的固有频率，避免和行走马达、工作装置的作业振动频率重合引发共振，降低长期作业下的结构疲劳失效概率。
