挖掘机可拖式斗杆销轴锁止连杆结构

　　在土方作业、矿山剥离、基建场地平整这类高频重载的施工场景里，挖掘机工作装置的销轴连接可靠性，直接决定了整机的作业连续性与施工安全系数，斗杆作为连接动臂与铲斗的核心受力构件，其销轴的锁止固定结构，是很多一线结构设计人员容易忽略但至关重要的细节部件。这款锁止连杆的设计，核心作用是对拖挂式配置的挖掘机斗杆销轴进行轴向限位，避免设备在大负载挖掘、回转制动、偏载刮平作业时，销轴受交变轴向窜动脱出，造成工作装置铰接失效的恶性故障。

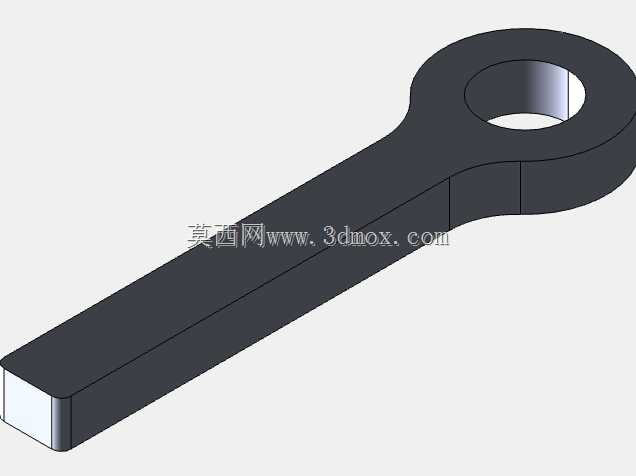

　　从结构形态来看，构件整体采用长杆加单端铰接环的一体化构型，铰接环的内孔尺寸与对应销轴端部的锁止槽直径完全匹配，安装时环孔套入销轴端部的锁止卡槽后，杆身贴合斗杆外侧的安装基准面，通过杆身末端的固定点位完成锁紧，整个结构没有多余的冗余设计，完全服务于销轴轴向限位的核心功能。设计过程中首先考量的是铰接部位的接触应力分布，环孔的壁厚经过受力校核，能够承受销轴窜动时传递的最大轴向冲击载荷，不会在长期交变载荷下出现环孔开裂、变形的问题；杆身的截面采用矩形构型，相比等截面积的圆杆结构，矩形截面的抗弯截面模量更高，在杆身承受意外侧向磕碰时，抗变形能力更强，同时平直的杆身底面能够与安装面完全贴合，避免安装后出现局部应力集中的问题。

　　从安装边界来看，铰接环的端面与销轴卡槽的贴合面预留了合理的安装间隙，既不会因为间隙过大造成锁止旷量，也不会因为间隙过小导致现场装配时无法顺利卡入，杆身的长度尺寸经过匹配计算，末端固定孔的位置刚好对应斗杆上预设的安装螺孔位置，现场更换时不需要额外进行打孔、修磨作业，能够直接完成换装。这类锁止构件虽然属于挖掘机工作装置上的小型配套零件，但在实际施工场景中，一旦出现失效脱落，会直接导致斗杆销轴在作业过程中逐步窜出，轻则造成铰接部位异常磨损，重则导致斗杆与动臂的连接失效，引发设备倾覆、工作装置坠落的安全事故，因此在结构设计时，除了基础的尺寸匹配，还对构件的棱边做了统一的倒角处理，避免安装过程中尖锐棱边划伤操作人员，同时去除加工毛刺后，也能减少应力集中点，提升构件的疲劳寿命。在实际的三维建模过程中，这类构件的建模逻辑需要优先保证铰接环内孔的同轴度，以及杆身安装面的平面度公差，因为这两个形位公差直接决定了零件安装后的配合精度，如果内孔同轴度偏差过大，会导致锁止环无法顺利卡入销轴卡槽，甚至安装后出现局部卡滞，造成销轴转动时对锁止环产生额外的磨损；如果杆身安装面平面度不足，安装后会出现杆身翘曲，固定螺栓拧紧后会产生额外的装配应力，长期受载后容易出现杆身断裂的问题。

　　不同于其他外露的结构件，这款锁止连杆的安装位置处于斗杆外侧靠近铰接点的位置，作业过程中会持续接触泥沙、碎石，因此结构设计时没有设置容易积留泥沙的凹槽、窄缝结构，整个构件的外表面都是平滑过渡，作业后冲洗时能够很方便地将附着的泥沙冲掉，避免泥沙进入铰接配合面造成异常磨损。从受力角度分析，挖掘机在进行挖掘作业时，斗杆销轴主要承受径向的挖掘载荷，而锁止连杆几乎不承受径向载荷，仅在销轴出现轴向窜动趋势时承受轴向的限位载荷，因此构件的材料选型不需要采用过高等级的合金结构钢，采用常规的工程用结构钢配合表面防锈处理即可满足使用需求，既控制了制造成本，也能保证足够的结构强度。很多新手设计人员在做这类小型锁止构件时，容易过度追求结构轻量化，盲目减小杆身截面或者环孔壁厚，最终导致零件在现场使用中频繁断裂，反而增加了设备的维护成本，这款结构的截面尺寸设计，是结合了同吨位级别挖掘机多年的现场故障数据优化而来，在保证足够强度裕度的前提下，尽可能控制了构件的整体重量，不会给工作装置增加额外的负载。
