立式身高体重一体化测量装置结构设计

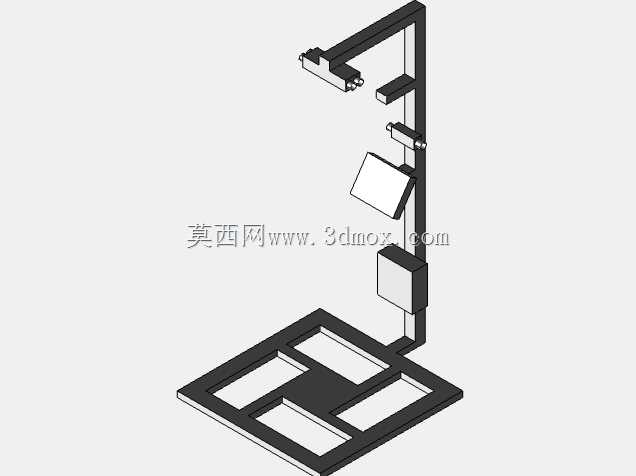

　　日常门诊体检、社区健康筛查、校园体质监测场景里，这类立式测量装置是高频使用的基础检测设备，区别于传统分离式的身高尺、体重秤，一体化结构能减少操作人员的重复动作，单次站位即可完成两项核心体征数据采集，避免受测者反复移动带来的测量误差。从结构布局来看，底部采用框式承托底座作为整机承载基础，底座内部预留体重传感模块的安装腔体，框型镂空设计一方面降低整机自重，另一方面可避免底座平面积液积尘，适配公共区域高频使用的清洁需求，底座边缘做圆弧过渡处理，防止受测者上下站位时磕碰剐蹭。

　　垂直立柱采用分段式拼接结构，从底座后侧向上延伸，立柱内部预留走线空间，将传感线路、供电线路全部隐藏在型材内腔，避免明线外露带来的缠绕、老化破损风险，立柱上设置多组可调安装位，可根据使用场景的测量范围需求调整上部测头的安装高度，适配不同年龄段受测者的身高区间，覆盖从学龄前儿童到成年人群的测量范围。上部测头组件采用横向伸出的悬臂结构，悬臂末端安装超声波测距模块，测量时无需接触受测者头顶即可完成身高数据采集，相比传统机械式滑杆测头，无接触设计能减少交叉接触的卫生隐患，同时避免机械部件长期滑动磨损带来的精度偏差。立柱中部设置的安装平板用于固定显示交互模块，平板采用可俯仰调整的铰接结构，操作人员可根据自身站立高度调整屏幕倾角，方便实时读取测量数值，模块安装位预留标准孔距，可适配不同尺寸的显示终端，无需重新打孔修改立柱结构。下部的方形安装盒用于集成主控电路板、供电模块等核心电控部件，盒体采用卡扣式快拆盖板设计，日常检修维护时无需完全拆解整机，即可完成模块更换、线路排查操作，盒体与立柱之间设置走线过孔，所有线路通过过孔进入立柱内腔，保持外观整洁。

　　整机结构的安装边界需考虑使用场景的通行空间，底座占地面积控制在常规单人站立所需的合理范围，垂直方向的最高高度满足成年人群身高测量的上限需求，安装时无需对地面做特殊预埋处理，放置在平整硬质地面即可通过底部可调脚垫调平，保证体重测量的精度基准。设计过程中需重点考量立柱的抗偏载能力，受测者站位时可能出现倚靠立柱、重心偏移的情况，立柱与底座的连接部位需设置加强筋结构，避免长期受偏载出现立柱倾斜变形，影响身高测量的垂直基准。悬臂部分需做轻量化处理，在保证结构刚性的前提下降低自重，避免长期悬臂负载导致连接部位下垂变形，测头的安装基准面需与底座平面保持严格垂直，确保测距方向与重力方向平行，减少身高测量的系统误差。

　　底座的承托面板需做防滑处理，表面设置防滑纹理或粘贴防滑垫，避免受测者站立时滑倒，面板的承重能力需满足大体重人群的测量需求，结构强度校核时需预留足够的安全系数，防止长期承重出现面板凹陷变形。这类设备在公共场景使用频率高，结构设计上需尽量减少易损外露部件，所有活动连接部位都设置限位结构，避免过度调节导致部件损坏，整体外观无尖锐凸起，所有边角都做倒钝处理，符合公共使用设备的安全要求。不同使用场景对设备的功能扩展需求存在差异，立柱上预留的扩展安装位可根据需求加装体温检测模块、身份识别模块等附加组件，无需改动主体结构即可完成功能升级，适配不同场景的定制化检测需求。
