适配Solostar胰岛素笔的注射配套模组结构

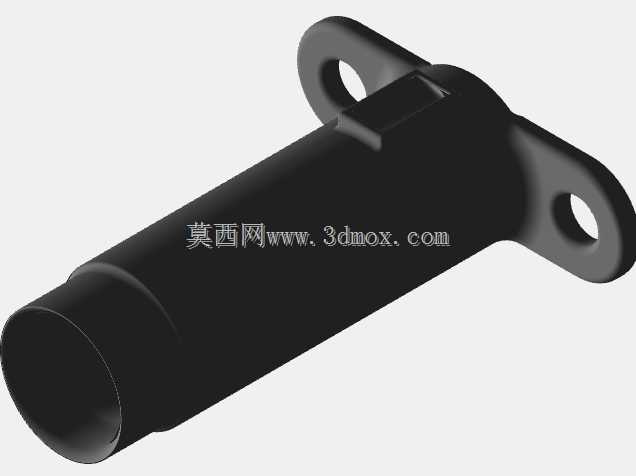

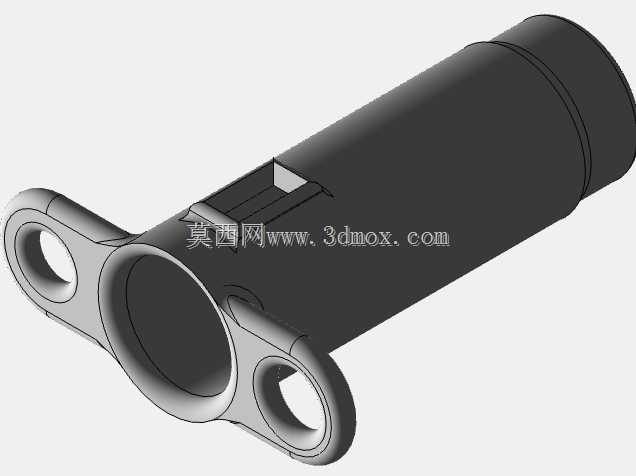

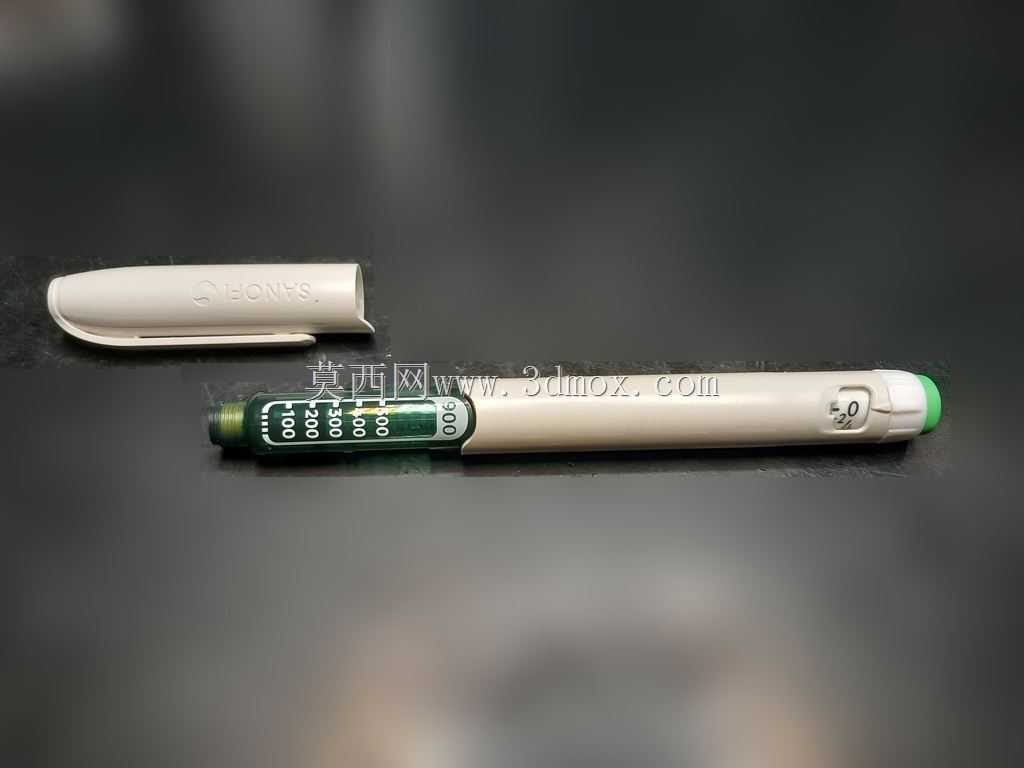

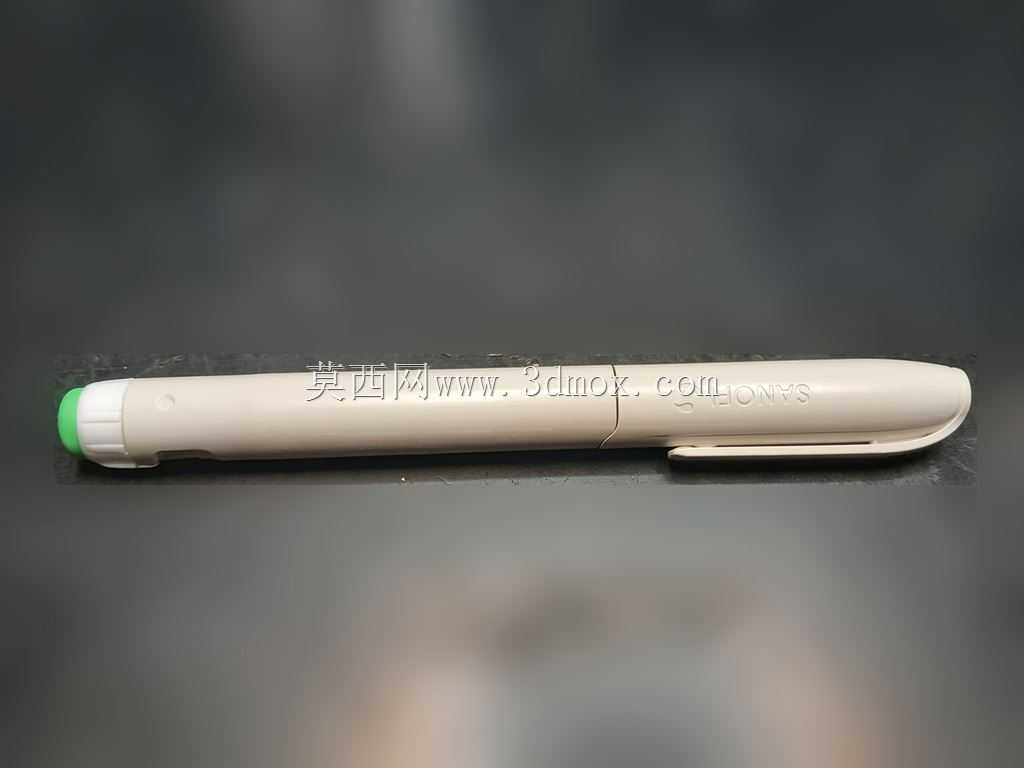

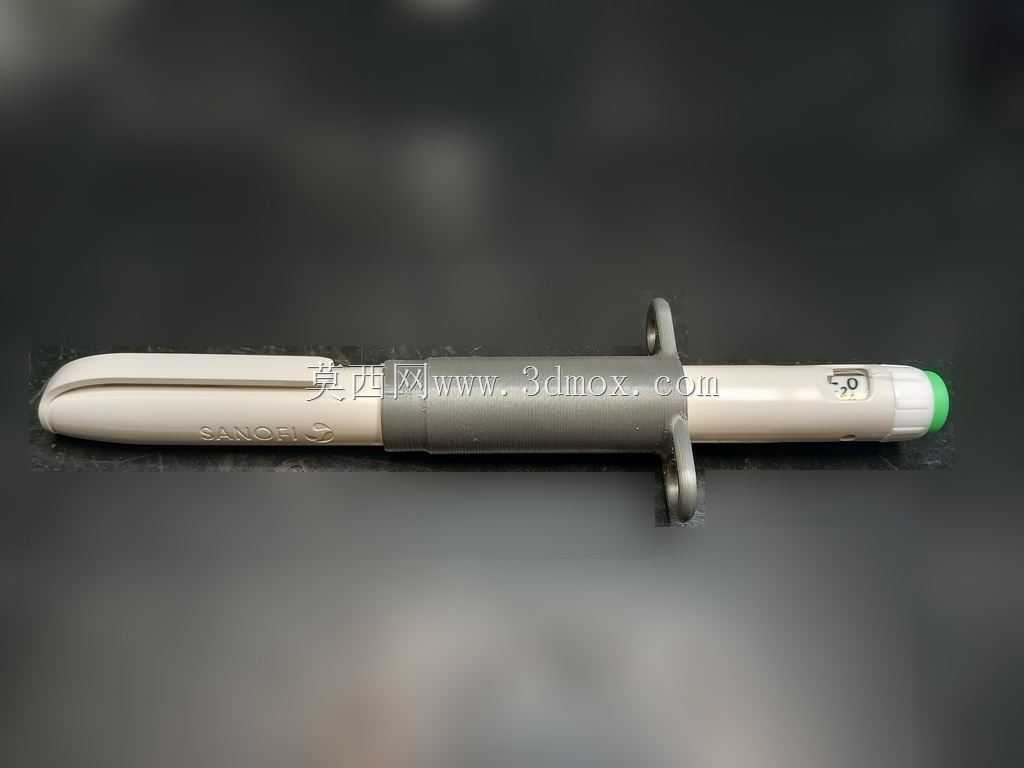

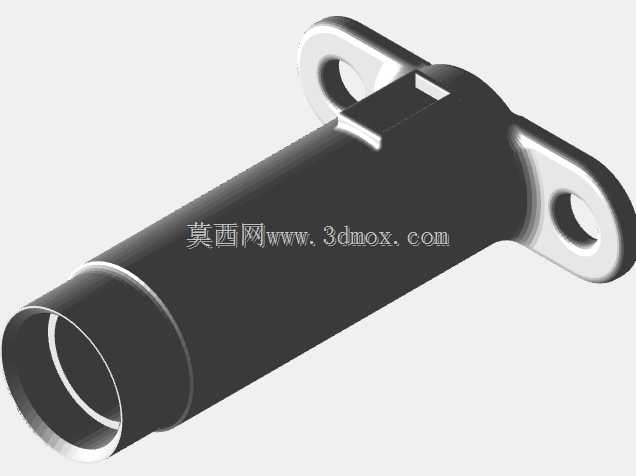

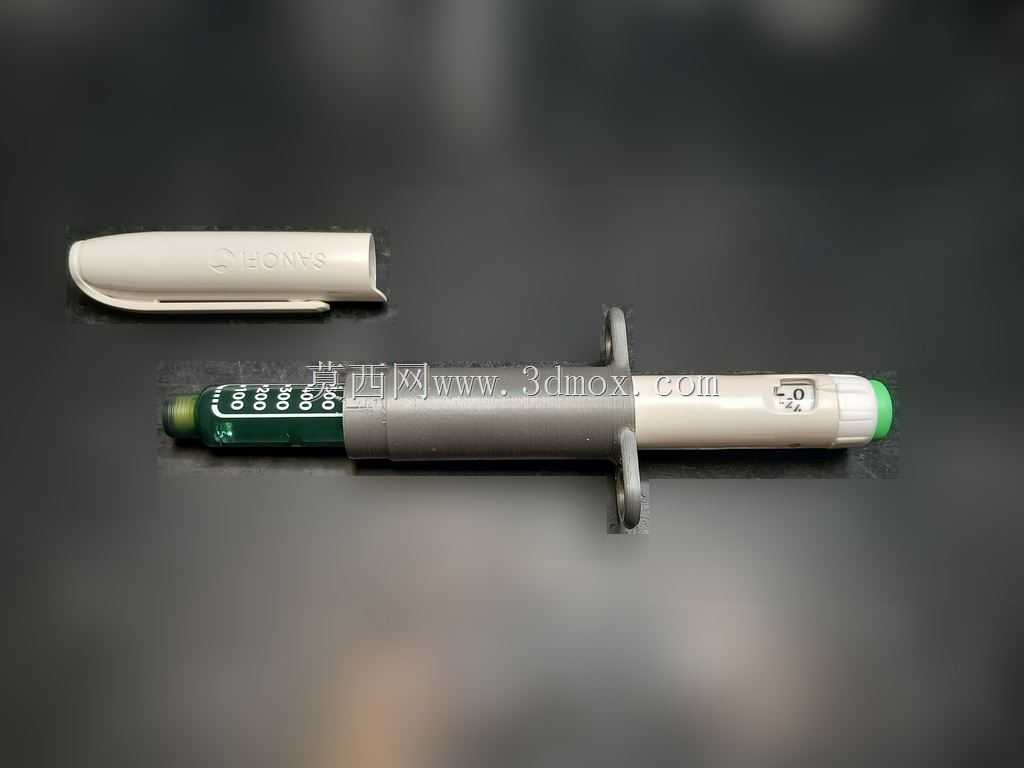

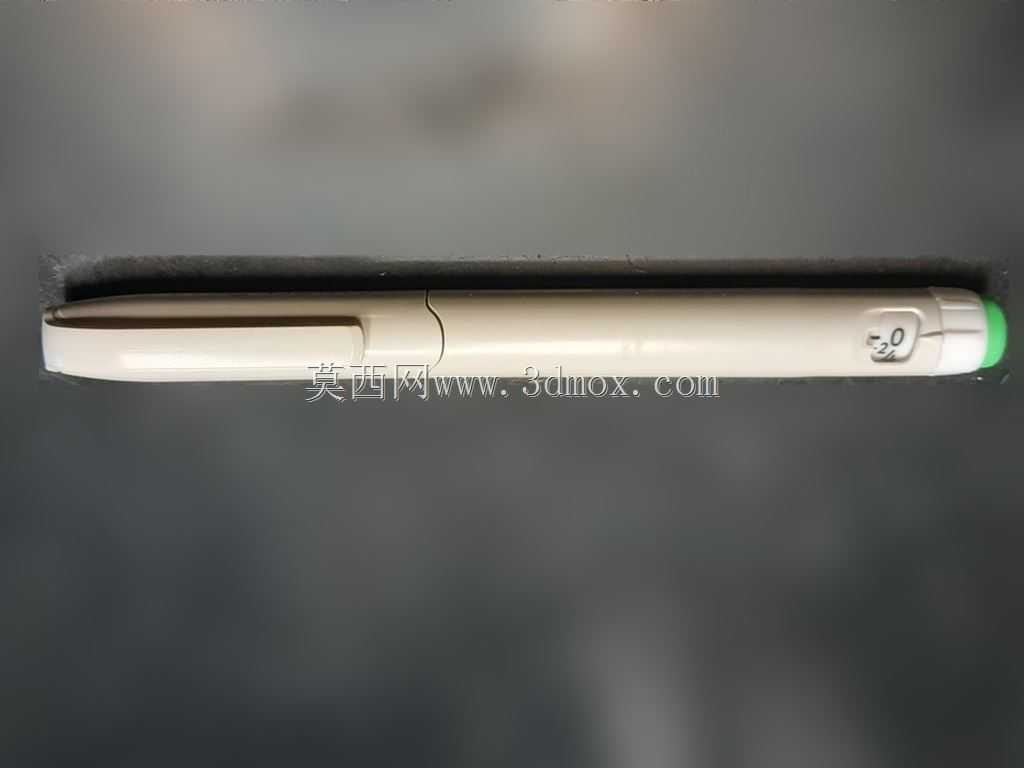

　　在日常糖尿病居家护理的场景中，预填充式胰岛素笔的注射操作适配一直是不少患者关注的细节，这款配套模组正是针对Solostar系列胰岛素笔的使用需求开发的结构件，核心作用是通过滑套式安装让笔身具备更稳定的注射操作依托，同时借助磁吸结构实现临时固定，方便用户在桌面等金属台面放置时避免滚落，减少笔身磕碰、针头污染的风险。从结构设计逻辑来看，整个模组采用套筒式主体构型，主体内腔完全匹配Solostar胰岛素笔的笔身外轮廓，考虑到同型号笔身生产过程中存在±0.2毫米的尺寸公差，内腔设计预留了微量缩放调整余量，安装时无需额外工具，只需先取下笔身末端的笔盖，将模组从笔尾端平滑滑入到笔身靠近握持段的指定位置，再将笔盖复位卡紧，即可完成整个模组的固定，安装后不会干扰笔身原有剂量调节旋钮、注射推键的正常操作，也不会遮挡笔身的剂量显示窗口，完全不影响胰岛素笔本身的注射功能使用。

　　模组主体侧面设计有一个小型矩形槽位，这个槽位的作用是嵌入固定小型磁铁，磁铁安装后表面与模组外表面齐平，不会突出刮蹭衣物或者其他物品，当用户需要临时放置胰岛素笔时，只要靠近金属柜体、桌面支架等铁磁材质表面，即可通过磁力吸附实现临时固定，相比传统平放在桌面的方式，能有效避免笔身滚动滑落，尤其适合在公共场合、狭小桌面空间使用时降低笔身损坏、针头外露污染的概率。模组前端延伸出带两个安装孔的翼式结构，这部分结构一方面作为滑套安装时的受力限位面，确保模组滑入到位后与笔身台阶面完全贴合，不会在使用过程中发生轴向窜动，另一方面两个对称的通孔可以作为挂装点位，用户可以根据自身使用习惯搭配挂绳、卡扣，将胰岛素笔固定在包袋内侧、腰带挂点上，提升外出携带的便利性。

　　从尺寸边界来看，整个模组套入笔身后，径向最大尺寸不超过笔身原有最大外径6毫米，不会过度增加笔身的握持直径，长时间握持注射也不会产生硌手的不适感，轴向长度控制在笔身握持段的1/3范围内，不会延伸到笔帽覆盖区域或者针头安装段，避免影响笔帽的正常扣合以及针头的安装拆卸。结构细节上，模组内腔边缘做了0.5毫米的倒角过渡，滑入安装时不会刮花笔身表面的塑料外壳，矩形磁铁槽采用过盈配合设计，嵌入后不需要额外粘接即可牢固固定，日常使用过程中不会出现磁铁脱落的情况，翼式结构的安装孔边缘做了沉台处理，穿入挂绳后绳结可以完全沉入沉台内，不会突出表面影响握持手感。

　　实际使用过程中，这个模组不会改变胰岛素笔原有的注射操作逻辑，用户依然按照原有流程调节剂量、消毒、注射，模组仅作为附加结构提供放置固定、携带挂载的辅助功能，对于手部稳定性较差的用户，翼式结构还可以作为注射时的手指依托面，提升注射推注时的稳定性，减少因手部晃动导致的注射位置偏移、疼痛感加剧的问题。考虑到医疗辅件的使用场景，整个结构没有尖锐棱角，所有外边缘都做了R1以上的圆角处理，日常接触皮肤不会造成划伤，整体壁厚控制在1.5毫米，既保证了足够的结构强度，日常插拔、轻微磕碰不会出现开裂变形，又尽可能控制了整体重量，套在笔身上不会增加过多携带负担。
