方口变径下料过渡连接料斗结构设计

　　在散料输送、粉体加工、物料分装类生产线中，这类方口变径料斗是衔接上下工序物料流转的核心过渡部件，上端大尺寸方口通常对接上方料仓出料端、振动给料机排出口或者大口径输送管道末端，下端小尺寸方口则对接下游的螺杆喂料机、密闭输送管道、计量分装设备的进料口，作用是把上方大截面范围落下的散状物料收拢导流，以稳定的料流形态送入下游窄口径进料通道，避免物料在衔接位置出现撒漏、架桥、积料堵料的问题。

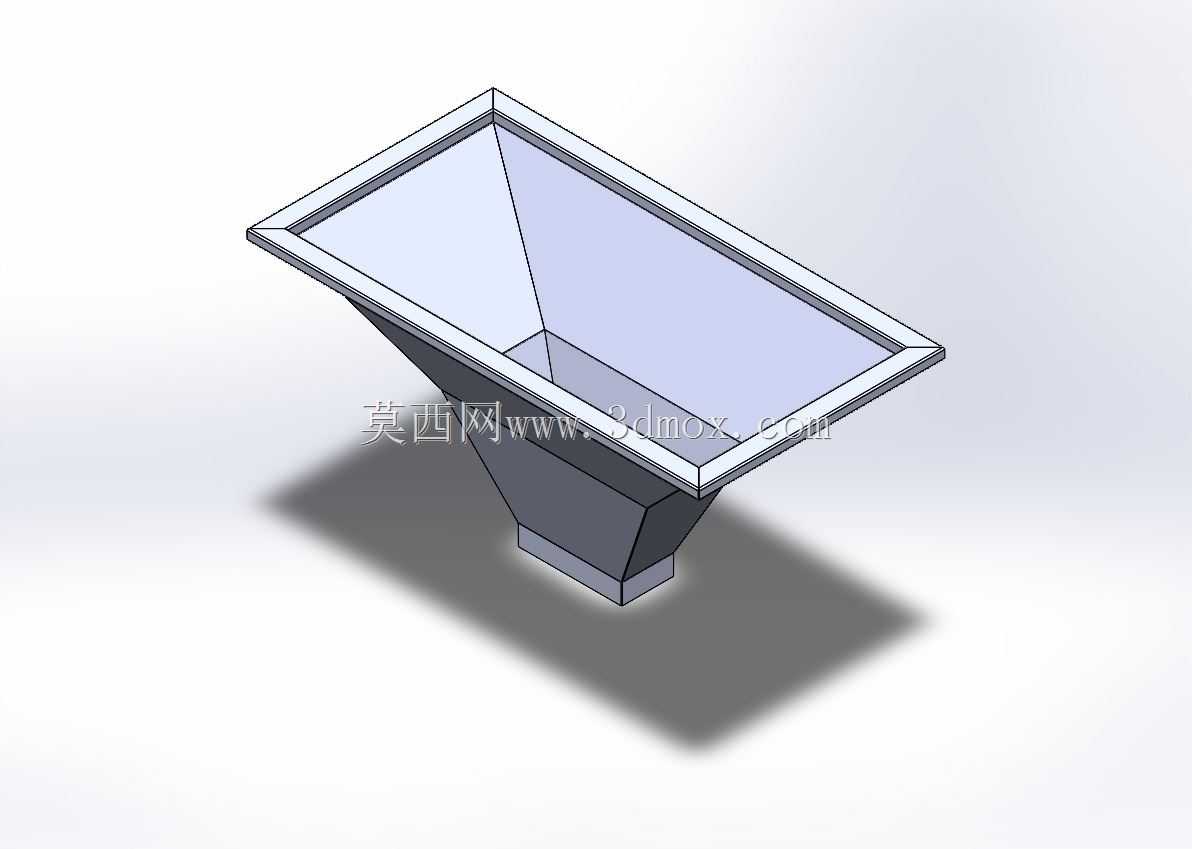

　　从结构设计逻辑来看，整体采用四棱台锥面结构，四个侧壁的倾斜角度需要结合所输送物料的安息角做针对性校核，比如输送粮食、塑料粒子这类流动性较好的散料时，侧壁倾角设置为45度即可保证物料靠自重顺畅滑落，要是输送煤粉、矿粉、粘性粉料这类流动性差、容易挂壁的物料，侧壁倾角需要加大到55度以上，同时内壁要做光滑处理减少摩擦阻力，避免物料粘附在锥壁上长期堆积变质。上端的外翻法兰边是安装定位的核心结构，法兰边的宽度需要匹配上方对接设备的法兰螺栓孔位，安装时在法兰结合面加装橡胶密封垫，既能防止输送粉体物料时出现扬尘泄漏，也能抵消设备运行时的振动，避免连接位置出现松动移位。下端的小尺寸直边段是和下游设备的插接配合段，直边段的外径尺寸要和下游设备的进料口内径做间隙配合设计，配合间隙控制在0.2mm到0.5mm之间，既方便现场安装时快速对位插接，也能避免间隙过大导致物料漏出。

　　做三维建模的时候，要重点关注几个容易出问题的结构细节：首先是四个锥面的拼接焊缝位置，要做等厚度处理，板材厚度根据料斗的容积和物料堆积密度选择，常规轻型物料用1.5mm到2mm的冷轧钢板即可，输送矿石、金属碎屑这类重质磨琢性物料时，要选用4mm以上的耐磨钢板，内壁还可以额外加装耐磨衬板延长使用寿命；其次是法兰边的平面度公差，要控制在0.3mm以内，避免安装时密封垫压合不严密出现漏料；另外锥面和上下端直边段的过渡位置要做小圆角处理，不要出现尖锐直角，避免物料在转角位置堆积残留，也能减少加工时的应力集中，防止焊接后出现变形开裂。

　　现场安装时需要注意，料斗的中心轴线要和上下游设备的进料中心保持同轴，偏心安装会导致物料偏向一侧滑落，长期运行会造成单侧锥壁磨损过快，还容易引发偏载堵料。如果是用于食品、医药类物料输送的场景，整个料斗的内壁要做镜面抛光处理，焊缝位置要打磨平整无死角，满足卫生级清洁要求，避免物料残留滋生细菌；如果是用于有防爆要求的化工粉料输送场景，板材要选用防静电材质，法兰位置还要加装静电跨接线，避免物料摩擦产生的静电积聚引发安全隐患。

　　在实际生产线的布局中，这类变径料斗除了单纯的导流作用，还可以根据工艺需求在锥壁上加装振动器、空气炮或者流化装置，针对容易架桥的物料，通过外部振动或者气流扰动破坏物料的堆积拱结构，保证料流持续稳定。部分需要控制料位的场景，还可以在锥壁的不同高度预留料位传感器的安装孔位，实时监测料斗内的物料堆积高度，联动上下游设备的启停，避免出现空料或者溢料的问题。建模过程中还要提前预留这些附加装置的安装位置，避免后期现场改造时需要切割焊接破坏原有结构的强度和密封性。
