十字滚花轴类零件三维建模设计教程

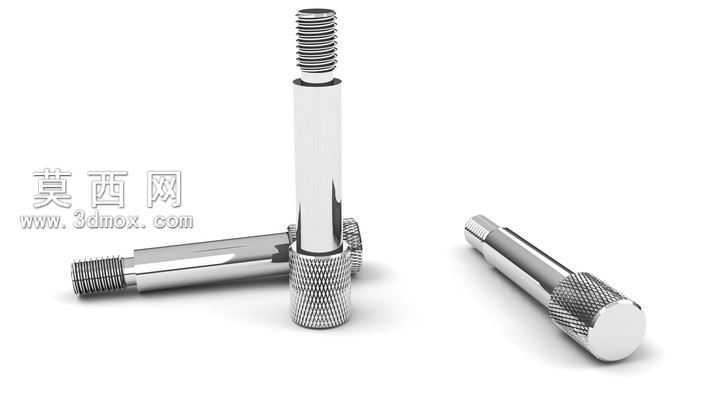

本次建模针对带十字滚花结构的轴类五金零件展开，整体建模流程围绕零件的功能结构与工艺特征逐层推进，首先完成零件主体回转结构的搭建：以轴类零件的中心轴线为基准绘制回转截面草图，截面轮廓严格匹配零件各段的直径尺寸与长度比例，涵盖端部外螺纹段、光滑圆柱轴身段、滚花安装段以及端部定位轴头的轮廓细节，通过回转特征生成零件的基础基体，保证各轴段的同轴度公差符合机械设计的通用要求，为后续特征添加提供精准的基准框架。完成基础基体后，重点处理十字滚花的结构特征，这也是该零件建模的核心难点：首先分析十字滚花的成型原理，滚花结构由两组呈交叉排布的菱形齿纹构成，齿纹的深度、节距与夹角均符合五金滚花零件的通用工艺参数，建模时先构建单组滚花的齿形截面，通过螺旋线扫描生成单方向的连续滚花纹路，再通过圆周阵列与特征镜像生成交叉方向的齿纹，随后通过布尔运算将滚花纹路与轴身基体合并，过程中反复调整齿纹的起始角度与阵列间距，保证十字交叉处的纹路衔接自然无错位，还原真实滚花加工后的纹理质感，避免出现齿形变形、纹路断裂的建模缺陷。完成主体结构与滚花特征后，对零件的细节结构进行精细化处理：针对端部的外螺纹段，采用符合机械标准的螺纹建模方式，还原螺纹的牙型角、螺距与牙顶间隙特征，保证螺纹结构的参数准确性；对轴段之间的过渡位置添加符合工艺要求的圆角特征，避免尖锐直角带来的应力集中问题，同时还原零件加工过程中的倒角细节，包括轴端倒角、滚花段与光滑轴段衔接处的退刀结构，让模型的结构特征完全匹配实际机加工零件的工艺细节。材质与渲染环节，为零件赋予不锈钢金属材质，调整材质的粗糙度参数匹配滚花段与光滑轴段的表面差异：光滑轴段设置较低的粗糙度值，呈现金属车削后的光亮金属质感，滚花段则适当提高粗糙度，还原滚花加工后表面的细微凹凸纹理；渲染时采用三点布光方案，通过主光源突出金属材质的高光反射，辅助光源补全暗部细节，环境光模拟车间金属零件的真实光影环境，最终渲染出的模型能够清晰展现各段结构的比例关系与滚花纹理的细节特征，完整呈现十字滚花轴类零件的结构特点与建模逻辑，可作为同类滚花零件建模的参考案例。
