汽车排气转义阀门结构三维设计

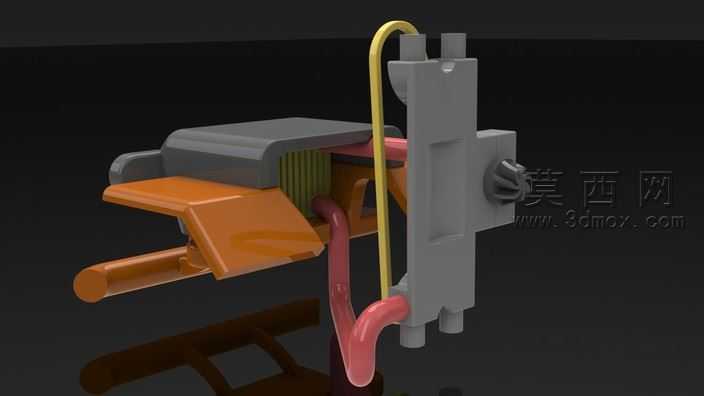

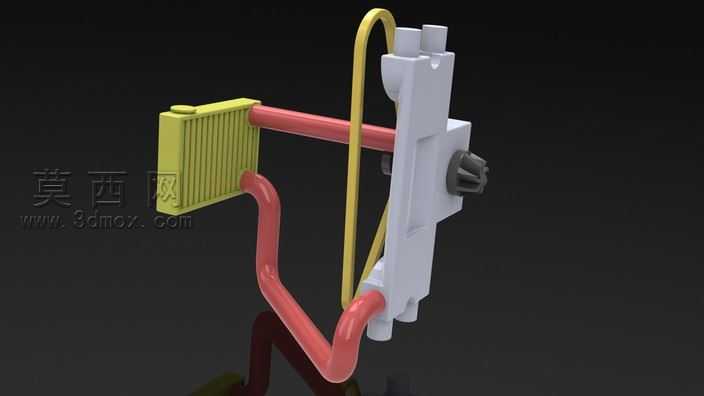

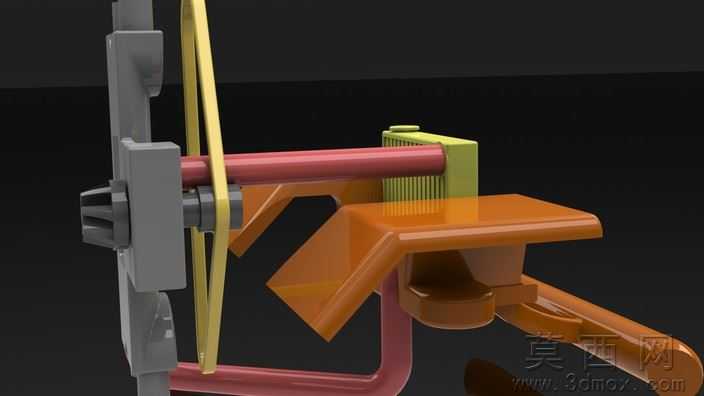

本作品为汽车排气系统配套的转义阀门三维设计，建模阶段采用参数化建模思路，先梳理阀门整体的功能逻辑与装配关系，依次完成阀座主体、调节旋钮、连接管路、散热组件等核心部件的独立建模，再通过装配约束完成整体组装，保证各部件之间的运动间隙与配合精度符合实际工况要求。材质渲染阶段针对不同部件的实际应用材质做了区分处理：阀座主体采用哑光灰白色工程塑料材质，还原车用塑料部件的磨砂质感与低反光特性；连接管路分别赋予红色、黄色的高光泽橡胶材质，模拟车用耐温橡胶管路的鲜亮外观与柔韧质感；散热组件采用浅黄色带竖向肋条的金属质感材质，还原散热片的冲压金属纹理与导热部件的哑光金属特性；调节旋钮采用深灰色硬质塑料材质，突出操作部件的防滑纹理与厚重质感。结构设计上，该阀门集成了排气通路切换、压力调节、散热辅助的复合功能，弯曲的红色管路构成主排气通路，黄色细管路为压力反馈通路，侧面的旋钮用于手动调节阀门的开闭阈值与通路切换角度，左侧的散热肋片组件用于降低阀门工作时的传导温度，避免高温影响周边塑料部件的使用寿命。设计过程中充分考虑了车用部件的安装空间限制，整体结构紧凑，各管路的弯曲半径符合橡胶管路的加工工艺要求，阀座上的安装定位结构预留了标准紧固件的安装位置，可直接适配现有车型的排气系统安装点位，同时兼顾了逃生场景下的快速排气泄压功能，在异常工况下可通过手动调节快速打通排气通路，实现系统压力的快速释放，满足车用安全部件的设计要求。渲染阶段采用深色纯色背景突出模型主体，通过柔和的侧方打光展现各部件的材质差异与结构轮廓，阴影效果做了半透明柔化处理，既保证模型的立体感，又不会遮挡底部的结构细节，多角度的渲染视角完整呈现了阀门的正面结构、侧面调节结构、管路连接方式与散热组件的形态，清晰展示了各部件的装配关系与整体布局。
