45度弯角快插式气动快速接头结构设计

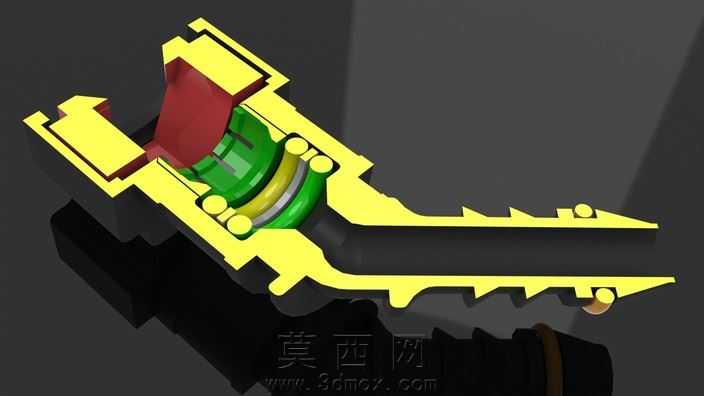

本作品为45度弯角快插式快速接头三维建模作品，建模过程中采用参数化设计思路，先通过二维草绘绘制接头各段的截面轮廓，针对接头的方形按压端、弯角过渡段、尾部波纹防折段、端部密封环槽等结构分别进行特征创建。建模时首先构建主体的弯角流道基体，采用扫描混合特征完成45度弯角的平滑过渡，保证流道内壁无突兀折角，降低流体传输过程中的阻力损失。针对头部的方形操作端，采用拉伸切除与倒圆角结合的方式，还原按压式解锁结构的方正外观与边缘过渡，红色按压按键部分单独拆分实体，赋予差异化材质便于区分操作区域。中部的多道环形密封槽采用旋转阵列特征快速创建，保证各槽位的尺寸精度与同轴度，适配对应规格的密封圈实现管路连接后的密封效果。尾部的波纹防折结构采用可变截面扫描配合阵列特征完成，波纹段的弧度与壁厚经过参数调整，既保证接头尾部连接软管后可承受一定角度的弯折，避免软管根部因反复弯折出现开裂破损，又能保证连接部位的抱紧力。端部的黄色标识环单独创建实体，用于区分接头的规格系列。材质渲染阶段，主体接头部分赋予哑光黑色工程塑料材质，调整粗糙度参数还原工业塑料件的细腻磨砂质感，红色按键部分赋予高光亮面红色塑料材质，与主体形成明确的视觉区分，黄色标识环赋予醒目的亮黄色橡胶质感，背景采用纯色渐变蓝底，添加柔和的环境光与定向补光，突出接头各部分的结构层次与轮廓细节，渲染输出的效果图清晰展现接头的整体造型与各结构细节，可用于产品选型展示、结构验证以及生产加工前的结构校核，该类接头广泛应用于气动管路、低压流体输送管路的快速连接场景，45度弯角的结构设计可有效节省管路安装空间，适配狭小空间内的管路布线需求，快插式的结构无需额外工具即可完成管路的插拔连接，大幅提升管路装配与维护的效率。
