DIN99标准KLMN型张力杆结构设计

　　在各类需要张紧调节、手动锁止、行程限位的机械结构中，张力杆是承担力传递、位置保持、手动操作功能的核心小尺寸构件，这类零件看似结构简单，却直接影响整套机构的操作手感、负载保持能力与长期运行可靠性，很多设备出现的张紧失效、操作卡滞、受力断裂问题，追根溯源都能落到张力杆的结构设计与尺寸匹配偏差上。DIN99标准下的K、L、M、N型张力杆，是经过工业场景长期验证的标准化构件，覆盖了从轻载仪器调节、小型工装夹具到中载传动张紧、设备操作手柄的多场景使用需求，不同构型对应不同的安装空间、负载等级与操作力矩要求，设计时不需要从零开始做受力校核的全流程计算，只需要根据实际安装边界、操作力需求匹配对应型号即可，能大幅缩短非标设备的设计周期。

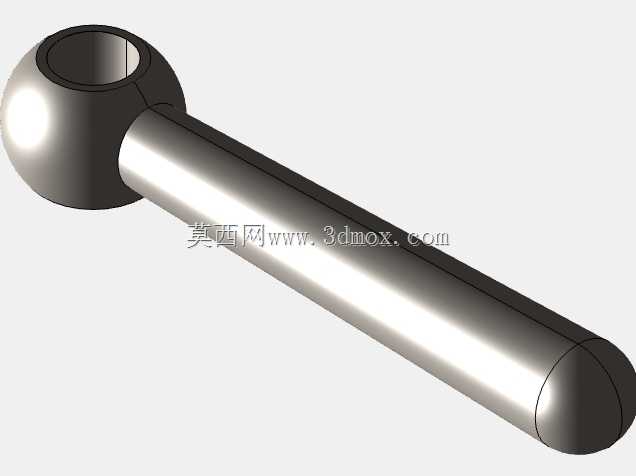

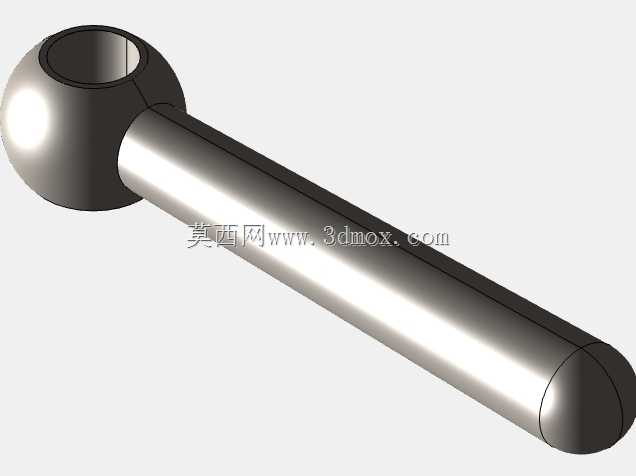

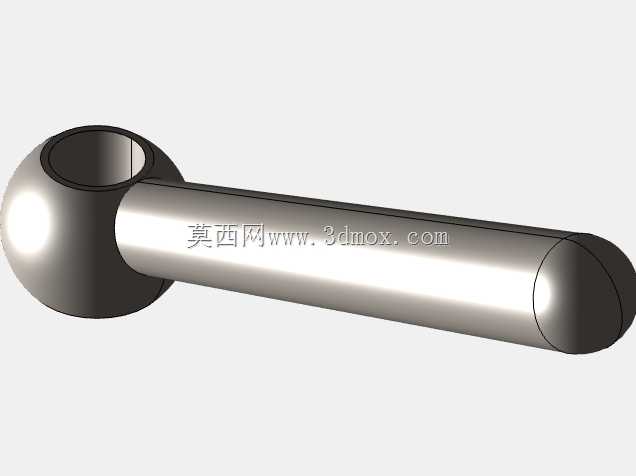

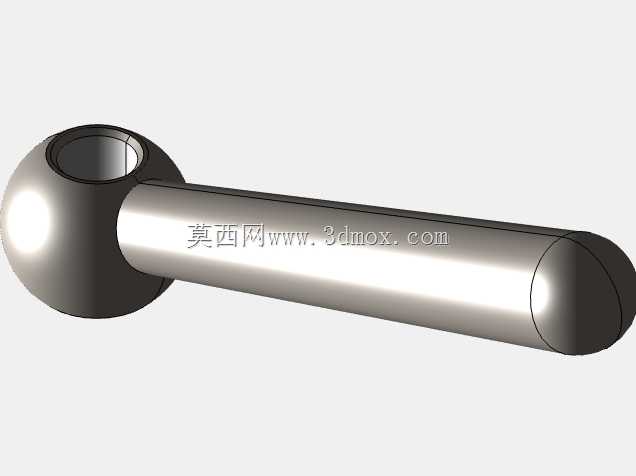

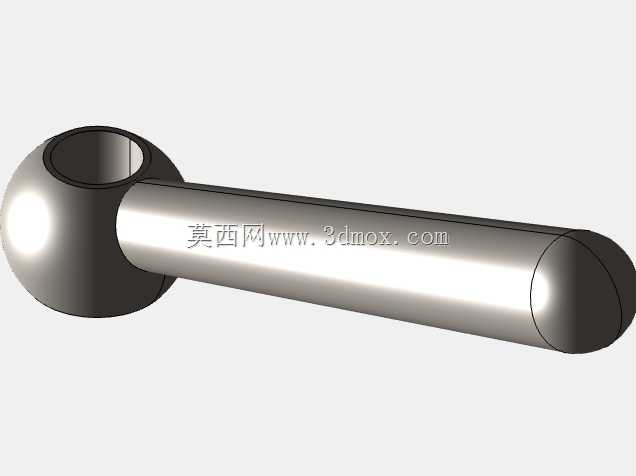

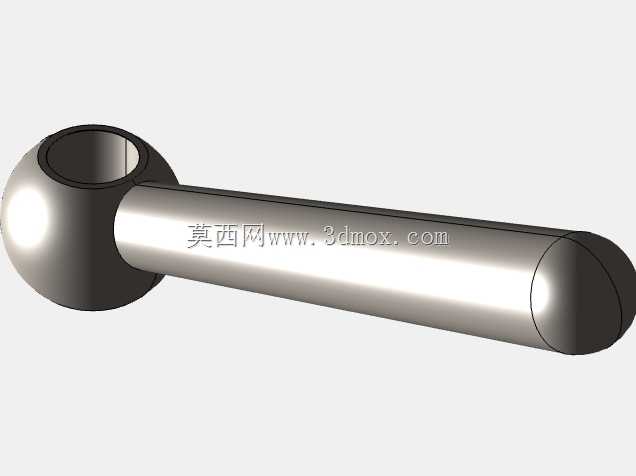

　　从结构功能来看，这款张力杆的端部采用带外螺纹的连接端，螺纹段的长度与直径匹配对应型号的标准安装孔位，安装时可以通过螺纹旋入深度微调杆体的有效工作长度，适配不同厚度的安装板、不同行程的张紧需求，不需要额外加工调整垫片；杆身采用长条形圆弧收尾的结构，既可以作为手动操作的施力手柄，操作人员握持时圆弧边缘不会产生硌手的锐角，长时间操作也不会出现手部压痕，也可以作为张紧结构的受力臂，将端部螺纹的锁紧力均匀传递到整个张紧机构上，避免局部应力集中导致的构件变形。不同构型的张力杆主要差异在杆身长度、螺纹直径、头部连接尺寸上，K型尺寸最小，适合用在小型电子设备调节、精密仪器微调这类轻载场景，操作力矩通常在1N·m以内，不会因为操作力过大损坏精密构件；L、M型尺寸居中，适配大部分通用工装夹具、小型传动机构的张紧需求，能承受的静态拉力在500N到2000N区间，满足大部分通用工业场景的负载要求；N型尺寸最大，杆身直径与螺纹规格都对应中载使用场景，可以用在输送设备张紧、大型工装锁止这类需要较大操作力与保持力的位置，长期承受交变载荷也不会出现杆身弯曲、螺纹滑牙的问题。

　　设计这类标准化张力杆时，首先要明确安装边界的限制条件：安装端的螺纹孔深度要比螺纹旋入深度深2到3个螺距，避免螺纹顶死导致安装不到位；杆身的摆动空间要提前做干涉检查，确保杆身在整个操作行程内不会和周边的管线、其他构件发生碰撞，很多新手设计时只计算静态安装位置的空间，忽略了杆身转动时的扫掠区域，实际装配后才发现杆身转到某个角度就会碰到周边零件，不得不临时切割修改，既影响外观也降低构件强度。其次要匹配实际操作的力矩需求，不能盲目选大尺寸型号，过大的杆身会导致操作力臂过长，轻微的触碰就可能让锁止位置松动，也会占用不必要的安装空间；选的尺寸过小则会导致操作时需要施加很大的力才能锁止，长期使用还可能出现杆身弯曲断裂的问题。另外，张力杆的表面处理也要根据使用场景选择，普通室内干燥环境可以采用发黑处理降低成本，潮湿或者有腐蚀的场景则需要采用镀锌或者不锈钢材质，避免长期使用后锈蚀导致操作卡滞、螺纹锈死无法调节。

　　在实际建模过程中，要注意不同构型的配置切换逻辑，把螺纹规格、杆身长度、头部尺寸做成可切换的配置项，不需要为每个型号单独建立零件文件，装配时直接选择对应配置即可，也方便后续工程图的批量生成，减少重复建模的工作量。建模时螺纹部分如果不需要做有限元分析，可以采用装饰螺纹线简化建模，降低整个装配体的文件大小，提升大装配下的软件运行流畅度；如果需要做受力分析，则要准确绘制螺纹牙型，确保仿真结果的准确性。杆身与头部的过渡位置要做标准圆角处理，不能做成直角衔接，这个位置是应力集中的高发区域，直角过渡在承受交变载荷时很容易出现疲劳裂纹，圆角半径要根据杆身直径匹配对应标准值，既不影响安装空间，也能大幅提升构件的疲劳强度。端部的圆弧收尾也要保证曲率连续，避免出现锐边，不仅是操作安全的要求，也能避免杆身转动时刮擦周边的线缆、密封件等软质构件。

　　这类张力杆的应用场景非常广泛，除了常见的皮带张紧、链条张紧结构，还可以用在设备门盖的快速锁止、工装夹具的手动压紧、调节机构的位置锁定等位置，只要是需要手动操作、保持张紧力或者锁止位置的结构，都可以匹配对应型号的张力杆，不需要专门设计非标手柄构件。选型时除了尺寸与负载，还要注意操作频率的要求，高频操作的场景要选择表面粗糙度更低、配合精度更高的型号，减少长期操作的磨损量，提升构件的使用寿命；低频调节的场景则可以适当放宽精度要求，降低采购与加工成本。安装时要注意螺纹部分的防松处理，经常需要调节的位置可以采用尼龙防松螺母，不需要经常调节的位置可以涂覆螺纹锁固胶，避免设备运行过程中的振动导致张力杆松动，出现张紧失效、锁止脱落的问题。
