六英寸滚珠驱动轮结构设计方案

项目分类:通用机械零部件 发布时间:2025-01-01 ID:876134
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案
  • 六英寸滚珠驱动轮结构设计方案

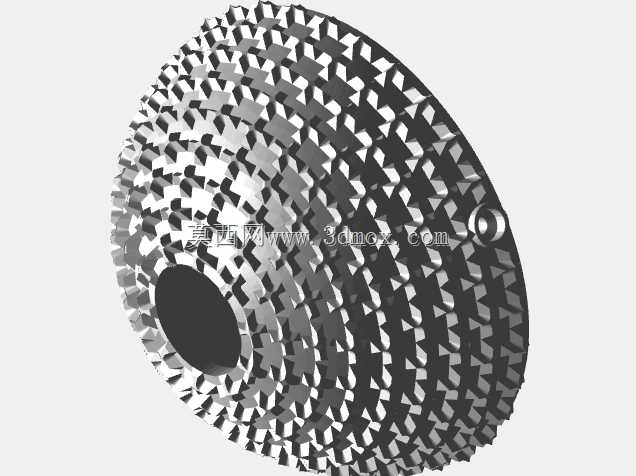

  这款六英寸规格的滚珠驱动轮,最初是面向青少年机器人竞赛场景开发的行走执行部件,在实际工程应用中,也可适配各类小型AGV转运设备、巡检机器人、模块化移动平台的行走端使用。从结构设计逻辑来看,轮体采用全周密布的锥形凸齿与内嵌滚珠组合的接触形式,区别于传统橡胶摩擦轮的传动逻辑,这种结构在保证轮体周向滚动行进能力的同时,可实现横向的低阻力滑移,能够支持机器人完成全向移动、原地自旋、斜向平移等复杂行走动作,无需额外设置转向舵机即可完成多自由度的位姿调整,能大幅简化移动底盘的结构复杂度,减少底盘的零部件数量与整体重量。

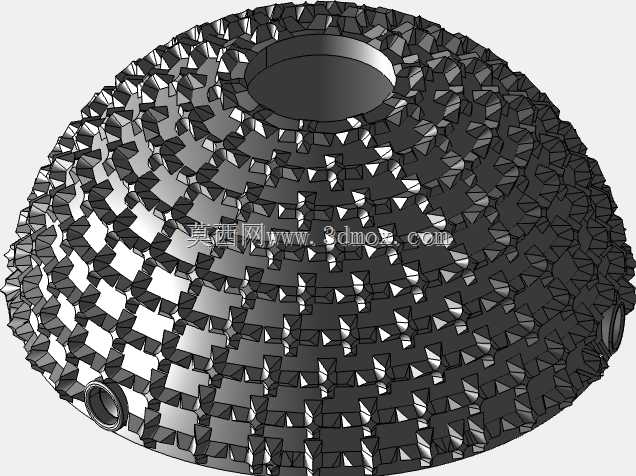

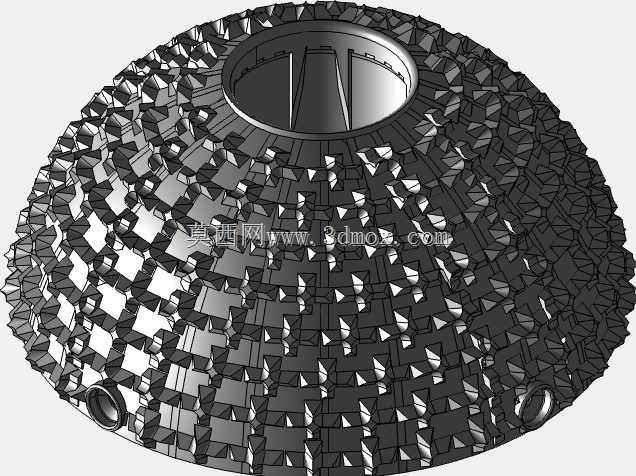

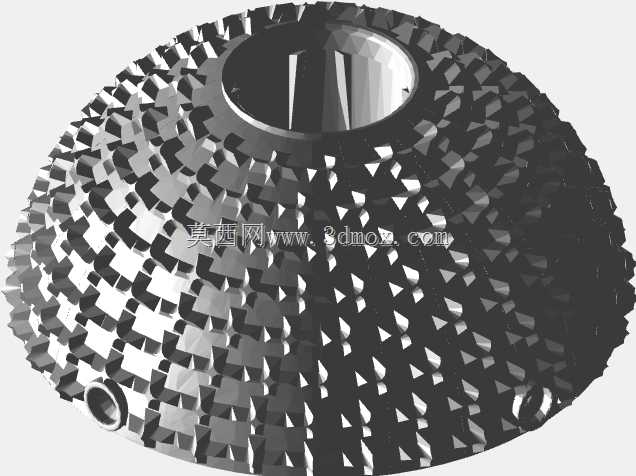

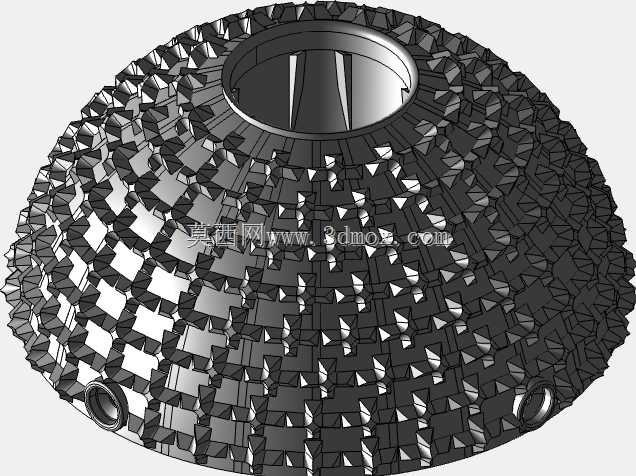

  轮体的核心安装基准为中心的通孔结构,设计时预留了标准的轴系配合公差,可直接适配常规的六方轴、圆轴加键连接的传动方案,中心孔周边做了加厚的环形加强筋结构,能够承受竞赛场景下频繁启停、急转、碰撞带来的冲击载荷,避免轮体根部出现应力断裂问题。轮体外缘的凸齿采用等距阵列排布,每一圈凸齿的角度都经过反复校核,保证轮体在任意接触角度下都能有足够的啮合接触点,不会出现打滑、传动空程的问题,凸齿之间的间隙预留了足够的排屑空间,在场地存在细小颗粒、纤维杂物的场景下,杂物可顺着齿间间隙排出,不会卡滞在接触面上影响传动效率。

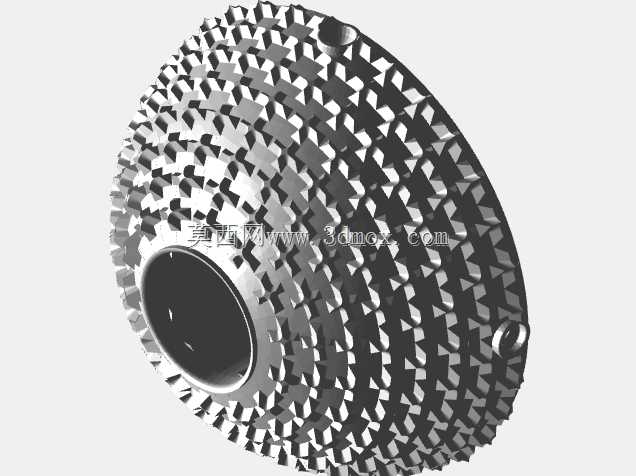

  从安装边界来看,六英寸的轮径设计兼顾了越障能力与底盘重心控制需求,轮体整体厚度控制在适配常规竞赛底盘的安装间距范围内,两侧的端面预留了安装锁紧螺丝的沉孔位,可直接通过轴端挡圈、锁紧螺母将轮体固定在输出轴上,不需要额外设计定制化的连接法兰,能降低底盘的加工与装配成本。轮体侧面预留的两个对称小孔,是为了方便拆装时插入工具借力,也可作为动平衡调整时的配重安装孔,在高速运转场景下可通过在孔内加装配重块调整轮体的动平衡精度,减少运转时的振动与噪音。

  在实际选型适配时,需要注意这款驱动轮的接触特性,其全向移动的能力依赖于接触面的刚性接触,更适合在平整的硬质场地、竞赛专用场地垫上使用,若在松软的泥地、长绒地毯场景下使用,凸齿容易嵌入地面导致横向滑移阻力增大,无法发挥全向移动的优势。设计时轮体整体采用等壁厚的结构思路,在保证结构强度的前提下尽可能去除多余的材料,控制轮体自身的转动惯量,能够降低驱动电机的负载扭矩需求,提升底盘的加速响应速度。轮体上的每一处凸齿都做了小倒角处理,避免尖锐棱边在装配、调试过程中划伤操作人员,同时也能减少接触时的应力集中,提升轮体的抗冲击寿命。

  不同于传统的麦克纳姆轮需要依靠辊子的自由转动实现横移,这款滚珠驱动轮的结构没有额外的小辊子零部件,整体一体化程度更高,在竞赛场景下的抗撞击能力更强,不会出现小辊子脱落、辊轴断裂的常见故障,日常维护只需要定期清理齿间夹杂的杂物即可,不需要频繁更换易损件。在结构建模过程中,轮体的阵列特征采用参数化设计逻辑,所有齿形的尺寸、阵列间距、安装孔位都可以通过参数调整快速适配不同尺寸的轮径需求,不需要重新绘制基础特征,能够大幅缩短同系列不同规格产品的开发周期。
