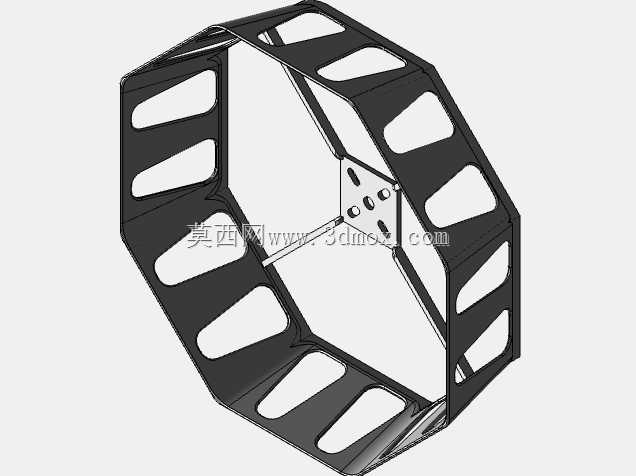

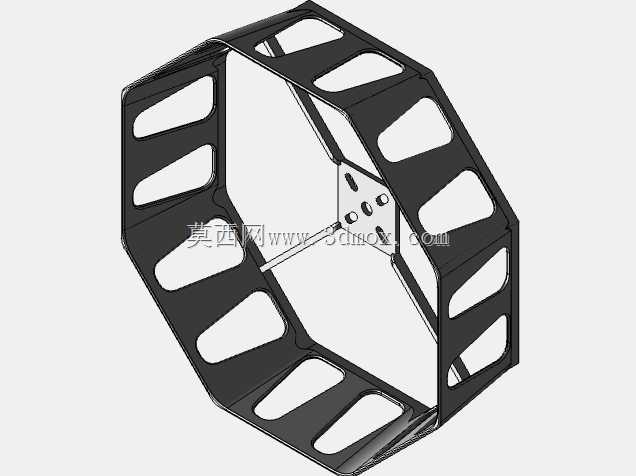

八边形镂空四轴飞行器防护框架结构

　　这款八边形镂空结构件是多旋翼飞行器的外围防护组件，核心作用是在飞行器低空作业、近距飞行、室内穿行过程中，隔绝高速旋转的螺旋桨与周边障碍物的直接接触，既避免桨叶撞击硬物发生碎裂、射桨风险，也能防止桨叶剐蹭操作人员、周边设备造成损伤。从实际应用场景来看，这类防护框架适配教育竞赛类小型四轴飞行器、室内巡检微小型无人机、青少年科创类飞行装置，尤其适合在空间狭窄、障碍物密集的室内环境，比如实验室设备巡检、教室内科创演示、仓储内部货位盘点这类飞行场景，没有防护的飞行器一旦碰到管线、货架、实验器材，轻则桨叶损毁电机停转，重则带动机身坠落砸坏周边物品，加装这类框架后，哪怕飞行过程中框架边缘先接触障碍物，也能通过自身的结构强度抵消部分撞击力，给飞控系统留出调整姿态的反应时间。

　　设计思路上没有采用传统的圆形防护圈结构，而是选择了八边形的外轮廓，首先是加工层面的考量，平面裁切类工艺加工直边轮廓的精度更容易控制，拼接装配时的对位难度远低于弧形构件，不需要做复杂的弧面成型工序，不管是3D打印快速打样，还是采用碳纤维板材、工程塑料板材裁切加工，都能有效降低加工成本，减少边角料的浪费。其次是结构受力层面，八边形的每一条直边对应的加强筋都可以沿直线方向布置，力的传递路径更直接，相比弧形圈受撞击时容易出现应力集中在弧面切点的问题，直边结构能把撞击力快速分散到相邻的两个连接角点，再通过角点传递到中心安装座，避免局部受力过大出现断裂。

　　镂空结构的设计是整个构件的核心特点，框架的每一个侧面都开设了梯形的镂空槽，首先是最大化降低构件自身重量，对于微小型四轴飞行器来说，每增加1克的机身重量，都会直接影响续航时间与机动响应速度，大面积镂空在保证结构强度的前提下，尽可能去除了非受力区域的多余材料，实际减重效果能达到同尺寸实心框架的60%以上。其次是气动层面的优化，螺旋桨高速旋转时会带动周边空气形成向下的洗流，如果防护框架是封闭的实心结构，会扰乱桨尖的涡流，增加飞行阻力，甚至导致机身出现不必要的振动，镂空槽可以让气流顺畅穿过框架，减少对桨叶气动效率的干扰，保证动力输出的稳定性。另外镂空结构也能减少飞行过程中的风阻，在室外有微风的环境下飞行时，风可以直接从镂空位置穿过，不会因为框架兜风导致飞行器出现飘移，降低飞控的姿态修正负担。

　　中心安装座采用了方形的安装平面，上面预留了多个标准安装孔位，孔位间距适配主流的微型飞控板、电调集成板的安装尺寸，不需要额外做转接件就可以直接把核心动力控制部件固定在中心位置，安装座与外围框架之间通过多根径向的加强筋连接，加强筋的宽度经过反复校核，既不会因为过细导致受撞击时容易弯折，也不会因为过宽遮挡桨叶的下洗气流。框架的边角位置做了小圆弧过渡处理，避免尖锐的棱角在碰撞时刮坏障碍物表面，也能减少应力集中导致的边角开裂问题。

　　从安装边界来看，这款框架的内圈直径预留了足够的桨叶转动空间，适配常见的3英寸微型螺旋桨，安装后桨叶尖端与框架内壁的间隙保持在5毫米以上，既不会因为间隙过小导致桨叶转动时碰到框架，也不会因为间隙过大导致框架失去防护意义。框架的整体轴向高度与螺旋桨的高度匹配，能够完全覆盖桨叶的旋转平面，不管是水平方向的撞击还是一定角度的斜向碰撞，都能保证桨叶先接触到框架而不是直接碰到障碍物。框架上下边缘都做了翻边加强处理，提升了整体的抗扭刚度，哪怕飞行器发生侧翻坠落，框架的上下边缘先接触地面，也能通过自身的形变吸收部分冲击能量，保护中心位置的飞控、电池、电机等核心部件不受损坏。

　　在实际装配过程中，这款框架可以直接与标准的微型电机座配合，不需要对原有飞行器的动力布局做大幅修改，四个电机的安装位置正好对应八边形框架的四个间隔边位置，电机引出的电源线可以顺着径向加强筋的走线槽布置到中心安装座，避免线材裸露在外被桨叶打到。框架的连接位置都设计了定位止口，拼装时不需要复杂的夹具就可以快速对位，采用胶水粘接或者小螺丝紧固都能达到足够的连接强度，不管是个人爱好者自制飞行器，还是小批量生产的教育类竞赛无人机，都能适配对应的装配工艺。
