参数化HTD同步带轮结构设计

这款同步带轮的设计核心围绕参数化可调逻辑搭建，在实际传动场景中，不同工况下的带轮齿数、齿形匹配、安装轴径都存在差异化需求，传统固定参数的带轮模型每次调整都需要重新绘制齿形、校核节距，重复工作量极大，因此采用参数化驱动的建模思路，将齿距、齿数、轮毂长度、内孔直径、法兰凸缘尺寸都设置为可关联调整的变量，使用者只需要在参数管理界面修改对应齿形的变量值，就能快速生成适配不同规格同步带的带轮结构，无需从零开始绘制齿廓曲线。

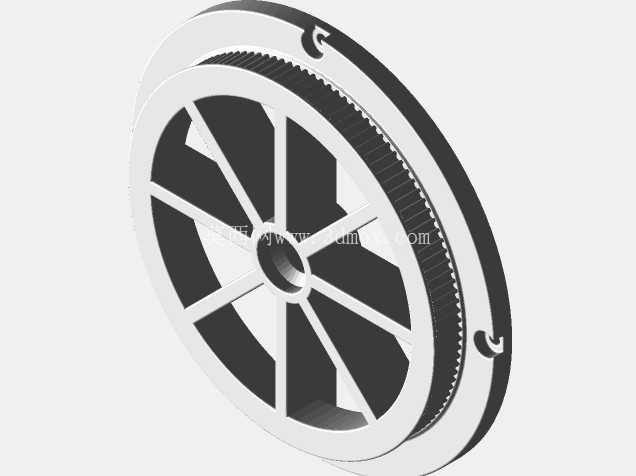

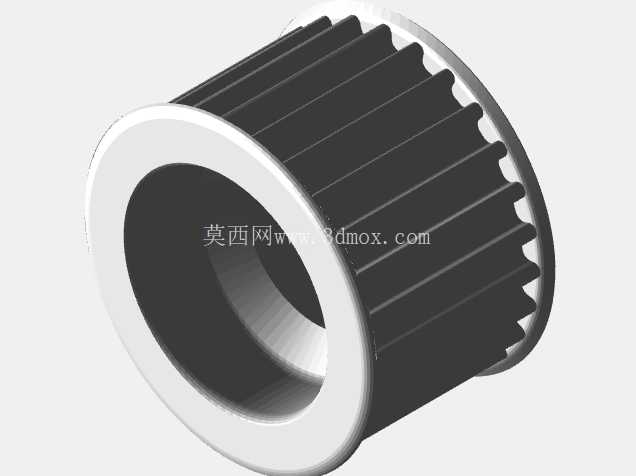

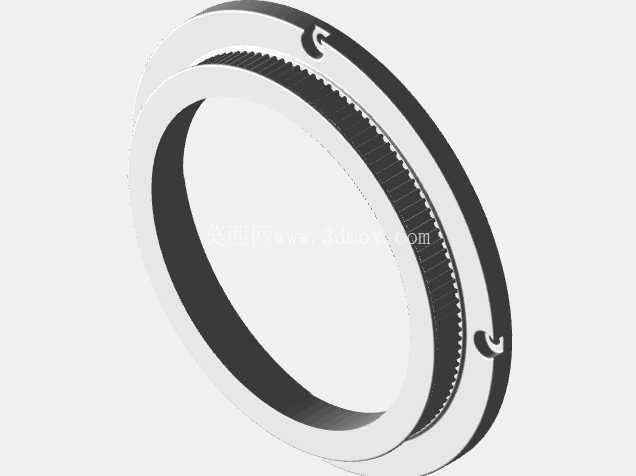

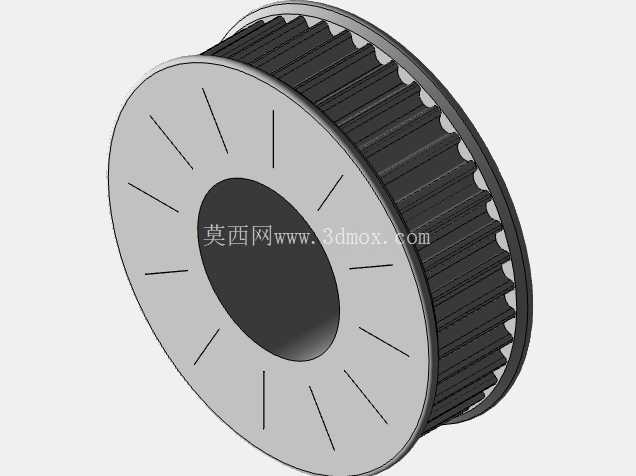

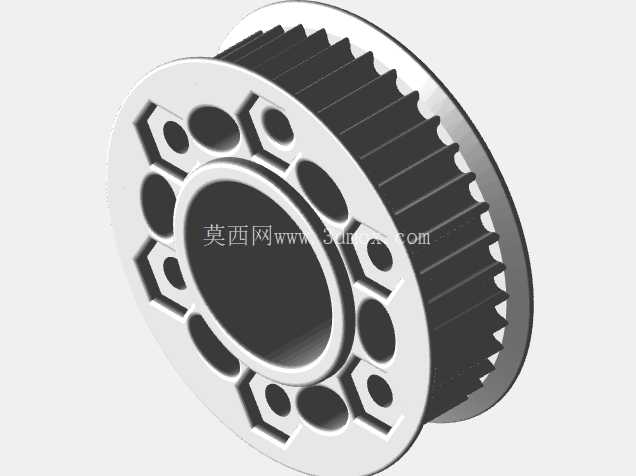

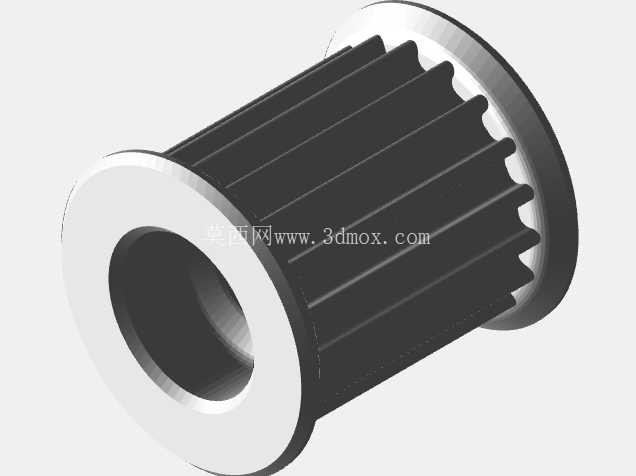

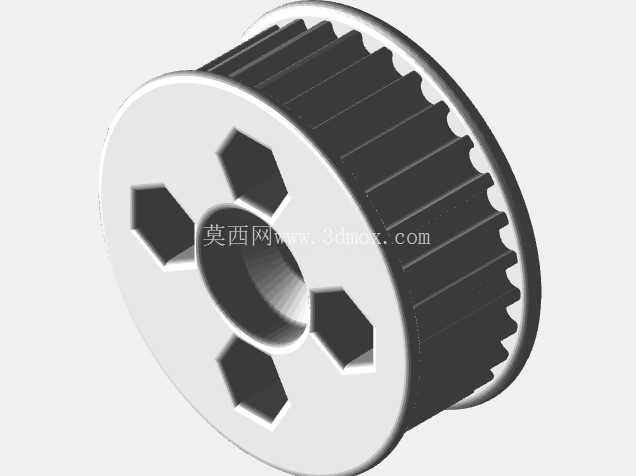

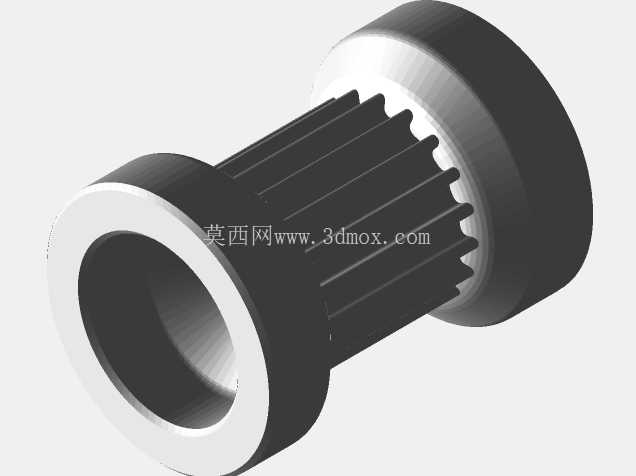

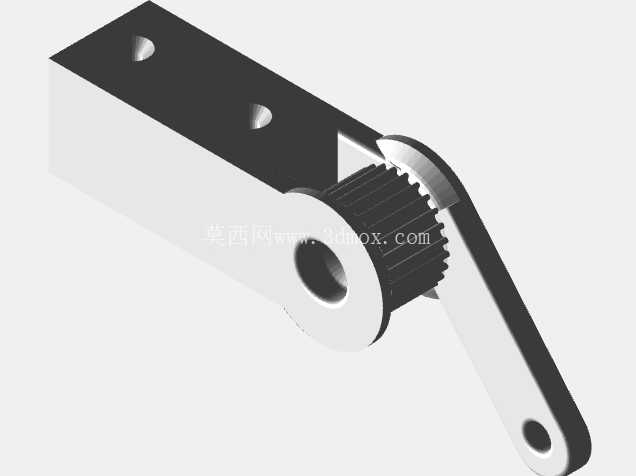

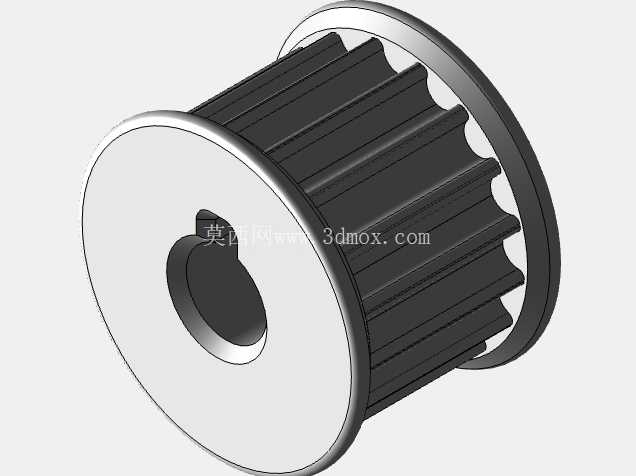

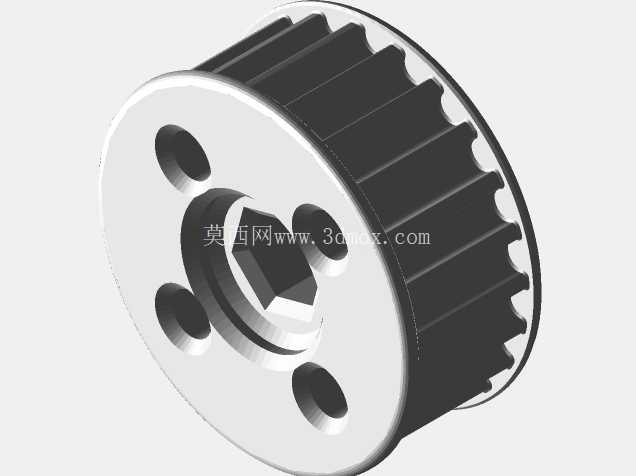

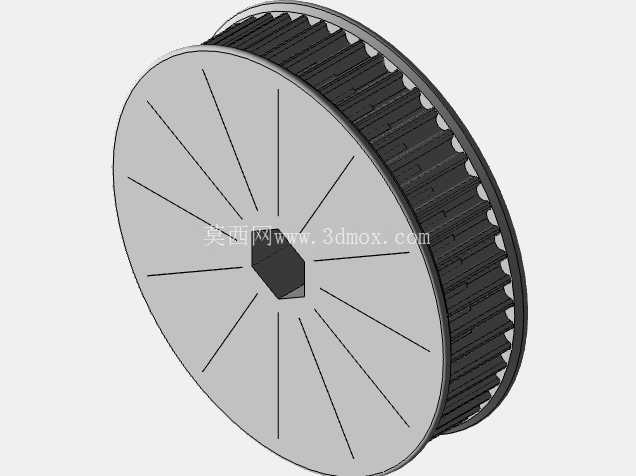

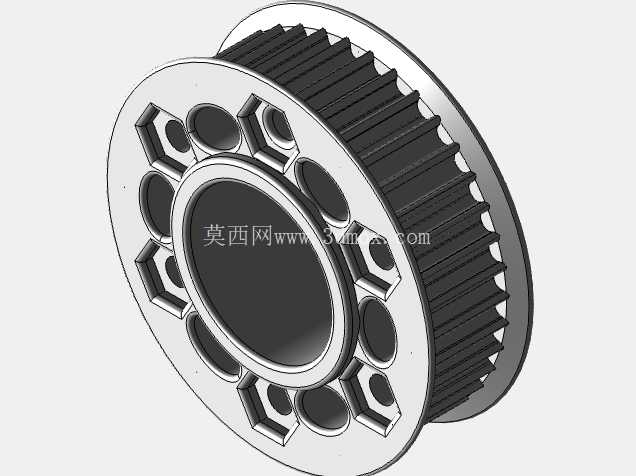

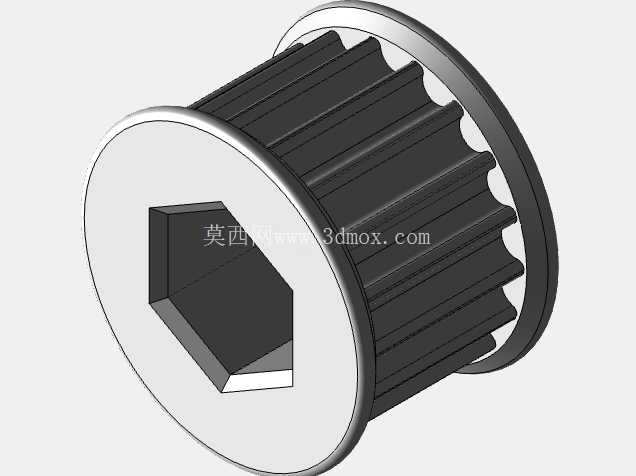

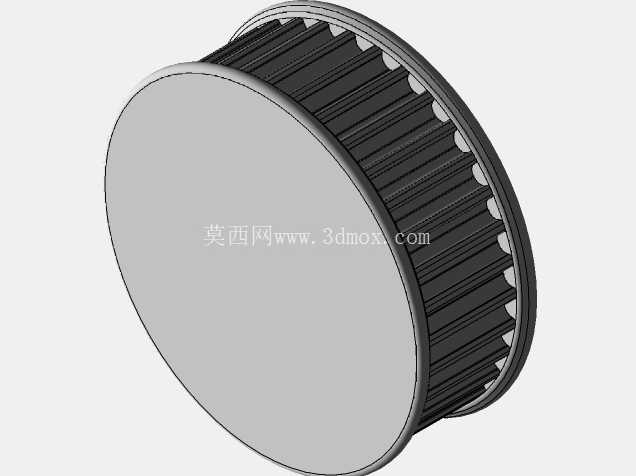

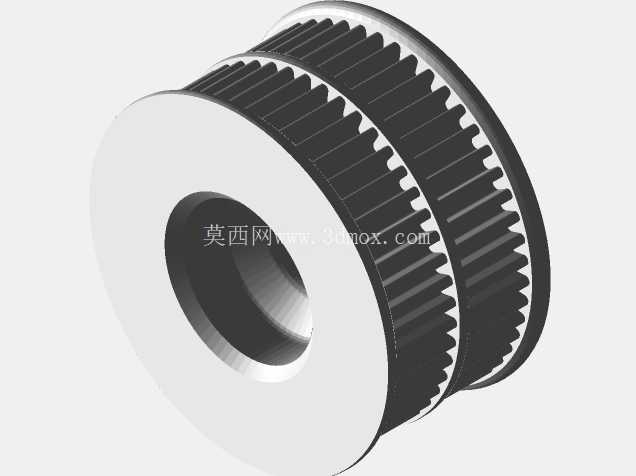

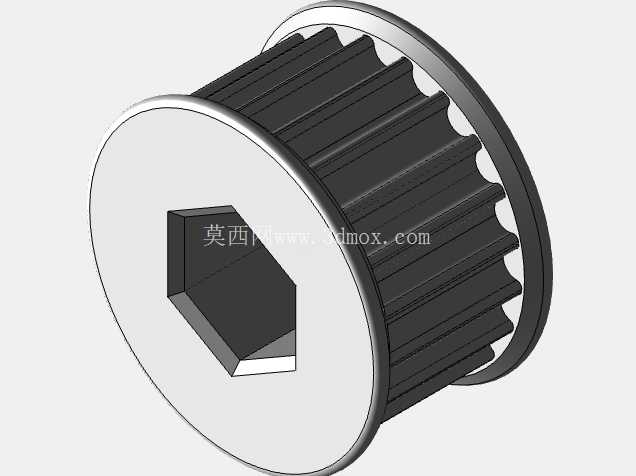

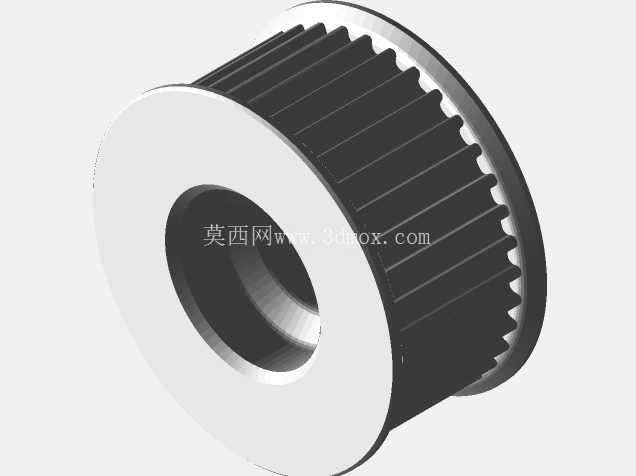

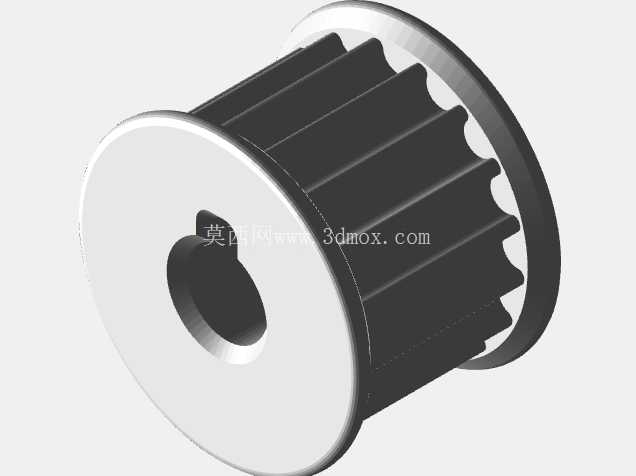

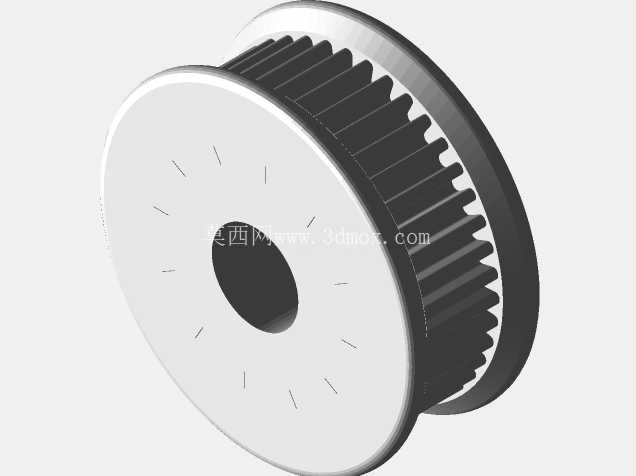

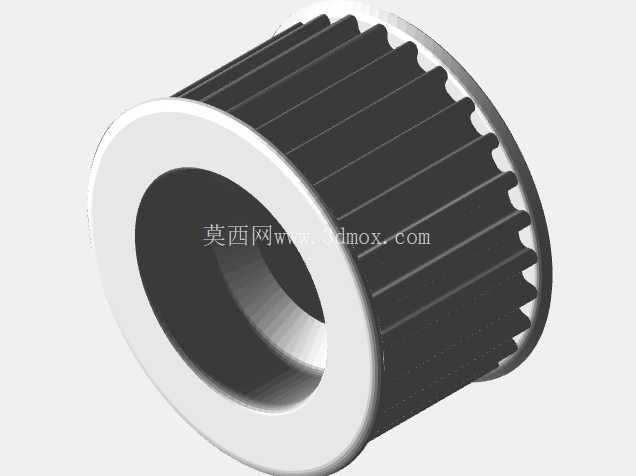

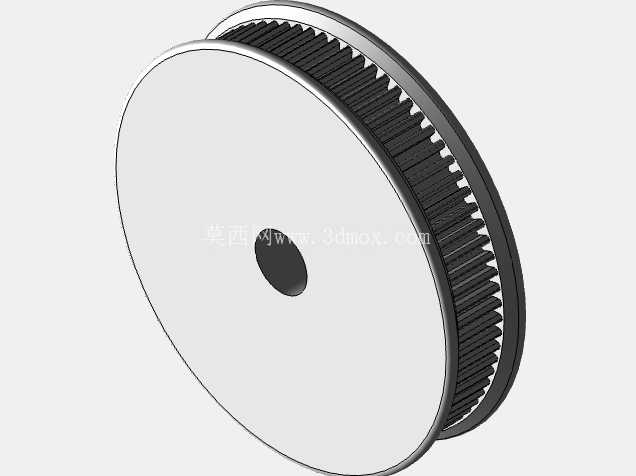

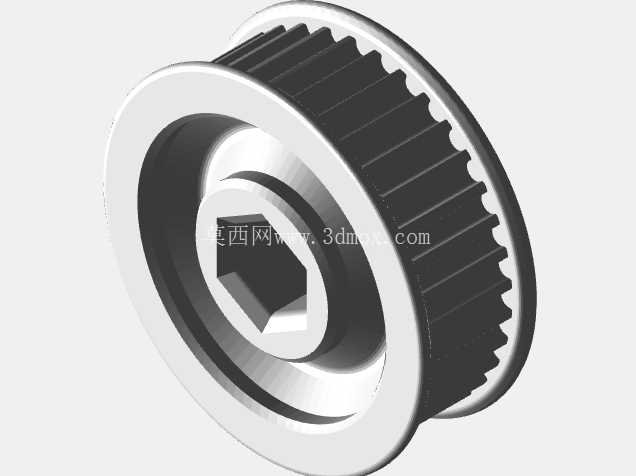

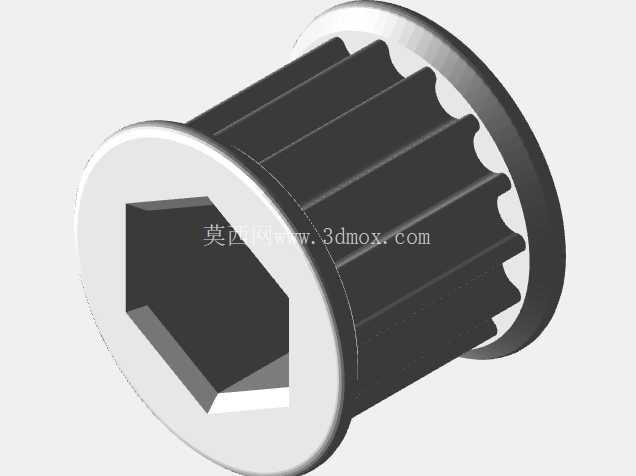

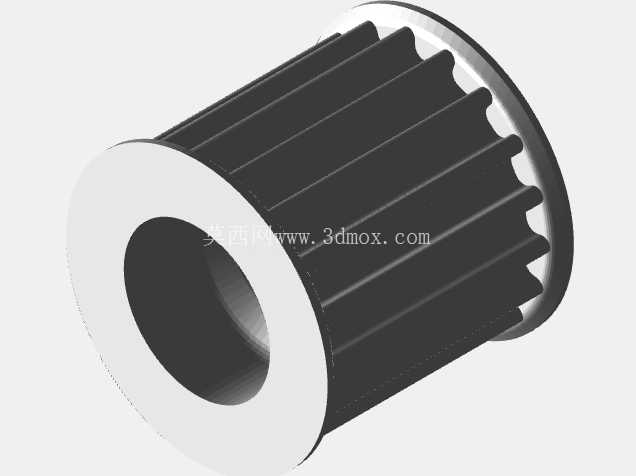

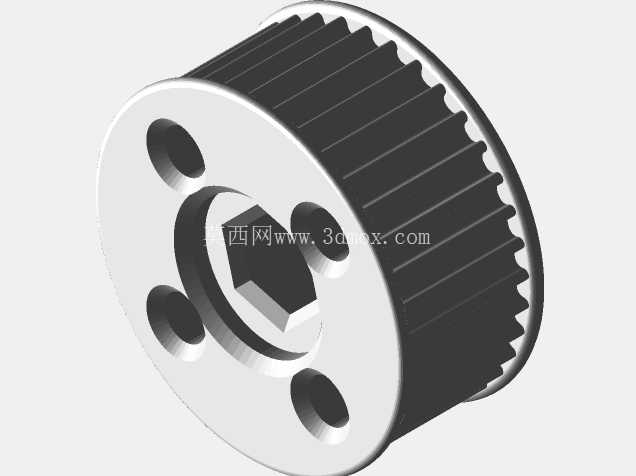

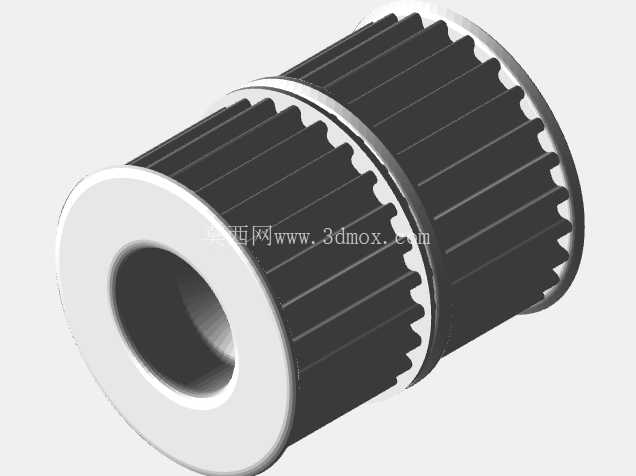

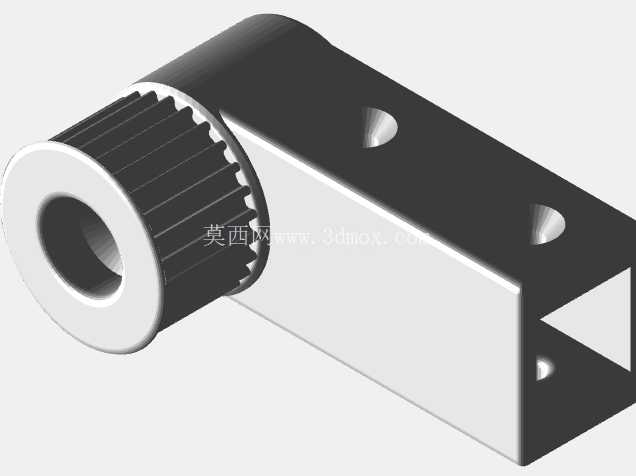

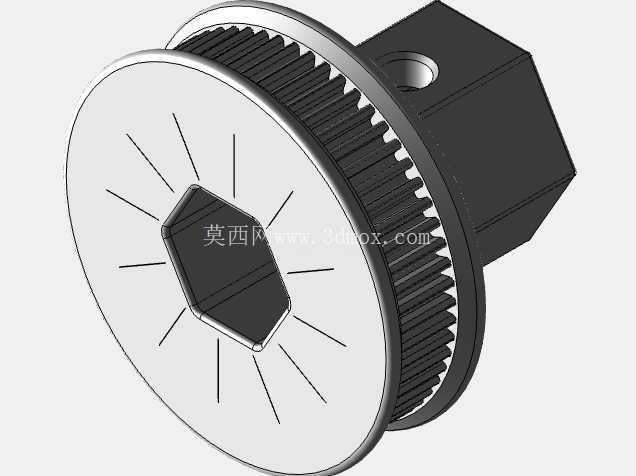

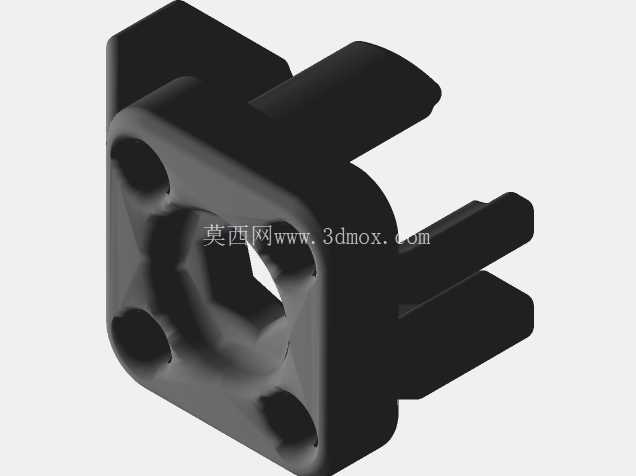

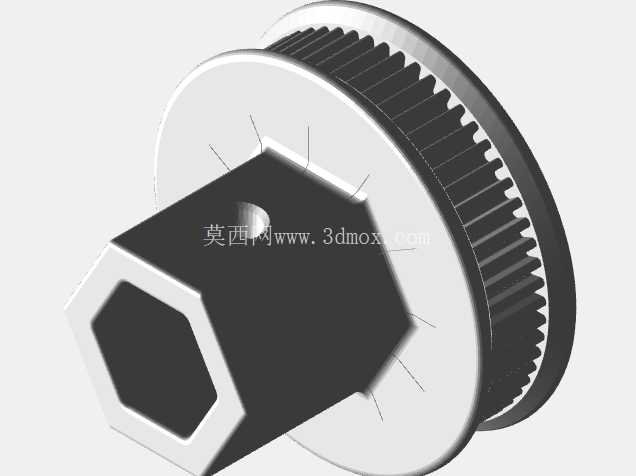

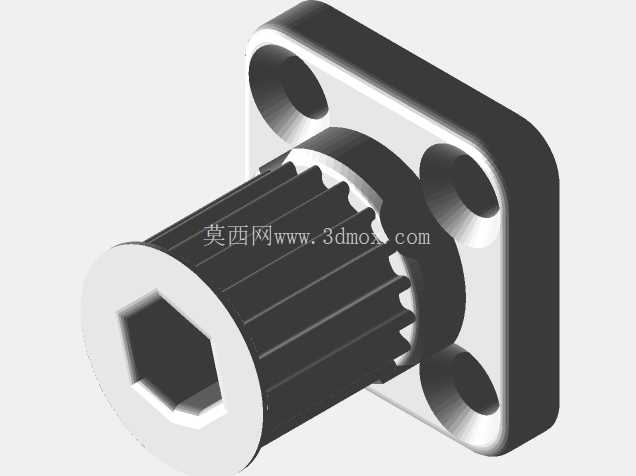

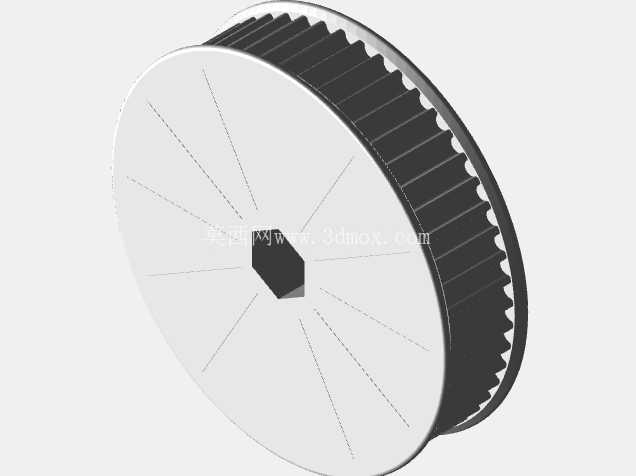

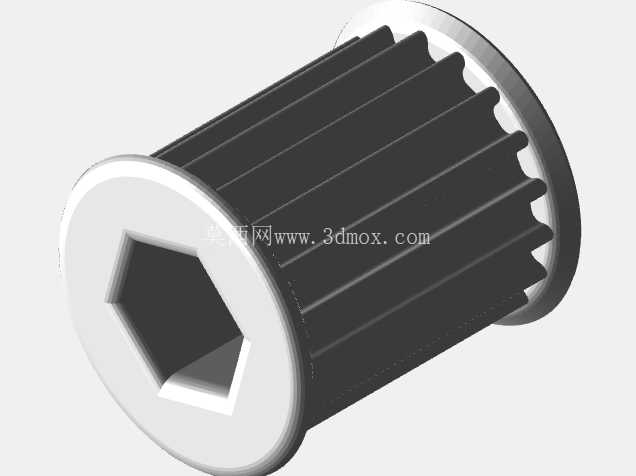

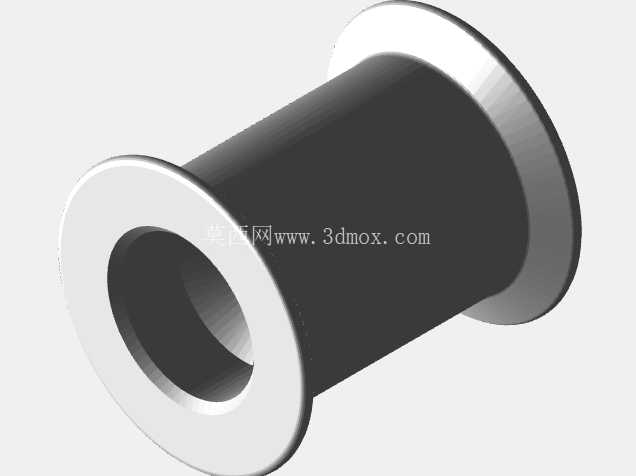

从实际应用场景来看，这类带轮多用于中小载荷的同步传动场合，比如小型自动化输送线的动力传递、3D打印设备的轴系传动、桌面级机械臂的关节动力传输、FTC类工程竞赛的机器人传动系统，这类场景普遍对传动同步性有要求，不允许出现打滑丢转的情况，同时安装空间紧凑，对带轮的轴向尺寸、径向外径都有严格的边界限制。这款带轮的结构采用带双侧挡边的设计，能够避免同步带在高速运转过程中出现轴向窜动、脱带的问题，中间的内孔为光孔设计，可根据实际安装的轴径调整尺寸，配合顶丝或者键槽实现周向固定，轮毂部分的长度根据常规安装座的厚度预留了足够的配合面，保证轴系连接的同轴度，避免运转过程中出现偏摆。

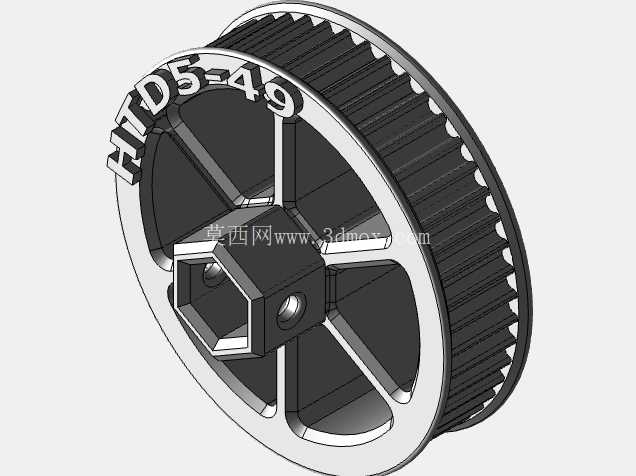

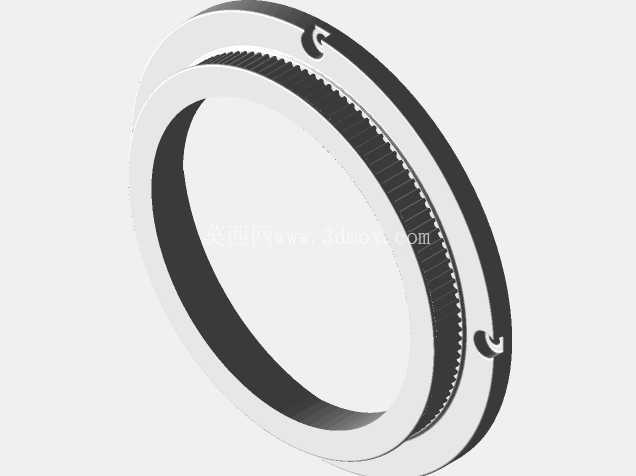

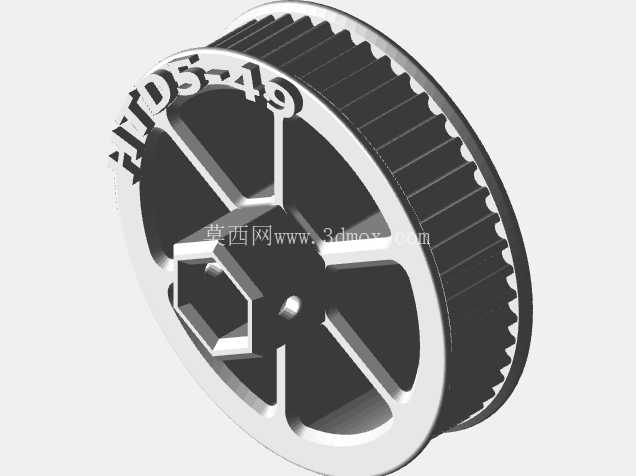

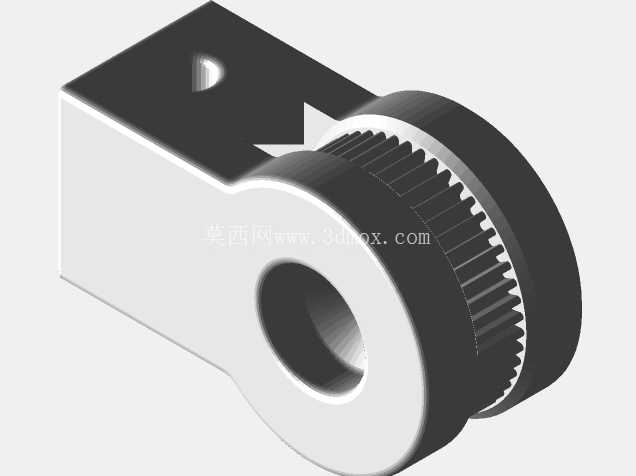

设计过程中，齿形部分严格匹配HTD系列圆弧齿的齿廓参数，齿顶圆弧、齿根圆弧、齿槽深度都按照标准传动参数设置，保证和对应型号的同步带啮合时接触面积充足，减少齿面的局部应力集中，降低运转过程中的噪音和磨损。带轮的外圆挡边直径比带轮齿顶圆直径大出一定余量，这个余量的大小也纳入参数调整范围，适配不同宽度的同步带使用，避免带边和挡边发生摩擦。在建模逻辑上，首先绘制单个齿的齿廓草图，通过圆周阵列生成整圈齿形，再拉伸生成带轮的主体轮毂结构，最后在两端添加挡边特征，所有特征的尺寸都和全局参数关联，当修改齿距参数时，阵列数量、齿顶圆直径、挡边直径都会自动匹配更新，比如切换到gt2齿形时，只需要修改齿距、齿形相关参数，就能快速生成对应规格的带轮，不需要重新绘制齿形。

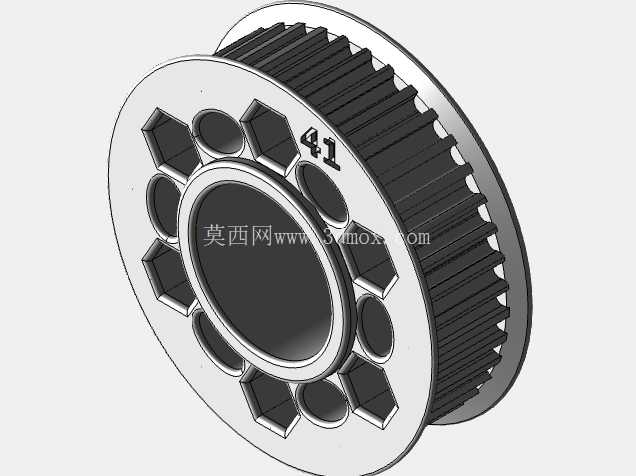

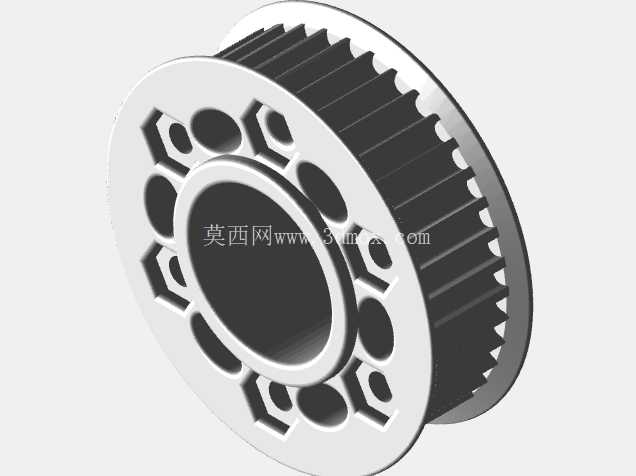

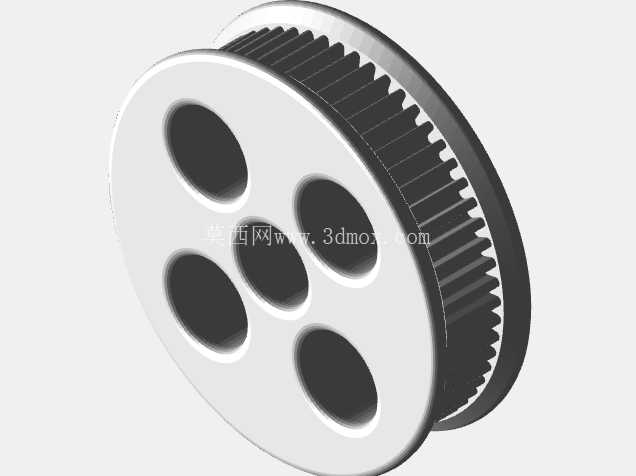

从安装边界来看，这类带轮的轴向总长度控制在适配常规轴承座安装的尺寸范围内，内孔的尺寸范围覆盖了常用的微型轴到小型动力轴的直径区间，使用者可以根据实际的轴系设计调整内孔公差，选择间隙配合或者过渡配合满足不同的安装需求。带轮的材质选择上，常规工况下可以采用铝合金加工，重量轻、转动惯量小，适合高速运转的场合；载荷较大的工况可以换成45号钢材质，提升齿面的强度和耐磨性，模型的结构设计预留了足够的加工余量，不管是3D打印打样还是机加工量产都能直接适配。在实际选型使用时，需要先确认匹配的同步带型号，调整对应齿形参数，再根据安装空间的限制调整轮毂长度和外径尺寸，最后根据传动轴的直径修改内孔尺寸，整个调整过程不需要改动基础特征，只需要修改变量值就能完成新带轮的设计，大幅缩短传动结构的设计周期。另外，带轮的齿面部分没有设置多余的减重孔，是考虑到部分3D打印制作的场景下，实心结构的打印强度更高，不容易出现断齿问题，如果是机加工的金属材质带轮，也可以在参数中添加减重孔的尺寸变量，根据需要调整减重孔的大小和数量，进一步降低带轮的自重，减少轴系的负载。
