PLC控制桁架式工业搬运机器人结构

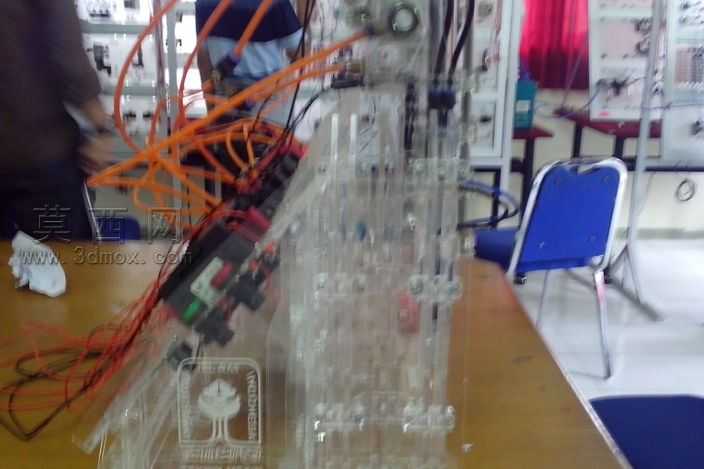

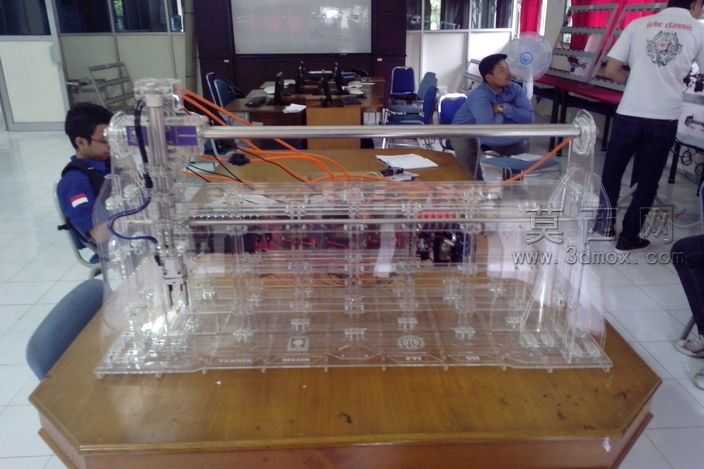

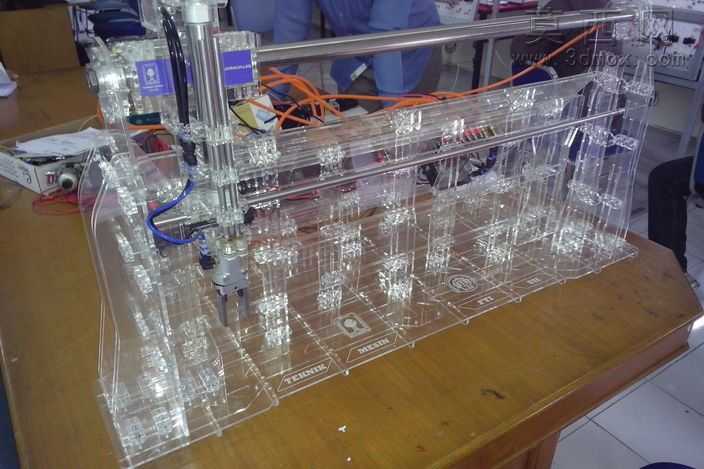

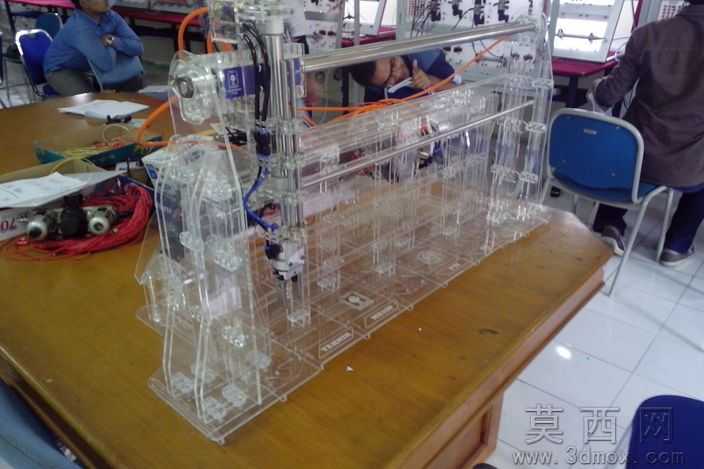

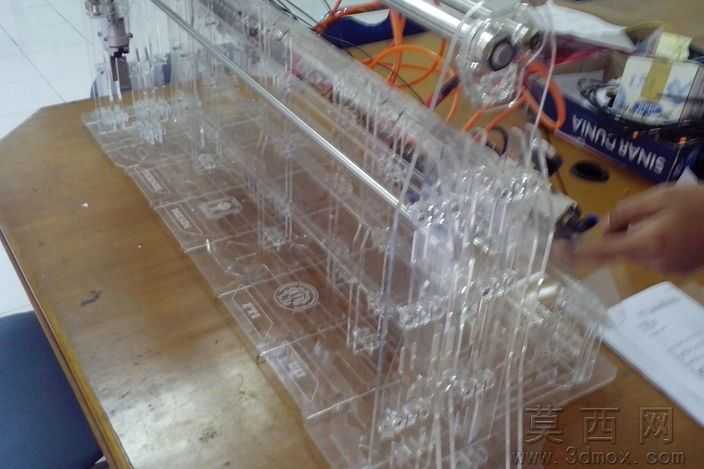

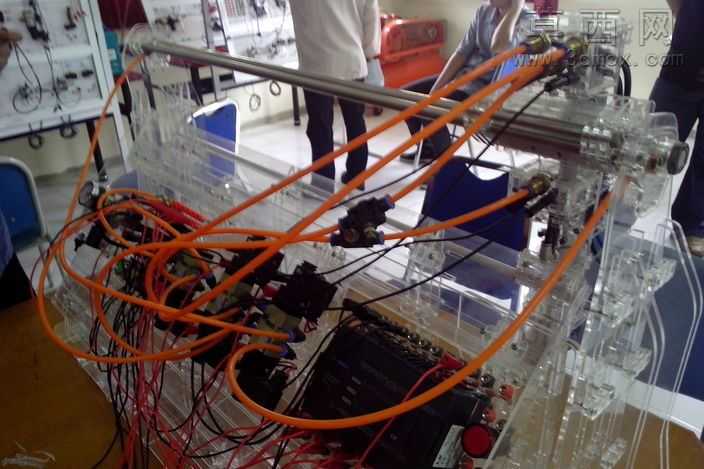

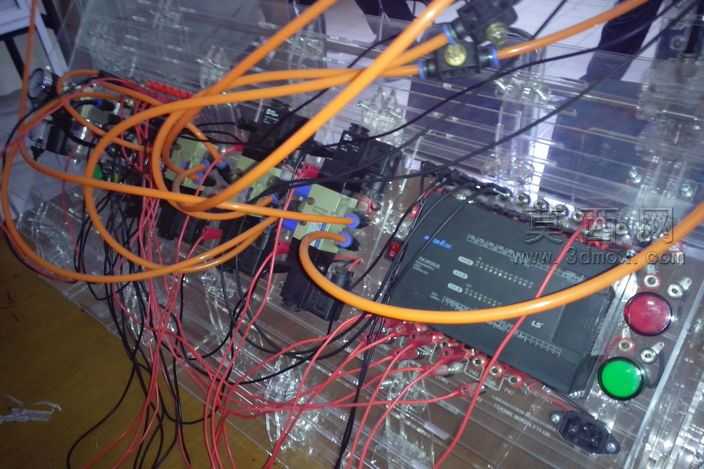

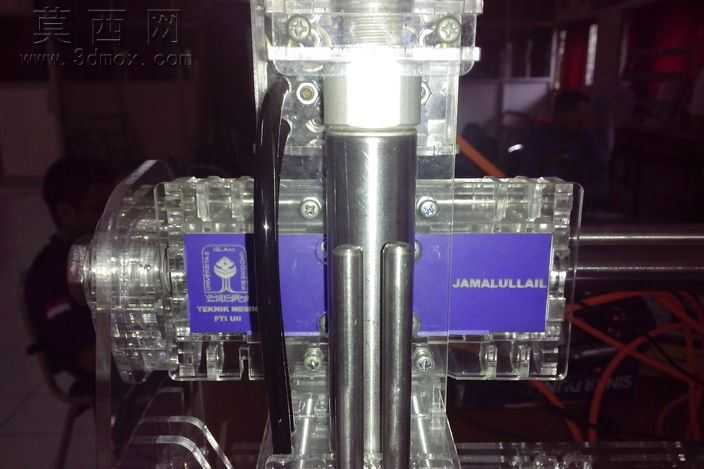

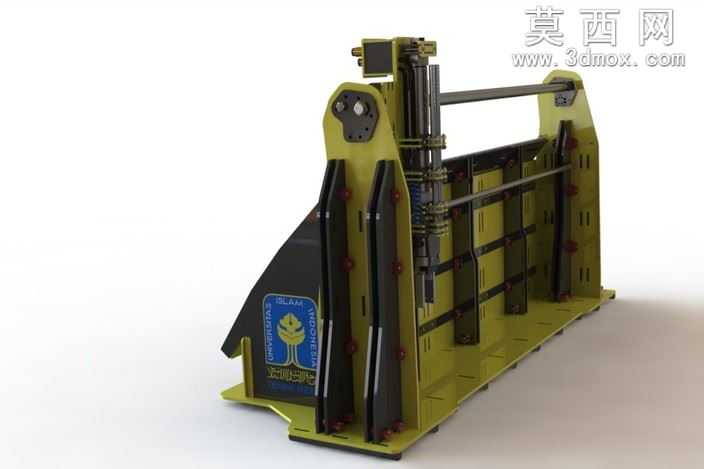

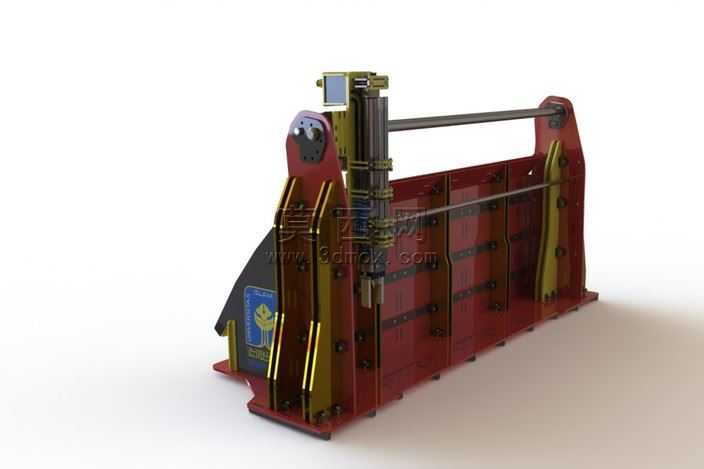

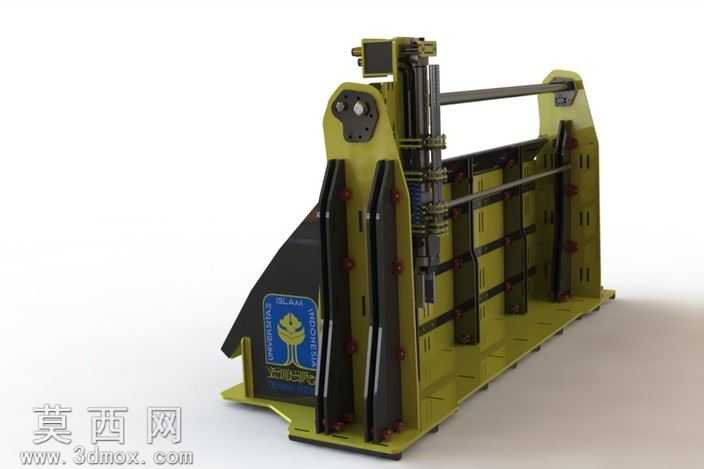

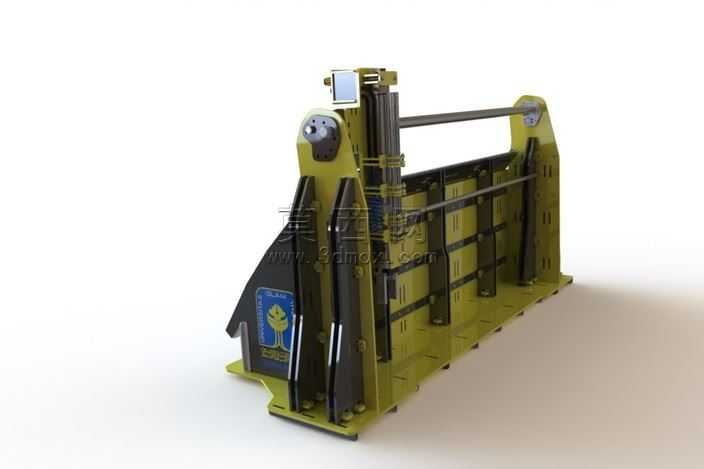

本作品为采用PLC控制的桁架式工业机器人三维模型，建模过程严格遵循工业自动化设备的实际设计逻辑，在三维建模软件中完成全参数化结构搭建，整体比例协调，各部件装配关系完全符合真实工业设备的安装规范。模型主体采用龙门式桁架承载结构，两侧立式支撑座做了加厚加强筋设计，保障整体机架的结构刚性，支撑座表面预留了标准安装孔位，可直接适配生产线现场的地脚固定需求。横向移动横梁采用矩形截面型材结构，搭配线性导轨传动组件，可实现水平方向的长行程精准位移，导轨滑块与横梁的装配间隙经过参数化调整，还原真实设备的运动配合精度。竖直方向的升降滑台搭载了伺服传动模组，末端预留了执行元件安装接口，可根据实际工况加装夹爪、吸盘等不同作业末端，满足不同场景的物料搬运、上下料作业需求。模型的外观材质经过精细化渲染处理，主体机架采用工业设备常用的橄榄黄喷塑金属材质，表面做了细微的磨砂质感调整，还原真实钣金喷涂的视觉效果；导轨、传动杆等运动部件采用抛光金属材质，区分出不同功能部件的材质差异；侧面的标识贴纸采用贴图材质处理，还原真实设备的标识细节，整体渲染光影柔和，结构轮廓清晰，各部件的衔接处做了倒角、圆角处理，避免尖锐棱角不符合工业设计规范。设计过程中充分考虑PLC控制的适配性，各运动轴的驱动模块安装位、走线槽布局都做了预留，机架内部设计了隐藏式走线空间，可容纳PLC控制线缆、动力线缆的布设，避免线缆外露影响设备运行安全。整体结构设计兼顾刚性与运动灵活性，支撑座底部做了加宽处理，降低设备整体重心，提升高速运行时的稳定性，各运动部件的行程限位结构也做了完整还原，可直接用于PLC控制程序的虚拟调试、设备结构方案展示以及自动化生产线的布局规划参考，模型的每一处结构都经过合理性校验，不存在干涉、错位等建模问题，完整还原了这类PLC控制桁架机器人的真实机械结构特征。
