气动控制单电控换向电磁阀三维结构

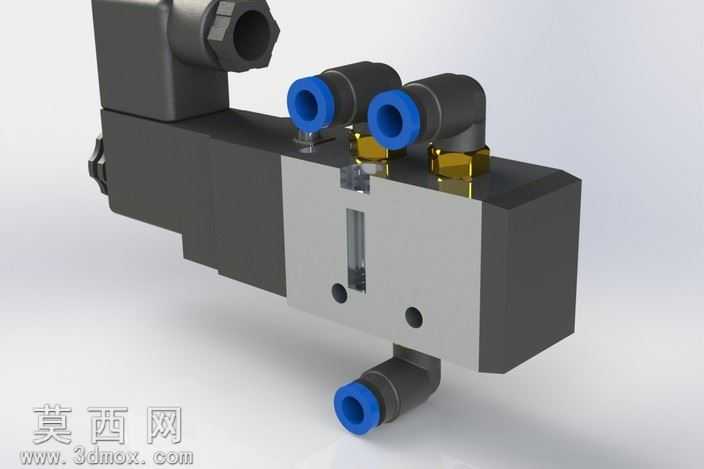

该电磁阀三维模型采用参数化建模方式构建，建模过程中严格遵循气动电磁阀的实际结构比例，先以基准面定位绘制主体阀块的二维轮廓，通过拉伸、切除等基础特征生成阀身的主体基体，对阀块上的安装孔、气路通道进行精准的尺寸约束，保证各孔位的同轴度与位置度符合实际装配要求。模型对电磁驱动端的塑壳结构进行了细节还原，通过圆角、倒角特征处理塑壳的边缘过渡，还原实际产品的注塑外壳质感；针对快插气管接头部分，单独建模还原了接头的锁紧卡环、蓝色密封端盖、六角锁紧螺母的结构，金属接头部分赋予磨砂金属材质，蓝色密封端盖赋予哑光工程塑料材质，区分不同部件的材质属性。阀身的金属部分区分了铸铝阀块与黑色阳极氧化端盖的材质差异，铸铝部分设置轻微的金属反光与细腻的颗粒质感，黑色端盖设置低反光的哑光质感，金色的内六角堵头赋予黄铜金属材质，提升模型的真实感。建模过程中还原了电磁阀的内部气路连通逻辑，可视化呈现进气口、工作口、排气口的位置分布，清晰展示板式安装的贴合面结构，以及电磁线圈与阀芯驱动端的连接结构。渲染阶段采用柔和的工作室光源，多角度打光避免模型出现过暗的死黑区域，突出各部件的结构层次与材质差异，通过透视角度调整完整展示电磁阀的三个外接气口的布局、电磁驱动端的安装位置，以及阀身的安装固定点位。设计上还原了单电控二位五通电磁阀的典型结构，兼顾外观还原与结构准确性，可用于气动回路演示、设备装配模拟、产品结构展示等场景，模型各部件为独立实体可拆分，能够直观展示电磁阀的装配关系与组成结构，帮助理解气动电磁阀的工作原理与安装方式。
