HYT-304接线式电源变压器基座结构

　　在低压配电、小型工控设备的电源接驳场景里，这类多工位接线基座是电源变压器输入输出端线缆固定的核心承载部件，日常接触的设备控制柜内部、小型电源模组的接线端、民用配电分线模块里，都能见到这类结构的实际应用。它的核心作用是为变压器绕组引出的线缆提供稳定的物理固定与绝缘隔离，避免多组线缆在长期使用中出现位移、绝缘层磨损、相邻接线端短接的问题，同时给现场接线作业提供清晰的工位区分，降低错接概率。

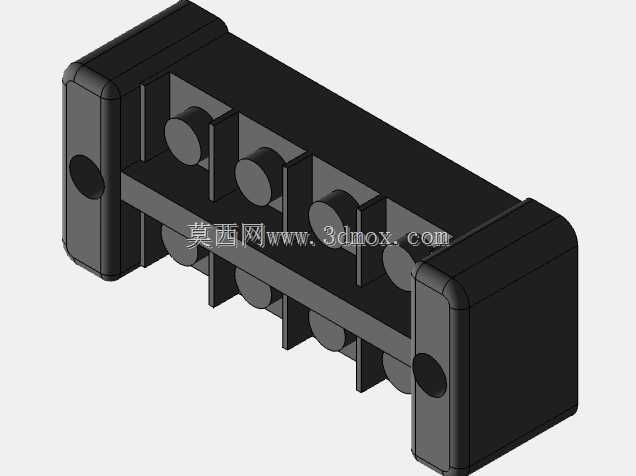

　　从结构设计逻辑来看，这个基座采用对称式的双侧安装耳设计，两端的安装位预留了圆形沉孔，适配标准规格的螺丝固定，安装时可以直接将基座锁附在变压器骨架或者设备内部的安装板上，沉孔结构能够让螺丝头部完全没入基座平面，不会突出表面干涉后续的线缆排布或者外罩装配。中间的接线工位采用等间距分隔设计，每一个接线柱之间都设置了独立的绝缘挡墙，挡墙的高度完全覆盖接线柱的有效接线区域，哪怕是多股硬线接驳后线头有轻微散开，也不会触碰到相邻工位的导电部件，从物理结构上杜绝了极间短路的风险。

　　设计过程中首先考虑的是绝缘材料的成型特性，整个基座采用一体式注塑成型的结构思路，所有的加强筋都设置在基座的背部与挡墙的衔接位置，既不会占用正面的接线操作空间，又能提升整个基座的抗形变能力——毕竟现场接线时工人拧动接线螺丝的力度并不完全统一，如果基座刚性不足，很容易在拧螺丝时出现挡墙开裂、基座变形的问题，背部的纵横加强筋刚好可以抵消螺丝锁紧时产生的内应力，让每个接线工位都能承受足够的锁紧力矩，保证线缆压接后的接触可靠性。

　　从安装边界尺寸来看，基座的整体长度适配4组共8个接线工位的排布需求，宽度方向刚好匹配小型电源变压器的端部安装尺寸，不会超出变压器本体的投影范围，在紧凑的设备内部安装时不会额外占用过多的横向空间。两端安装孔的中心距经过标准化适配，可以直接对应常规小型变压器骨架的安装孔位，不需要额外做安装板的转接，现场替换或者装配时能够直接对位，减少装配环节的调整工作量。接线柱的排布采用上下两排错位设计，相比单排排布的结构，在相同的基座长度下可以容纳多一倍的接线工位，同时上下排的接线位错开后，接线操作时扳手或者螺丝刀的活动空间不会互相干扰，哪怕是相邻上下排的接线端子，操作时也不会碰到已经接好的线缆。

　　实际使用场景中，这类基座需要长期处于设备内部的温热环境中，所以结构设计时所有的转角位置都做了圆角过渡，没有尖锐的棱角，一方面是注塑成型时能够减少材料应力集中的问题，避免长期使用后出现边角开裂，另一方面现场接线作业时也不会划伤工人的手部或者线缆的绝缘层。基座底部设置了与变压器骨架定位的凸台结构，装配时凸台可以直接卡入骨架对应的定位槽内，不需要额外做位置调整就能保证所有接线工位与变压器绕组引出端的位置对齐，绕组引出线可以直接顺着挡墙之间的槽位接到对应的接线柱上，省去了布线时反复调整线长的步骤。

　　很多现场运维的场景里，这类接线基座需要反复拆装线缆，所以每个接线柱的安装孔位都做了局部加厚设计，多次拧动螺丝也不会出现孔位滑牙、基座开裂的问题。挡墙的厚度经过反复验证，既不会因为过厚浪费材料、增大整体体积，也不会因为过薄导致绝缘强度不足，哪怕是在潮湿、多粉尘的工业现场环境下，相邻接线端之间的绝缘距离也能满足低压电气的安全规范要求。两端的安装耳位置做了加厚的凸缘结构，螺丝锁紧时的压力会分散到整个安装耳的接触面上，不会因为局部压力过大导致安装耳断裂，哪怕是设备运行过程中产生持续振动，基座也能保持稳定的固定状态，不会出现螺丝松动、基座移位的问题。
