5G设备用绕绳滑轮线轴结构设计

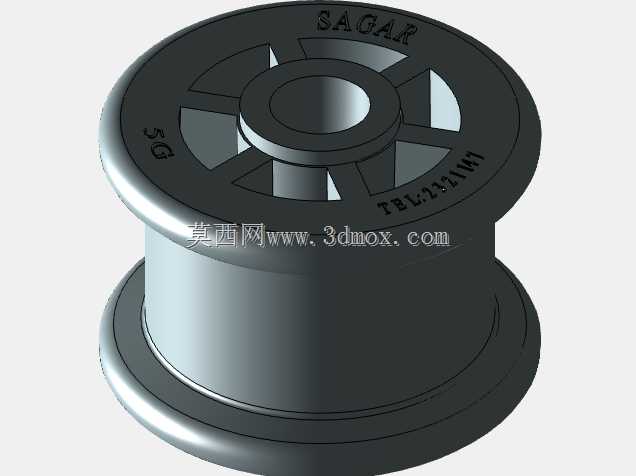

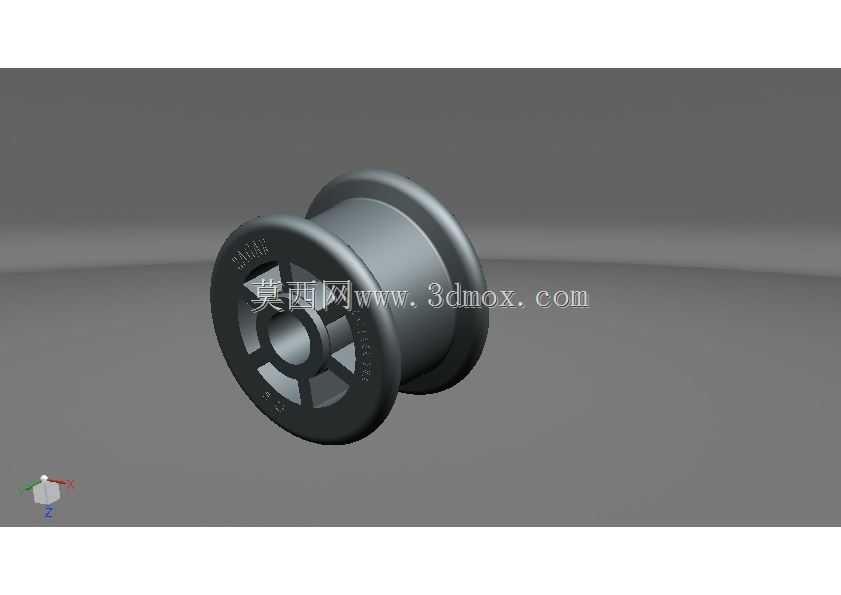

　　在5G通讯基站电源变压器、户外通讯设备线缆收纳系统的配套结构中，这类绕绳滑轮线轴是承担线缆规整、张力承载的核心基础零件，日常应用场景覆盖基站内部馈线排布、电源模块引出线的绕制固定、户外通讯设备检修时的临时线缆收放，甚至部分小型通讯设备内置的排线导向结构也会采用同构型的线轴设计。不同于普通工业线轴，适配5G设备的这类零件需要兼顾轻量化与结构强度，毕竟基站塔载设备对附加重量有严格限制，同时户外工况下还要耐受高低温循环、紫外线老化，因此结构设计阶段就需要把材料选型的冗余量、受力形变的控制阈值纳入考量。从实际功能来看，这个线轴的核心作用是为绕制的线缆、绝缘绳提供稳定的回转支撑，两端的挡边结构要保证绕线过程中不会出现脱圈、跳线问题，中间的筒体直径需要匹配对应线缆的最小弯曲半径，避免线缆弯折过度导致内部铜芯断裂或者绝缘层破损——这一点在电源变压器的绕组绕制环节尤其关键，一旦线轴筒体直径过小，绕制的漆包线会因为弯曲应力过大出现绝缘漆开裂，后续通电运行时极易引发匝间短路故障。设计思路上，这个线轴采用了辐条式的端板结构，而非实心端板，一方面是为了减少塑料原料的用量，降低零件自重，另一方面辐条之间的镂空可以在绕线作业时提供观察窗口，方便操作人员判断绕线的整齐度，同时也能减少线轴高速回转时的风阻，在部分需要主动送线的机构中，更低的风阻意味着更小的驱动功率损耗。端板边缘做了加厚的凸缘处理，这个细节是为了提升端板的抗形变能力，当绕线层数较多、线缆张紧力较大时，端板承受的侧向挤压力会集中在边缘位置，加厚凸缘可以避免端板受挤压向外张开导致绕线松脱。

　　中心的安装孔采用了带定位卡槽的结构，不是简单的光孔设计，安装时可以和配套的转轴卡槽配合，避免线轴在回转过程中跟转打滑，保证送线、绕线的线速度稳定，不会因为线轴空转导致绕线松紧不均。从安装边界来看，线轴的轴向总长度需要匹配安装位的卡槽间距，两端凸缘的外径要小于安装腔的内部宽度，保证回转过程中不会和周边的结构件发生剐蹭；中心安装孔的公差带选用间隙配合，既能保证线轴转动灵活，又不会因为间隙过大出现径向跳动，绕线过程中如果线轴径向跳动量过大，会导致线缆张力波动，绕出来的线卷松紧不一致，后续使用时容易出现卡线问题。

　　筒体表面做了细微的磨砂纹理处理，不是光滑面，这个设计是为了增加筒体和最内层绕线之间的摩擦力，避免绕线起始端打滑移位，尤其是绕制较细的漆包线或者尼龙绳时，适当的表面摩擦力能让起始固定更可靠，不需要额外增加胶粘固定的工序。端板上的辐条采用了等角度均布的设计，一共六根辐条，每根辐条的截面做了圆角过渡，避免应力集中，因为线轴在承受较大绕线张力时，辐条和筒体、端板凸缘的连接位置是应力集中点，如果是直角连接，长期受交变载荷作用容易出现开裂，圆角过渡可以分散应力，提升零件的疲劳寿命。在实际设备装配中，这类线轴通常是成对或者成组使用，不同位置的线轴会根据走线方向调整安装角度，部分导向用的线轴还会在中心孔内镶嵌耐磨衬套，减少转轴和线轴之间的磨损，延长维护周期。针对电源变压器内部使用的场景，线轴的材料还需要具备一定的绝缘性能，避免绕组和安装支架之间形成导电通路，因此结构设计时也预留了足够的绝缘爬电距离，端板的径向宽度足够覆盖绕组和安装支架之间的间隙，满足电气安全规范的要求。

　　很多刚接触这类零件设计的工程师容易忽略挡边的导角细节，这个线轴的挡边内侧做了小角度的倾斜导角，绕线时线缆可以顺着导角自然滑入筒体区域，不会卡在挡边和筒体的直角缝隙里，尤其是高速自动绕线设备上使用的线轴，这个导角细节能大幅降低绕线故障的概率，减少停机调整的时间。另外线轴两端的凸缘外圆做了倒角处理，安装时可以顺利导入安装位的卡槽，不需要精确对准就能完成装配，提升生产线的装配效率。从受力角度分析，线轴工作时主要承受三个方向的力：绕线张力带来的径向挤压力，绕线轴向排布带来的侧向推力，以及回转时的扭矩，辐条式结构刚好能把径向力均匀分散到中心安装座位置，不会让筒体出现局部凹陷，而端板的加厚凸缘则承担了侧向推力，保证端板不会变形。在通讯设备户外使用场景中，这类线轴还要考虑耐候性，结构上没有容易积水的凹槽，镂空的辐条结构也不会积存雨水或者灰尘，避免长期使用后出现积尘卡滞、积水结冰导致线轴无法转动的问题。
