贴片式屏蔽功率电感器三维结构设计

　　在高密度PCB板级电路设计场景中，板上空间的每一寸余量都直接决定整机的最终体积与布线难度，这类表贴封装的屏蔽功率电感，是DC-DC电源回路里绕不开的核心被动元件，不同于传统插件电感的引脚穿孔安装方式，它完全适配SMT回流焊工艺，能和整板其他表贴元件一次性完成焊接，省去后续插件补焊的工序，大幅提升量产阶段的组装效率。从实际电路功能来看，它主要承担电源回路的储能、滤波作用，在开关电源导通阶段存储磁能，关断阶段释放能量维持输出电流稳定，同时滤除开关动作带来的高频纹波，避免纹波串入后级电路影响敏感芯片的工作稳定性，带磁屏蔽结构的设计，能把绕组产生的交变磁场约束在元件本体内部，大幅降低漏磁对周边电路尤其是模拟采样、射频信号链路的电磁干扰，这也是在高密度布板场景下优先选用屏蔽结构电感的核心原因。

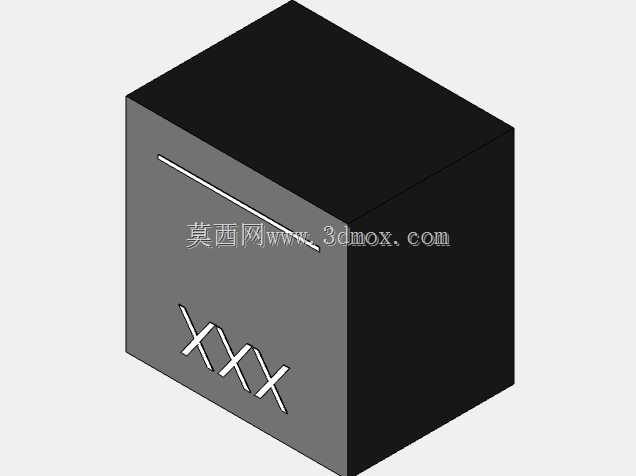

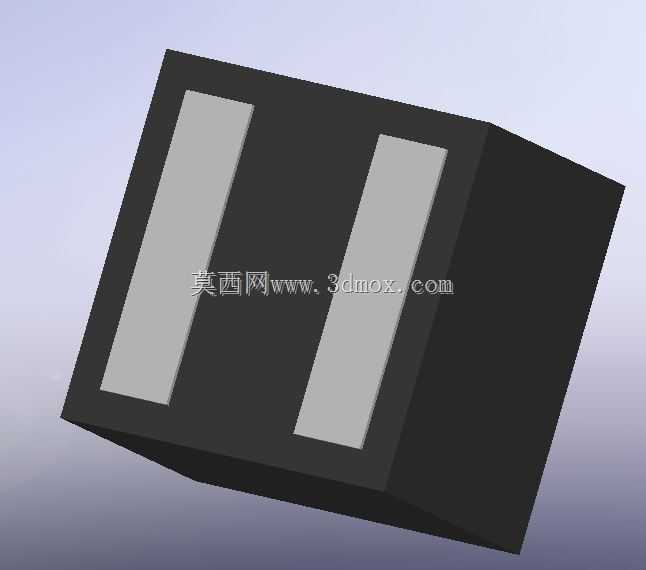

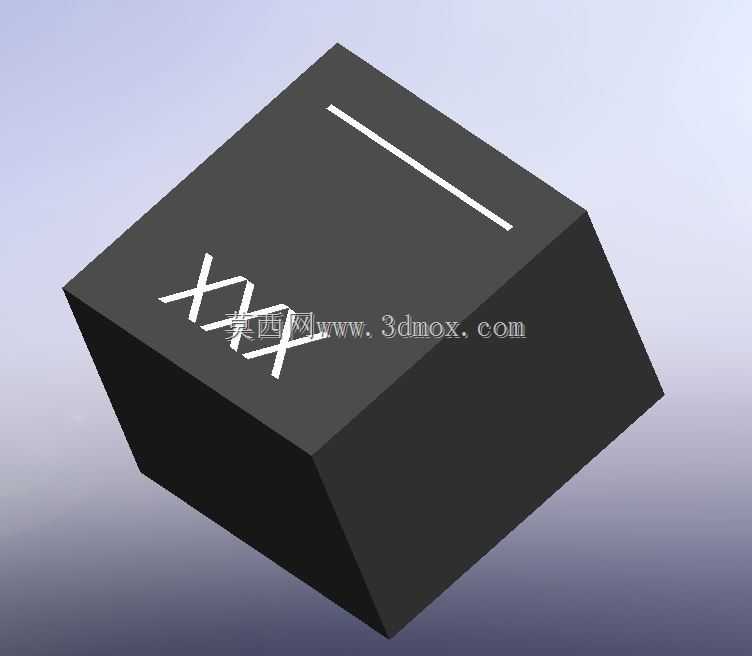

　　做这个元件的三维建模时，首先要卡准的是安装边界的尺寸，本体长宽高为4mm×3.1mm×4mm，建模时本体外形的公差要控制在±0.1mm以内，尤其是底部焊盘的位置、尺寸和共面度，必须严格匹配实际元件的封装规格，焊盘的伸出长度、宽度如果偏差超过0.2mm，就可能在SMT贴片时出现立碑、虚焊的问题，甚至和周边相邻元件的焊盘产生干涉。建模过程中没有做多余的装饰性结构，完全还原实物的外观特征：本体为立方体塑封磁屏蔽结构，顶面做平整处理方便吸嘴拾取，侧面的标识凹槽还原实物的极性标记，方便生产过程中的视觉对位检查，避免贴装反向。

　　很多结构工程师在做PCB布局的三维校验时，容易忽略这类小元件的高度边界，尤其是在板卡需要插入机箱插槽、或者上下板对插的场景中，4mm的本体高度如果和对面结构件的预留间隙不足，就会出现装配时元件被压坏的问题，所以这个模型的高度尺寸严格按照实物最大值来做，能在设计阶段就提前排查出高度干涉的风险。另外，磁屏蔽结构的外形还原也很重要，不同于开磁路的工字电感，这类闭磁路电感的本体是完整的磁材包裹结构，建模时把外轮廓做完整，也能帮助EMC工程师在前期做板级电磁兼容仿真时，更准确地评估元件的磁场分布范围，提前调整敏感元件的布局位置，减少后期打样后的整改工作量。

　　在实际选型应用中，这类电感常被用在车载电子、工业控制板卡、便携消费电子的电源回路中，适配AECQ2等级的车规要求，能在较宽的温度范围内保持电感参数稳定，6.8uH的电感量、3.9A的额定电流参数，能覆盖多数小功率DC-DC回路的应用需求，74.1mOhm的直流电阻也能控制回路的导通损耗，避免元件自身发热过大影响整机效率。建模时特意保留了本体表面的标识特征，没有做过度简化，这样在生成整机BOM的可视化装配图时，能直观区分不同参数的同封装电感，避免生产过程中出现物料错贴的问题。对于做整机结构设计的工程师来说，这类标准电子元件的准确三维模型，是做数字样机装配校验的基础，不需要自己再对着 datasheet 反复测量尺寸，直接调用就能完成布局校验，大幅减少重复建模的工作量，也能避免因为自建模型尺寸不准导致的装配问题。
