电源变压器配套偏心轴支撑结构

　　在中小功率工频电源变压器的调压传动机构中，这类偏心轴支撑结构是实现触点偏移、绕组抽头切换的核心传动承载部件，日常多应用于工业控制机柜内置供电模块、户外配电台区调压变压器、精密测试设备专用隔离电源的内部传动链路中，区别于普通同心轴的直线传动逻辑，偏心结构可将转轴的圆周运动转化为特定行程的径向摆动，以此带动调压触点完成不同绕组匝数的接入切换，实现输出电压的精准微调。

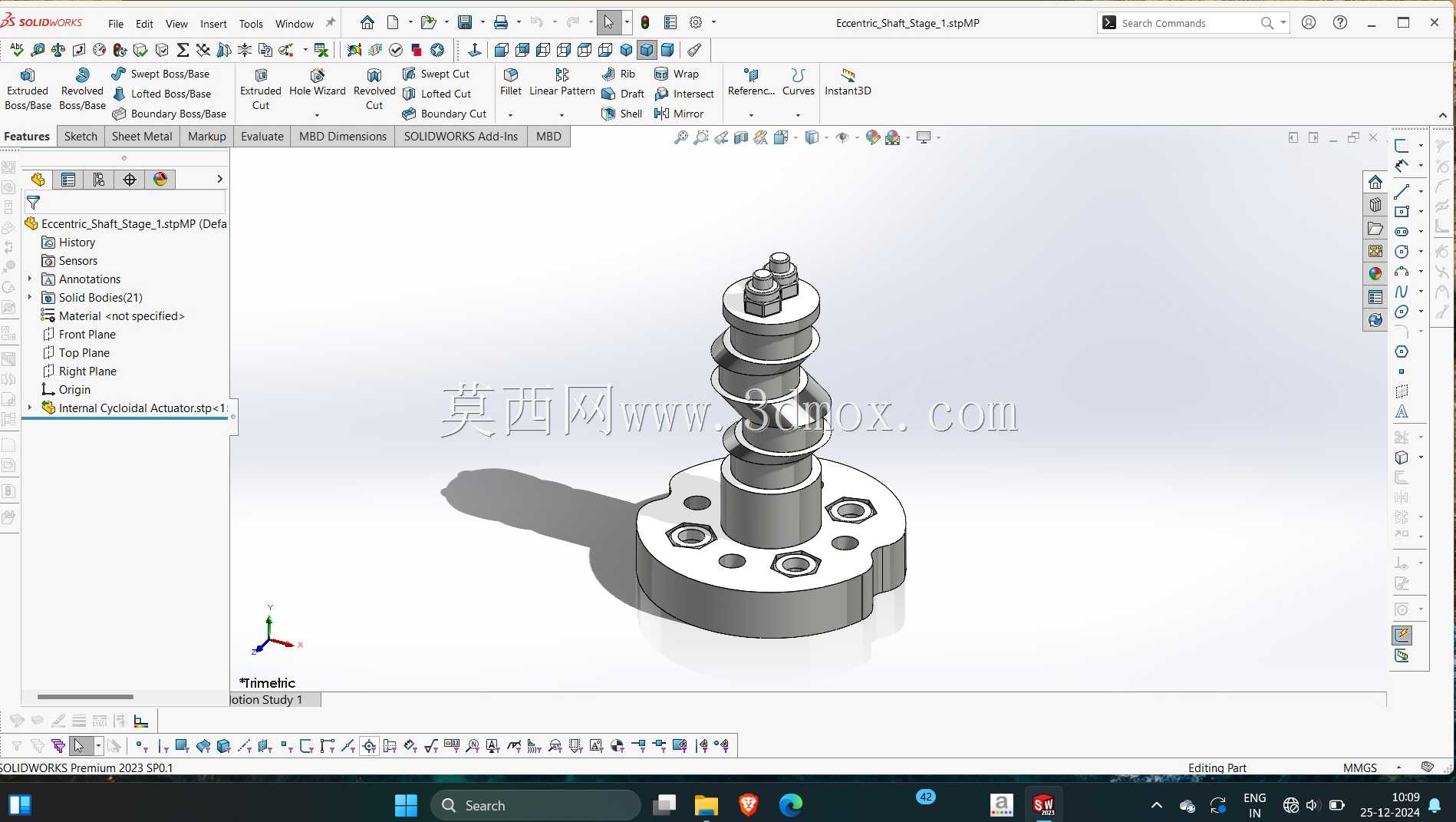

　　从实际装配场景来看，该部件的底座采用带定位止口的法兰式设计，三个均布的内六角安装孔可直接与变压器内部的金属安装支架贴合固定，安装面的平面度公差控制在0.02mm以内，避免装配后出现轴系倾斜导致的传动卡滞；底座边缘做了R2的圆角过渡，既可以减少冲压加工时的应力集中，也能避免装配过程中划伤变压器内部的绝缘漆层。轴体部分采用阶梯式偏心结构设计，偏心距根据调压行程需求设定为1.5mm，轴段从上到下依次设置了卡簧槽、轴承配合段、偏心传动段、底座连接段，各轴段的同轴度公差按照IT7级精度控制，其中轴承配合段的表面粗糙度达到Ra1.6，可直接与微型深沟球轴承内圈过盈配合，减少传动过程中的径向窜动。

　　设计过程中优先考虑了变压器内部的高温工作环境，轴体与底座的连接采用整体式结构而非焊接拼接，避免长期在85℃工作温度下出现焊缝应力松弛导致的偏心距偏移；轴顶端的螺纹段用于固定传动摆杆，螺纹规格选用M3标准细牙螺纹，配合防松垫片可承受长期往复摆动带来的振动载荷，不会出现摆杆松脱的问题。从安装边界来看，该部件整体装配高度不超过42mm，底座最大外圆直径为28mm，三个安装孔的中心距为120°均布，孔中心所在分度圆直径为22mm，安装时不需要额外预留过大的操作空间，可直接嵌入变压器铁芯旁的预留安装位，不会与绕组、接线端子等周边部件产生干涉。

　　实际运行过程中，该偏心轴支架的偏心段在带动摆杆摆动时，传动行程误差可控制在0.1mm以内，能够保证调压触点准确对接对应的绕组抽头，避免出现接触不良导致的输出电压波动；轴体与底座的过渡位置做了锥面过渡处理，可分散传动过程中的剪切应力，在额定10N·m的传动扭矩下不会出现轴根断裂的问题。针对变压器内部可能存在的绝缘油雾气环境，部件表面采用镀彩锌处理，镀层厚度控制在8μm以上，既可以防止长期运行出现锈蚀，也不会影响周边的绝缘性能，不会因为金属部件导电导致变压器内部绝缘距离不足的问题。在建模过程中，各配合面的尺寸公差、形位公差都按照实际加工要求做了参数化设定，安装孔的沉头深度、卡簧槽的宽度与深度都符合标准件的装配尺寸要求，不需要二次修改即可直接导出工程图用于机加工生产，也可直接导入装配体完成虚拟装配验证，提前排查与周边部件的干涉问题。
