CNC机床用对刀检测传感装置结构

　　在数控铣削、加工中心类设备的日常批量加工流程里，刀具长度、径向磨损量的快速校准是直接影响单件加工节拍与成批次零件尺寸一致性的核心环节，这款适配CNC铣床的对刀检测传感装置，正是为解决现场手动对刀效率低、人为读数误差大的痛点设计的机内检测元件。从实际安装场景来看，这类传感器通常布置在机床工作台的非加工行程区域，也就是工作台边角不干涉工件装夹、刀具走刀路径的位置，安装时需要保证装置顶面的检测基准面与机床Z轴机械坐标系保持严格垂直，侧面预留的两个通孔是用于穿装固定螺栓的安装位，可直接通过内六角螺栓固定在工作台T型槽的预装垫块上，底部侧方伸出的卡扣式结构是用于连接信号传输线缆的走线固定位，避免机床快速移动过程中线缆被拉扯、被切削液冲刷导致松脱。

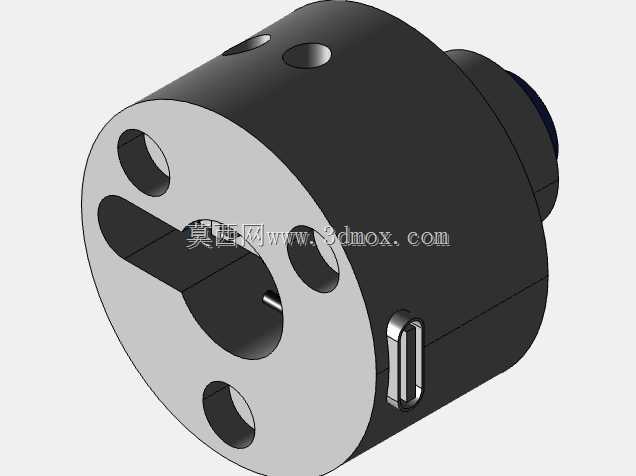

　　装置主体采用圆柱形矮胖式结构设计，整体外径控制在120mm以内，总高度不含顶部触发按钮的话约为75mm，这种低重心的结构设计能有效降低机床快速移动时的振动对检测精度的影响，即使在机床主轴以较快速度带动刀具下移触碰检测面时，装置也不会因为冲击力出现位置偏移。顶部的深蓝色触发按钮是核心的检测接触端，采用耐磨工程材质制作，表面硬度高，能耐受硬质合金刀具、高速钢刀具的反复触碰而不出现明显凹痕，触发按钮与主体外壳之间采用精密间隙配合，内部搭载的微动触发机构能在刀具接触按钮的瞬间输出电平信号给机床数控系统，系统接收到信号后立刻记录当前Z轴坐标值，自动完成刀具长度补偿值的计算与写入，整个对刀过程不需要人工操作塞尺、百分表反复测量，单把刀具的对刀时间能从手动操作的1-2分钟压缩到3秒以内。

　　主体外壳采用金属材质一体加工成型，表面做了氧化防锈处理，能耐受机加工现场常见的切削液飞溅、金属碎屑冲击，外壳侧面没有多余的凸起结构，能避免加工过程中飞溅的切屑堆积在装置表面，日常清理只需要用高压气枪吹扫即可，不需要拆解维护。从设计思路上看，这款装置没有采用复杂的多面检测结构，而是聚焦立式加工中心最常用的Z轴对刀需求做结构简化，去掉了不必要的侧向检测、旋转检测功能，把结构可靠性放在第一位，内部的触发机构做了密封处理，能防止切削液、金属粉尘进入装置内部造成触点氧化接触不良。

　　在实际选型适配时，需要注意装置的触发行程约为5mm，安装时要保证触发按钮在自由状态下高出主体顶面8mm左右，预留足够的触发下压余量，同时要确认安装位置的X、Y坐标在机床G代码调用的对刀子程序中设定准确，避免主轴快速移动时出现撞机风险。对于做小批量多品种零件加工的车间来说，这类传感器能大幅减少不同刀具切换时的对刀辅助时间，尤其是在需要频繁更换不同长度铣刀、钻头的加工场景下，自动对刀的一致性远高于人工操作，能有效避免因为对刀误差导致的零件过切、报废问题，同时也能降低操作人员手动靠近主轴操作的安全风险。装置的线缆接口采用侧出式设计，相比底部出线的结构，安装时不需要在工作台垫块上加工过深的走线槽，适配性更强，不管是新机床加装还是老机床改造都能快速完成安装固定，不需要对原有工作台结构做大规模改动。
