六珠PAR38规格LED射灯结构设计

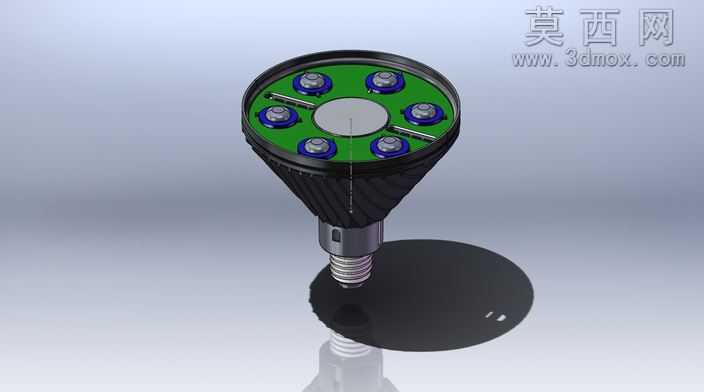

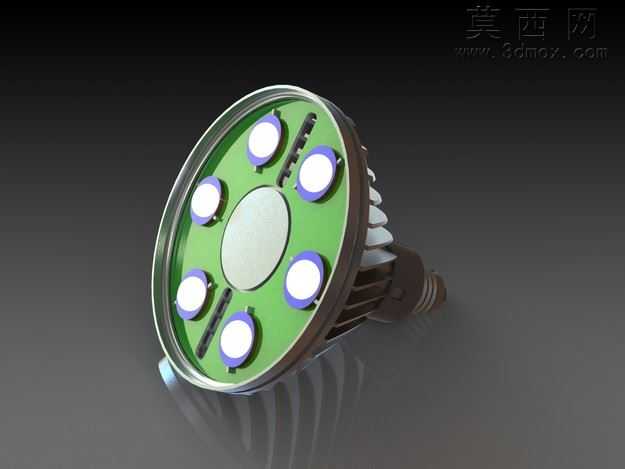

本作品为六珠PAR38规格LED射灯的三维设计模型，建模过程严格遵循PAR38灯型的标准尺寸规范，整体采用锥台形灯杯搭配标准螺口灯头的经典结构，还原了商用LED射灯的完整装配形态。建模阶段首先完成灯头部分的结构搭建，精准还原了螺口灯头的螺纹牙距、绝缘段结构与灯头触点细节，保证模型符合通用灯座的装配适配要求；灯杯外壳采用带竖向散热筋的锥面结构，建模时通过阵列特征完成散热筋的均匀排布，既还原了实体灯具的散热结构设计，也保证了外观的规整性。灯杯内部的光源板部分，以圆形PCB板为基础，通过圆周阵列完成六颗LED灯珠的均匀排布，每颗灯珠的固定螺丝、透镜基座都做了精细化建模，中心区域预留了驱动元件的安装位，还原了LED射灯内部的电路安装布局；灯珠表面的透镜采用半透明材质模拟，灯杯外壳使用哑光黑色塑料材质，PCB板为典型的阻焊绿油材质，金属螺丝、螺口灯头分别赋予对应的金属材质，渲染阶段通过光影调整突出灯杯的散热筋纹理、灯珠的透镜通透感，搭配反射地面效果呈现出产品的真实质感。设计过程中充分考虑了LED射灯的实际装配逻辑，各部件之间预留了合理的装配间隙，灯杯与灯头的衔接位置做了过渡圆角处理，避免尖锐棱角的同时提升结构强度；六颗灯珠的圆周排布角度经过计算，能够保证出光角度均匀覆盖PAR38灯型的常规照射范围，散热筋的排布方向也契合空气对流的散热路径，兼顾了外观造型与实用功能的统一。整体模型结构完整，细节还原度高，各部件可拆分用于结构演示、装配模拟或产品渲染展示，能够直观呈现这类商用LED射灯的内部构造与外观设计特点。
