泵阀用轴穿装密封填料函结构设计

　　在流体输送类设备的动密封场景中，填料函是贯穿壳体的旋转轴、往复轴部位最常用的密封结构，从化工流程泵、市政给排水闸阀到船舶管系阀件、冶金设备的冷却介质管路，但凡存在轴件穿透设备壳体、且壳体内外存在介质压差的位置，基本都能见到这类密封结构的应用。很多刚入行的结构设计人员容易把填料函当成简单的压盖加填充腔，实际上这套结构的每一处尺寸公差、形位公差都直接决定设备的跑冒滴漏水平，甚至影响整套装置的连续运行周期。

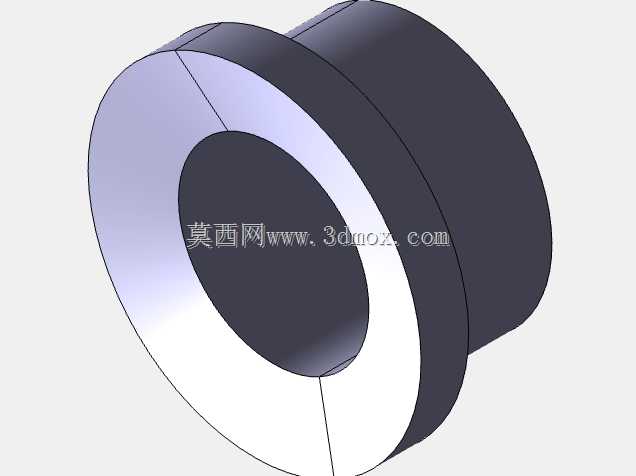

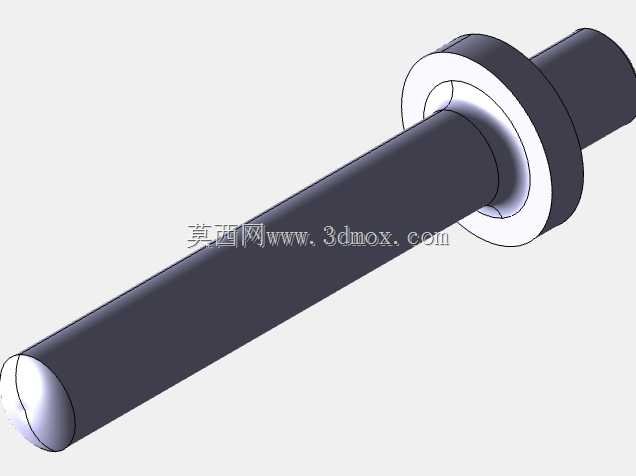

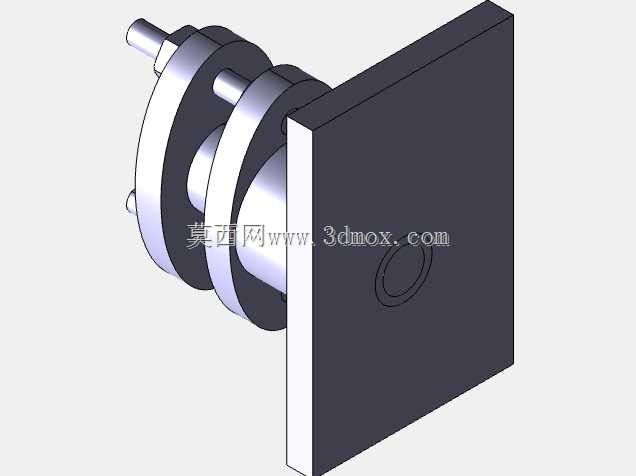

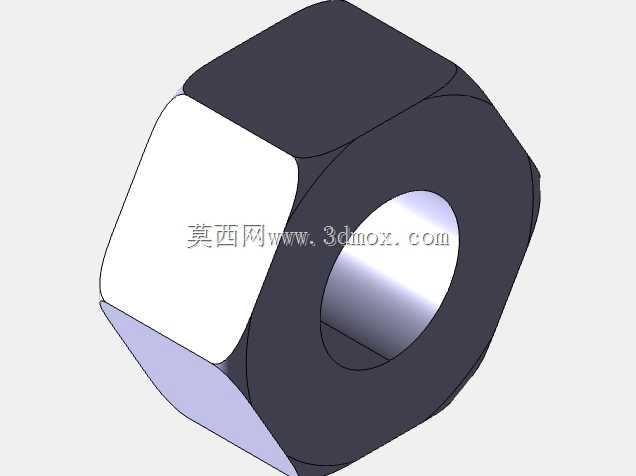

　　这套填料函采用分体式装配结构，主体包含穿轴套、填料腔、压盖、连接法兰四个核心部分，穿轴套内孔与运动轴之间预留0.1-0.15mm的配合间隙，既不会因为间隙过大导致填充的密封材料被介质压力挤出，也不会因为间隙过小在轴高速旋转时出现抱轴、磨轴的问题。填料腔的深度按照填充4-5圈密封填料的空间设计，相邻两圈填料的切口位置在安装时需要错开120度以上，避免介质从切口的贯通缝隙处泄漏，压盖的压紧面设计有15度的导向锥面，拧紧压盖螺栓时可以均匀挤压填料，让填料径向胀开紧密贴合轴表面和腔体内壁，不会出现局部压得过紧导致轴温过高、局部压得太松出现泄漏的情况。

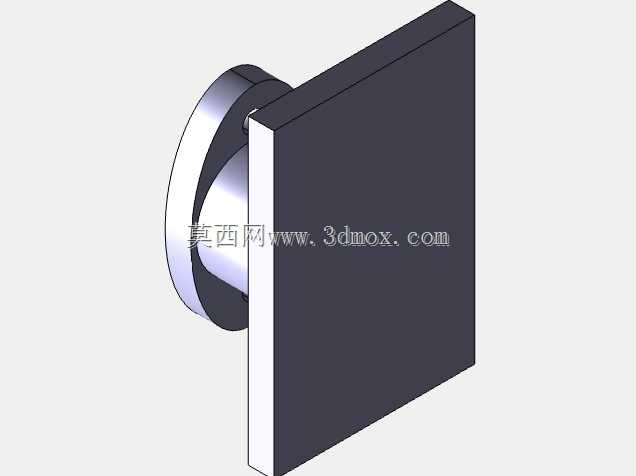

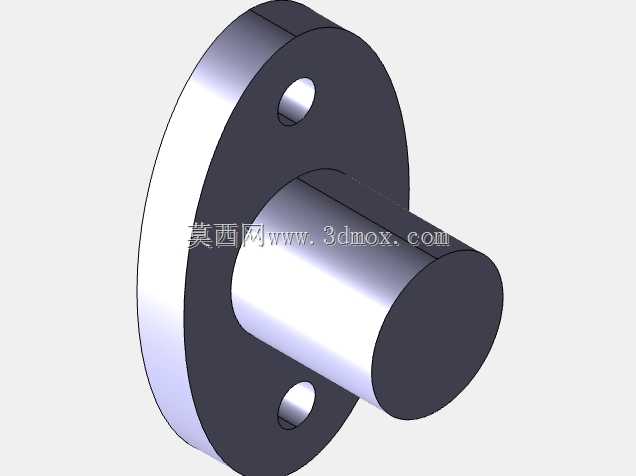

　　从安装边界来看，这套结构的连接法兰采用止口定位设计，法兰端面上的密封槽适配O型圈或者金属缠绕垫，和设备壳体装配时止口嵌入壳体的定位孔内，能保证填料函的内孔和轴的同轴度控制在0.02mm以内，避免轴运转时出现偏磨。很多现场运维人员反馈填料用不了半个月就漏，很大一部分原因是安装时没有找正同轴度，轴每转一圈就会局部磨损填料，短时间内就会磨出泄漏通道。穿轴部分的外伸长度根据现场的安装空间做了适配，压盖的螺栓孔设计成长条孔，不需要完全拆掉螺栓就能松开压盖添加或者更换填料，大幅减少现场维护的停机时间。

　　设计这类密封结构的时候，首先要匹配使用场景的介质特性和工况参数，如果是输送清水、常温润滑油的工况，填料可以选用浸油石棉盘根或者聚四氟乙烯盘根；如果是输送高温蒸汽、腐蚀性化工介质的工况，就要选用柔性石墨盘根或者碳纤维增强的密封填料，对应的填料腔内壁和轴表面的粗糙度也要控制在Ra1.6以下，避免粗糙的表面快速磨损填料。压盖的压紧力不能一次性拧死，要在设备试运行过程中逐步调整，以每分钟滴出3-5滴介质为最佳状态，这部分滴漏的介质可以起到润滑轴和填料接触面的作用，反而能大幅延长填料的使用寿命，很多新手运维会把压盖拧到完全不滴漏，结果运行不到几小时就因为摩擦过热烧坏填料，甚至磨伤轴的表面。

　　另外这套结构的填料腔底部设计了水封环接口，对于负压工况或者输送有毒有害介质的场景，可以通过水封环注入压力略高于腔体内压的密封水，既可以阻止外界空气进入泵腔影响泵的汽蚀性能，也可以阻止有害介质向外泄漏。很多人在建模的时候容易忽略水封环的位置对齐，把水封环的接口和填料位置错开，导致密封水无法均匀分布到轴的周围，起不到水封的作用。从三维建模的角度来说，这套结构的所有配合面都做了公差标注，装配时可以完全按照干涉检查的结果调整配合间隙，不需要现场反复修配，压盖和填料腔之间预留了3-5mm的调整余量，在填料磨损后可以通过拧紧压盖补偿磨损量，直到填料完全耗尽再更换，能有效降低设备的运维成本。

　　在实际的工业场景中，填料函相比机械密封的优势在于结构简单、维护成本低、对工况的适应性强，哪怕是介质里含有少量固体颗粒的场景，只要定期调整压盖的压紧力，就能维持稳定的密封效果，不会像机械密封那样一旦固体颗粒进入密封面就会快速失效。这套结构的所有棱角都做了R2的倒角处理，既避免安装时割伤密封填料，也能防止运维人员拆装时被锐边划伤，法兰连接的螺栓规格按照公称压力等级匹配，在1.6MPa的公称压力下不会出现法兰变形导致的静密封面泄漏问题。
