带单电池座18650锂离子电芯结构

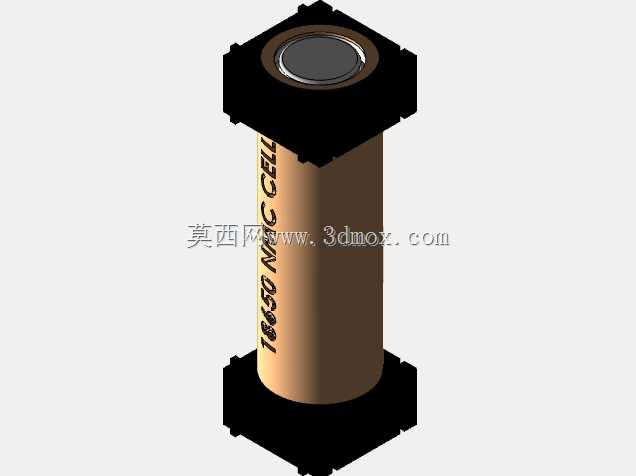

　　在便携式检测仪器、小型户外储能模组、消费类手持设备、低压工控备用电源的结构开发环节，18650规格圆柱电芯的固定与导电连接设计，是直接影响整机组装效率、供电可靠性与维护便捷性的核心细节，不少初入结构设计领域的工程师容易忽略电芯固定座的配合公差，导致后期组装出现电芯卡滞、接触不良、受震动松脱的问题。这款带集成单电池座的18650 NMC锂离子电芯结构，在设计阶段就充分考虑了量产组装与实际使用的各类边界条件，没有采用额外叠加独立电池弹片、固定支架的分体式方案，而是将电芯两端的定位固定结构与电芯本体做了适配化的整合设计。

　　从实际应用场景来看，这类单电芯1P配置的结构，多用于单节供电的小型手持设备、电路板RTC备用电源、小型LED照明装置、低功耗传感节点的供电单元，不需要多串多并的复杂汇流结构，对安装空间的占用控制要求更高。从功能特性上看，该结构的电芯额定参数为3.6V、2.9A放电能力，适配常规三元锂18650电芯的电气性能，两端的黑色固定座采用卡扣式限位设计，不需要额外打胶或者螺丝固定，就能将电芯牢牢限制在安装位内，固定座上预留的导电接触位可以直接对接设备主板的供电弹片，省去了单独焊接电芯极耳的工序，既提升了组装效率，也避免了焊接高温对电芯密封结构造成的潜在损伤。在设计思路上，建模时严格遵循18650电芯的标准外形公差，电芯本体直径控制在18mm标准尺寸，长度匹配65mm的常规规格，两端固定座的外轮廓做了方形切边处理，相比圆形固定座更适配设备内部的方形安装仓，不会出现电芯在仓内转动导致接触错位的问题；固定座与电芯本体的配合间隙控制在0.1mm以内，既保证组装时可以顺畅将电芯压入固定座，又不会因为间隙过大导致电芯晃动。

　　安装边界方面，整个带座电芯的最大外轮廓由两端固定座的方形尺寸决定，设计时将固定座的对边宽度控制在22mm，整体总长度控制在70mm以内，安装时只需要在设备壳体或者PCB板上预留对应尺寸的方形安装槽，槽位深度匹配整体长度即可，不需要额外设计固定压片，槽壁对应固定座的卡扣位置预留0.5mm的卡位凸点，就能完成整个电芯组件的免螺丝固定。导电接触部分的设计也做了冗余考量，固定座上的接触端采用沉台结构，将导电接触片内嵌在沉台内，避免组装过程中接触片被磕碰变形，同时接触片的弹性行程预留1.5mm，即使设备出现1米高度内的跌落冲击，接触片也能始终保持与电芯极柱的可靠接触，不会出现瞬间断电的情况。

　　另外，该结构的固定座设计具备通用性，只要是标准尺寸的18650圆柱电芯，不管是三元锂材质还是磷酸铁锂材质，都可以适配装入，不需要针对不同化学体系的电芯重新修改固定座结构，对于需要切换电芯供应商、调整电芯配置的项目来说，能够大幅减少结构改模的成本与周期。在实际建模过程中，对电芯表面的标识、极柱的绝缘环、固定座的卡扣细节都做了1:1的还原，结构工程师在做整机装配干涉检查时，可以直接导入该结构进行配合验证，不需要再单独绘制电芯与固定座的简化模型，能够有效缩短前期结构设计的周期，也能避免因为简化模型尺寸偏差导致的后期组装干涉问题。针对震动工况下的使用场景，比如车载便携设备、户外作业手持终端，固定座的卡扣设计做了防脱倒钩，倒钩的咬合深度为0.8mm，即使在持续震动的环境下，固定座也不会从电芯上松脱，保证电芯连接的可靠性。
