多功率通用刚性太阳能电池板结构

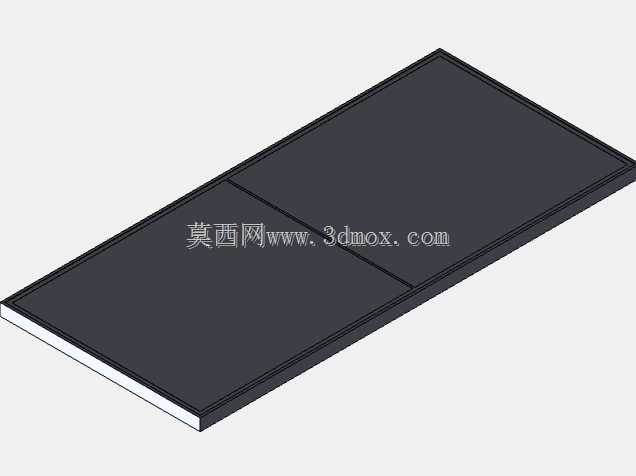

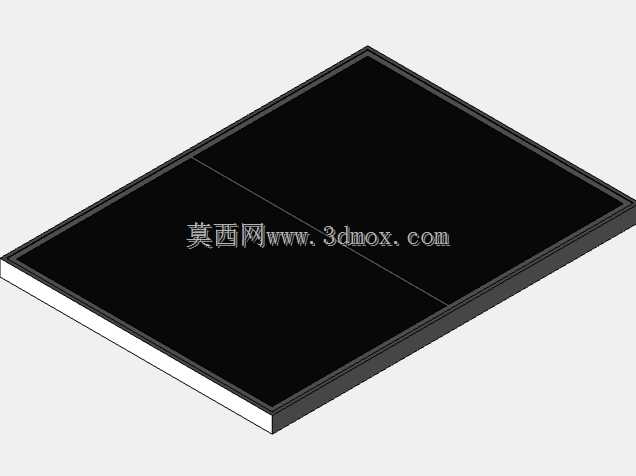

　　在分布式离网光伏电站搭建、户外独立供电系统配置、小型民用光伏储能项目的前期方案设计阶段，设计人员往往需要快速匹配不同功率等级的光伏组件尺寸参数，来完成支架排布、安装空间校核、系统容量配比的工作，这套覆盖50W到555W多功率段的刚性太阳能电池板三维结构，就是为了适配这类快速方案设计需求而搭建的，能够帮助结构工程师在方案阶段不用逐一调取各厂商的详细产品图纸，就能完成整体布局的初步规划。

　　从实际应用场景来看，这类刚性太阳能电池板的适用范围覆盖了从户用离网供电、通信基站后备光伏供电、户外监控设备独立供电，到小型工商业分布式光伏的前期排布设计，不同功率段的电池板对应不同的安装场景：50W、100W这类小功率板型多用于小型户外设备供电、便携光伏储能配套，120W、190W板型多用于户用小型离网系统、房车光伏供电，330W、555W这类大功率板型则多用于固定式分布式电站、集中式小型离网站点的搭建。

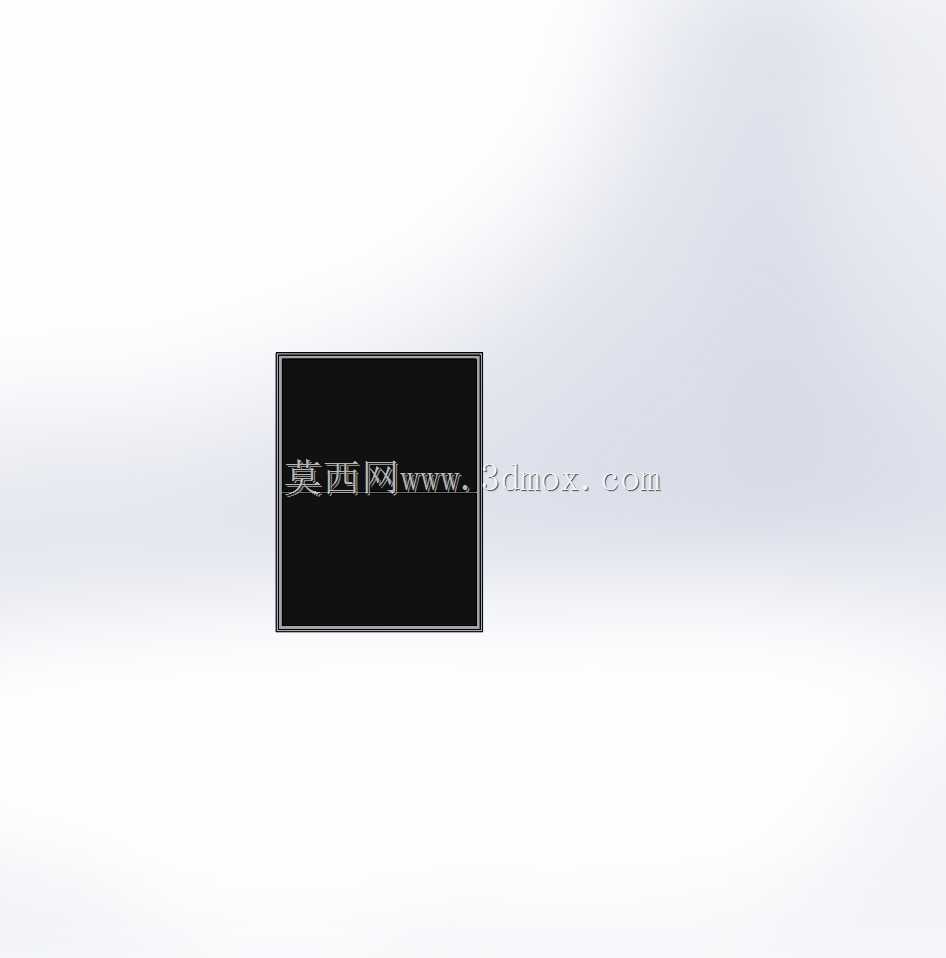

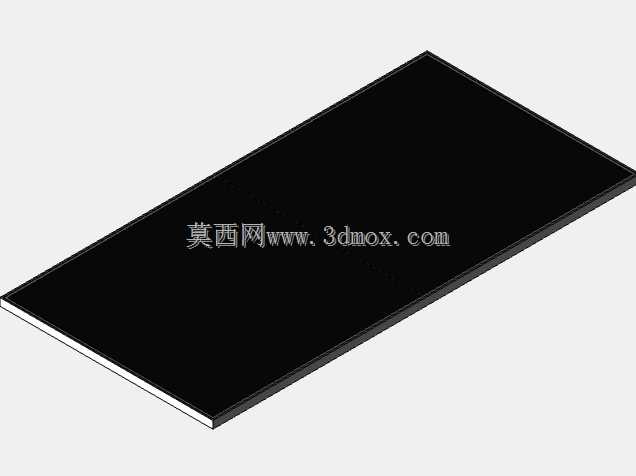

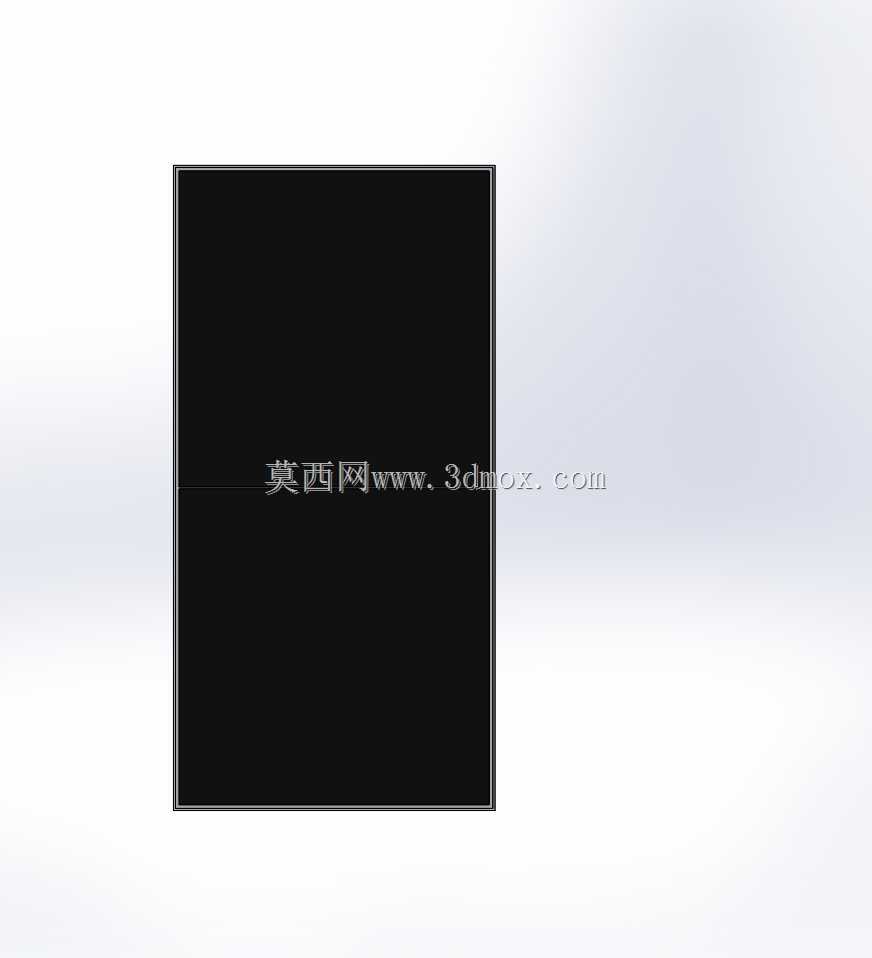

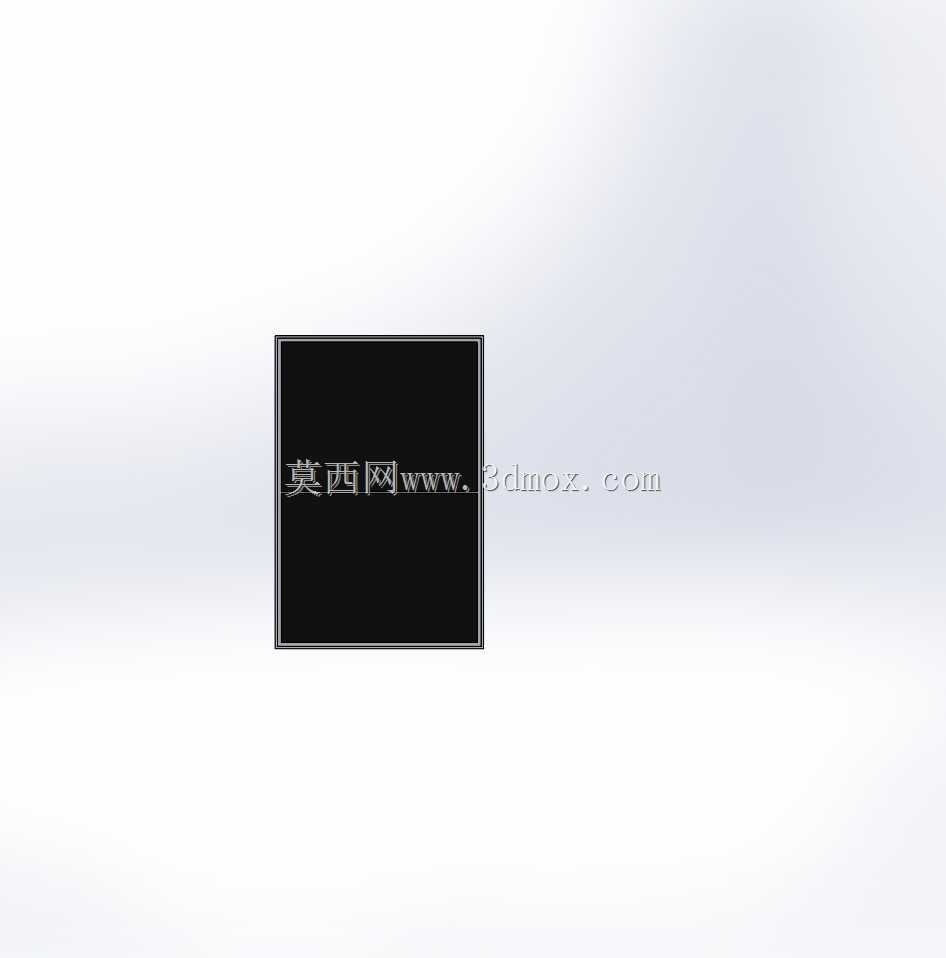

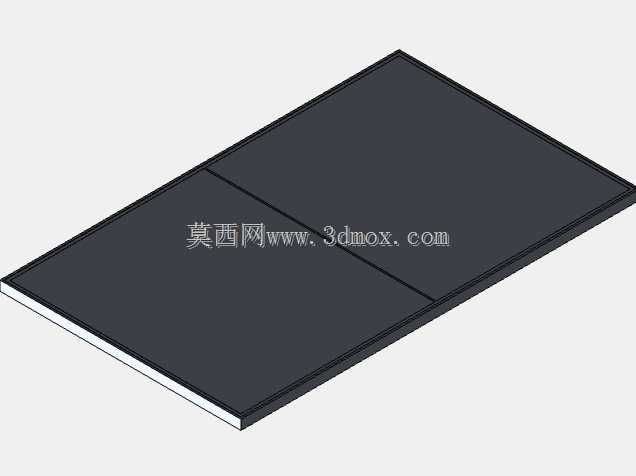

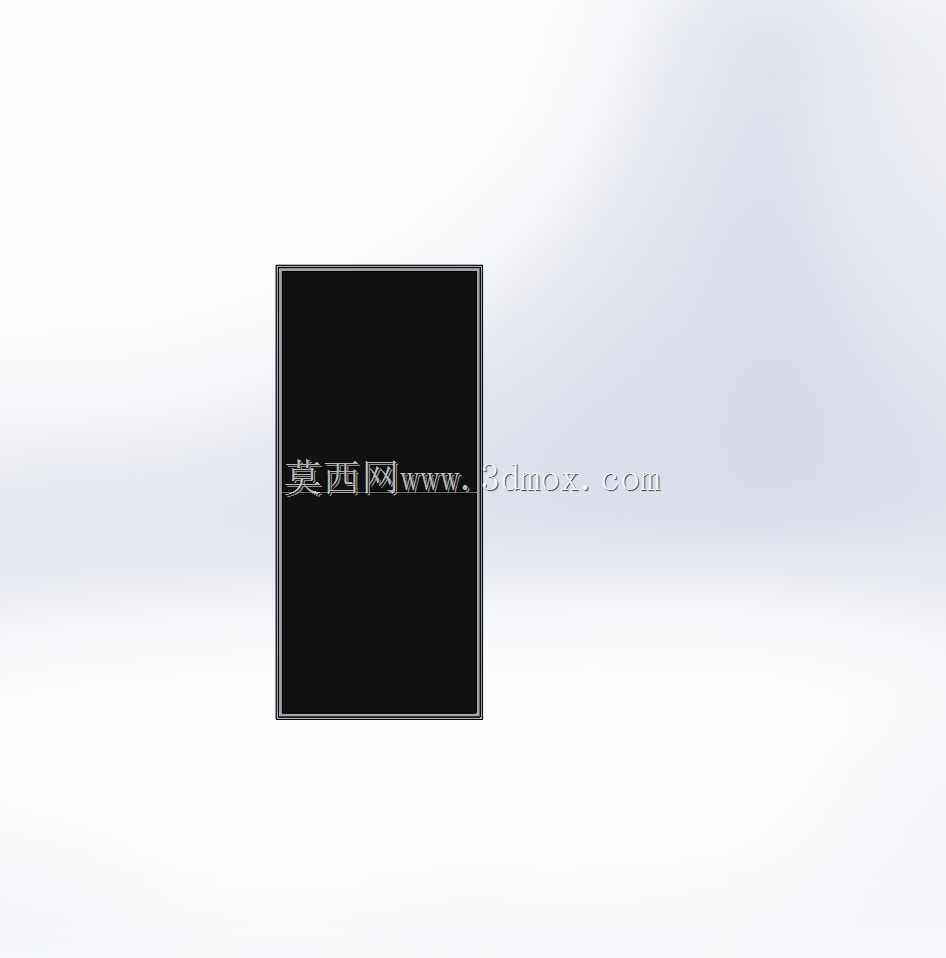

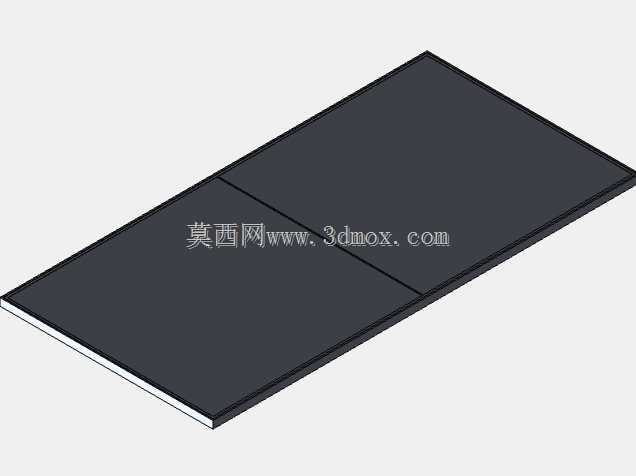

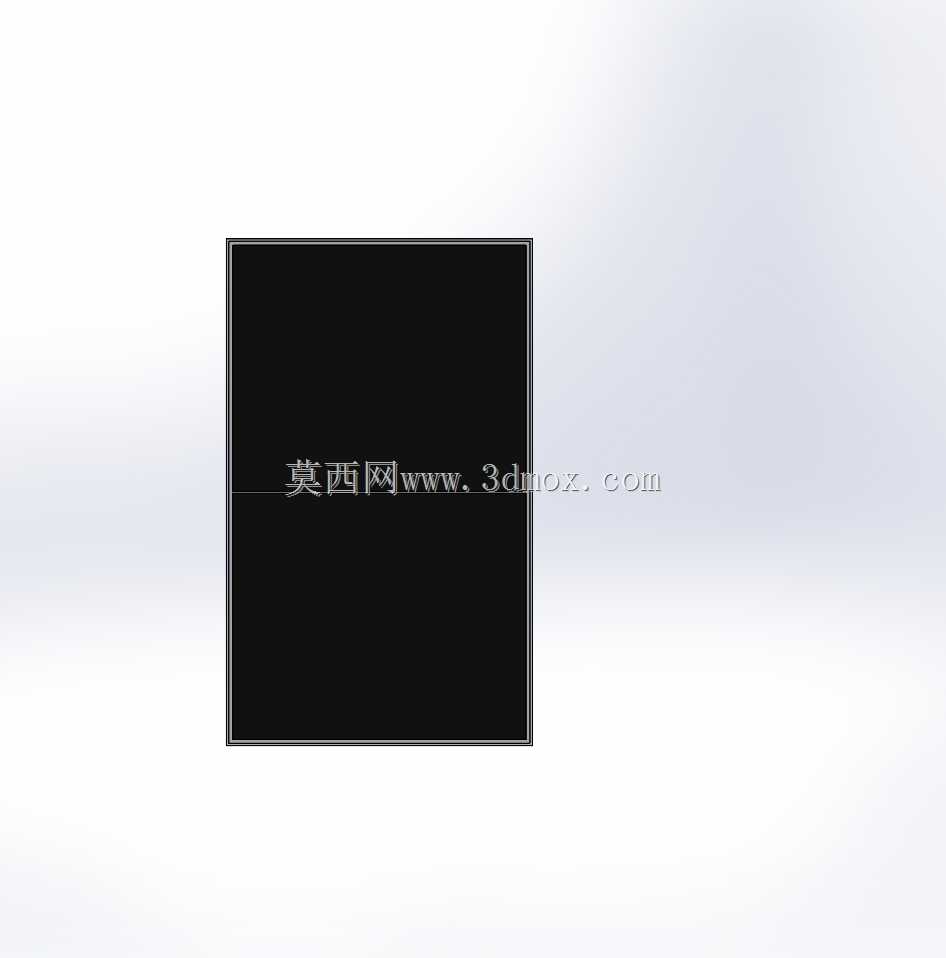

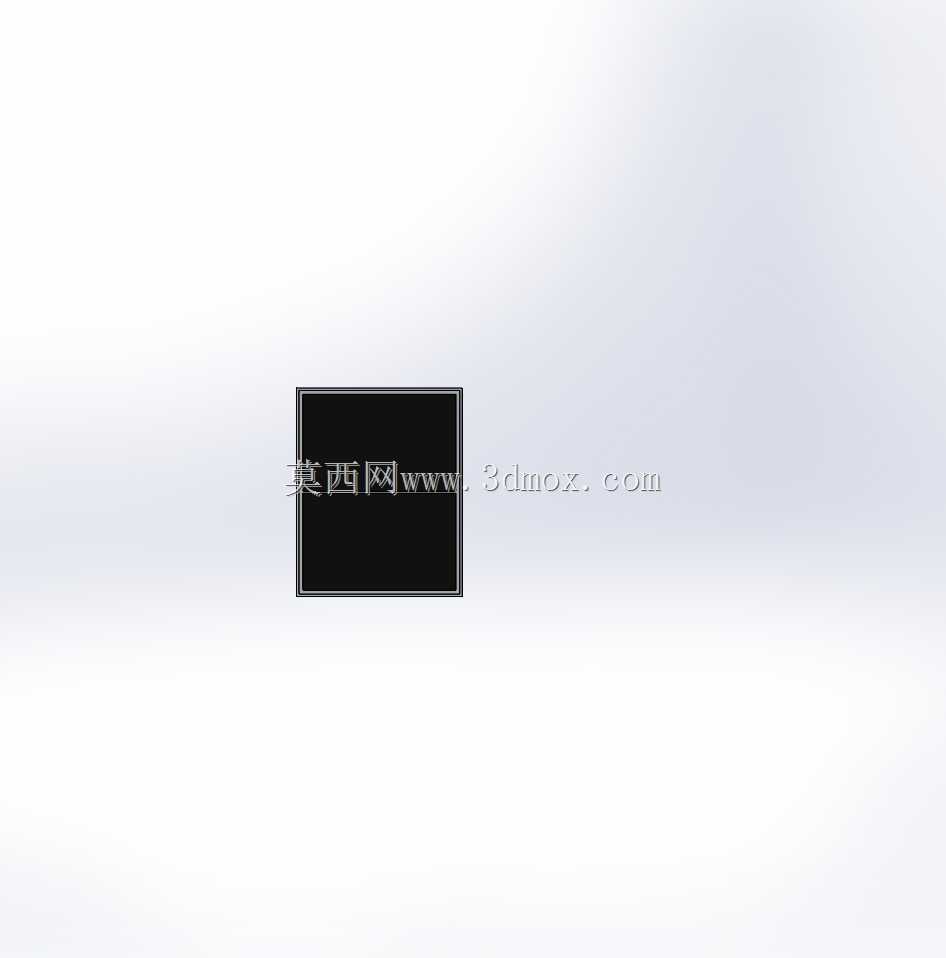

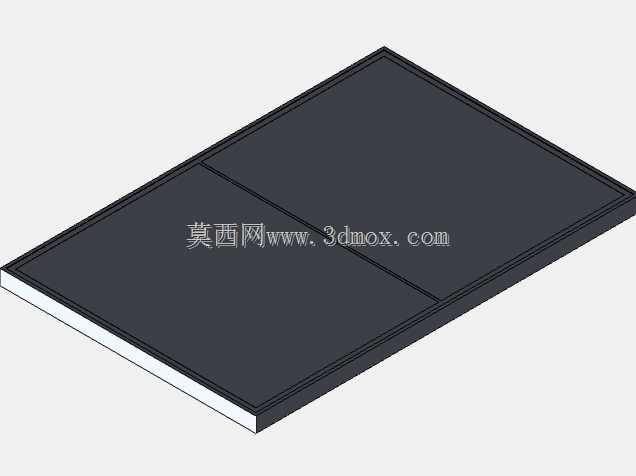

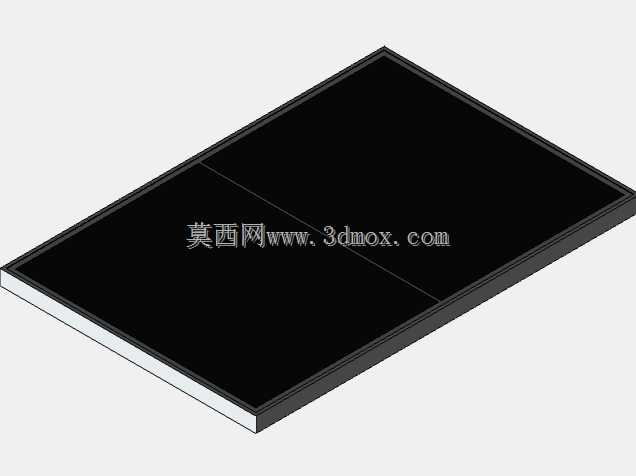

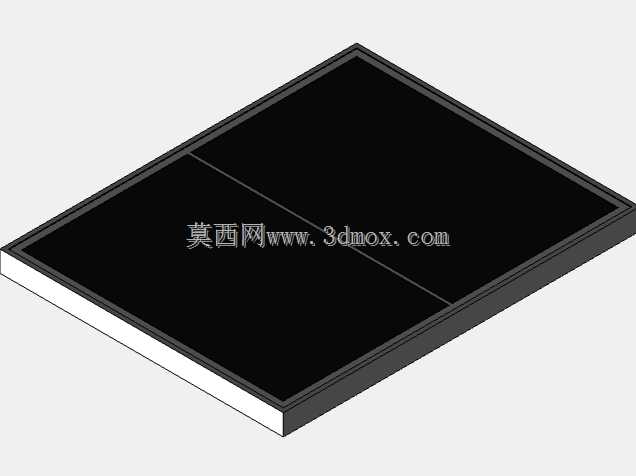

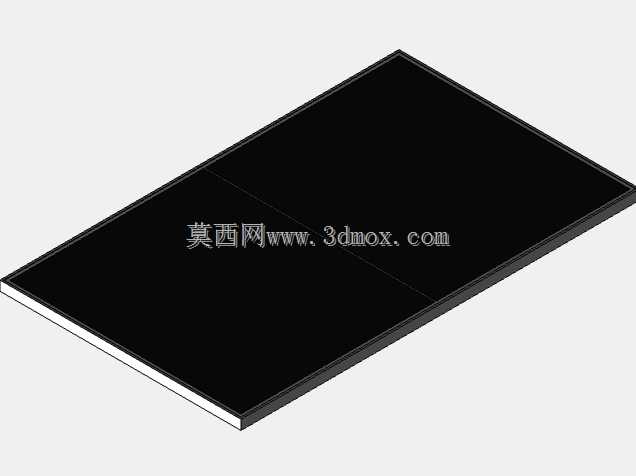

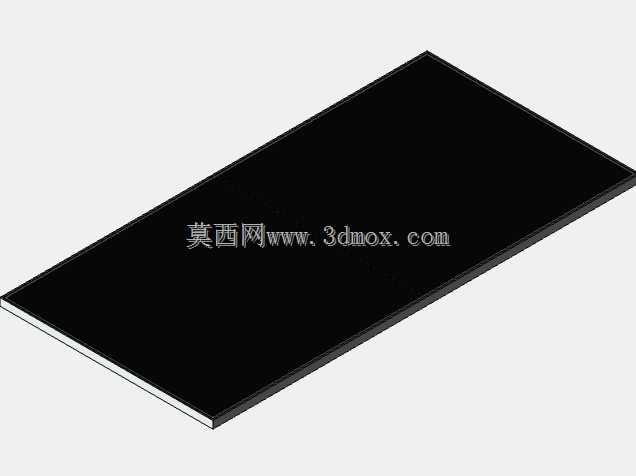

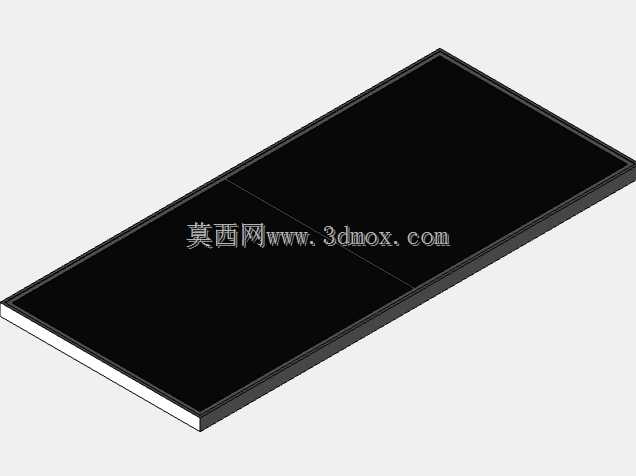

　　这套模型的设计思路完全围绕尺寸还原展开，没有做过多的内部电路细节刻画，核心是还原不同功率等级刚性太阳能电池板的外部轮廓、边框结构、安装孔位的通用尺寸基准，所有尺寸参数均参考市面主流刚性光伏组件的通用规格设定，能够满足方案设计阶段的空间排布、干涉检查需求。模型还原了刚性太阳能电池板的典型结构：外层的铝合金边框做了等比例的厚度还原，边框上的安装缺口、固定孔位的位置都按照通用安装规范设置，中间的光伏层压件部分做了平面简化处理，没有刻画内部的电池片栅线细节，既保证了模型的轻量化，不会在大型装配体中占用过多系统资源，又能准确反映组件的实际安装边界。

　　从安装边界的参数来看，不同功率段的板型尺寸严格对应功率等级的常规规格，小功率板型的长宽尺寸适配小型支架的安装间距，大功率板型的尺寸则符合主流地面电站、屋顶电站的组件排布模数，边框的厚度统一采用常规刚性组件的35mm标准边框厚度，安装孔的位置距离板边的尺寸也符合通用光伏支架的安装孔位匹配要求，设计人员在排布组件的时候，可以直接通过模型确认相邻板件的间隙、支架的固定点位位置，不用再反复核对不同厂商的产品尺寸手册。

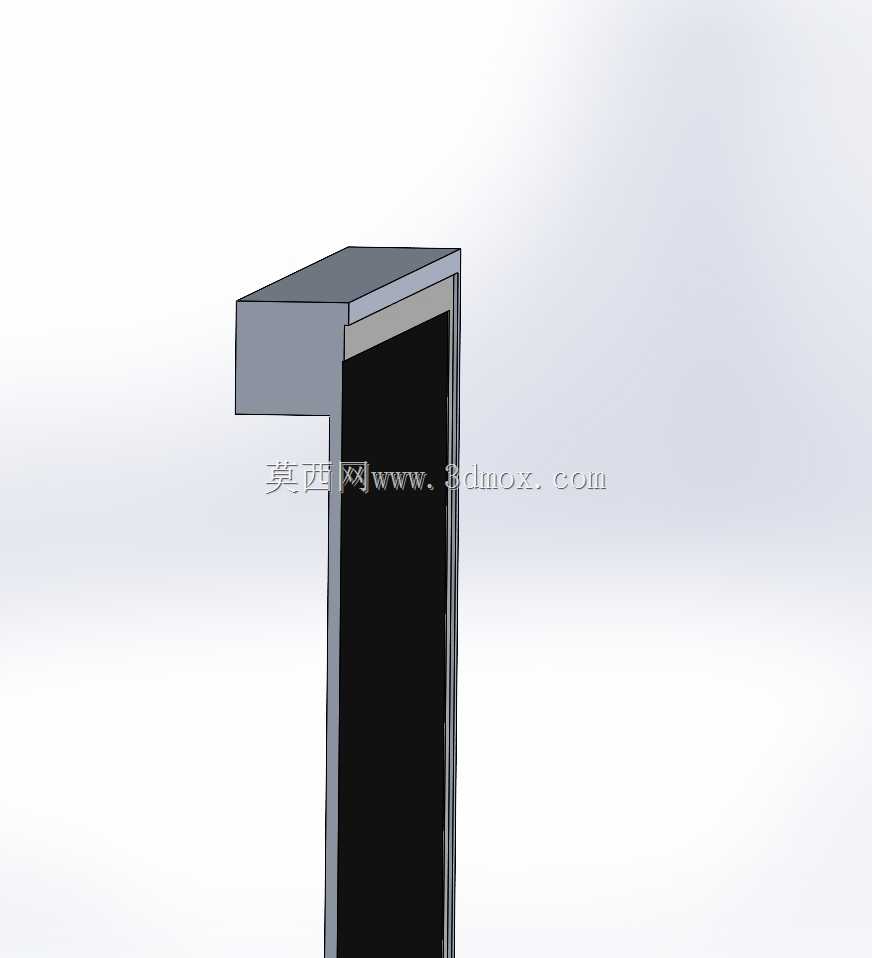

　　在实际的工程设计中，这类通用化的组件模型能够大幅提升方案设计的效率，尤其是在做前期方案投标、初步布局设计的时候，不需要针对特定厂商的特定产品做精细化建模，只需要用这类通用尺寸模型完成整体布局，确定系统的整体占空面积、支架的排布间距、线缆的走向规划，等到方案确定进入详细设计阶段，再替换成对应厂商的精细化产品模型即可。同时模型的边框结构还原了常规组件的倒角、安装槽细节，能够帮助设计人员在做支架配套设计的时候，确认压块的固定位置、压块的尺寸规格是否匹配，避免出现压块与边框干涉、固定点位不匹配的问题。

　　另外，这套模型考虑到了不同设计场景的使用需求，所有功率段的板型都采用了统一的坐标基准，原点设置在板件背面的安装中心位置，方便在装配体中快速对齐安装面、匹配支架的安装点位，不同功率板型之间可以快速替换，不需要重新调整装配约束，在做不同容量方案的对比的时候，只需要替换对应功率的板型模型，就能快速生成不同方案的布局图，对比不同方案的占地面积、排布合理性。

　　需要说明的是，这套模型属于方案级的通用结构模型，没有还原组件的接线盒、线缆等细节结构，也没有做内部的电路层建模，核心用途是结构布局与安装空间校核，如果需要做热仿真、电路仿真等精细化分析，还需要在此基础上补充对应的细节结构，但对于绝大多数结构设计、方案排布的工作场景来说，这个精度的模型已经完全能够满足使用需求，能够帮助设计人员减少大量的重复建模工作，把更多精力放在系统方案的优化上。
