异形镂空连接固定支架结构设计

项目分类:通用五金配件 发布时间:2025-01-01 ID:876428
  • 异形镂空连接固定支架结构设计

  这类异形镂空连接支架,在非标自动化设备、轻型工装夹具、户外骑行装备改装场景中应用十分广泛,核心作用是实现两个异径部件的刚性连接,同时兼顾整体结构的轻量化需求,避免多余材料带来的整机负载提升。从实际使用场景来看,这类零件常被用于需要跨距连接、同时存在安装空间受限的工位,比如小型输送线的侧边导向件固定、便携检测设备的握持结构连接、改装自行车的把立转接部位,都能看到类似结构的身影,它不需要额外的转接垫块,单零件就能完成不同孔径安装位的对接,减少装配环节的零件累计误差。

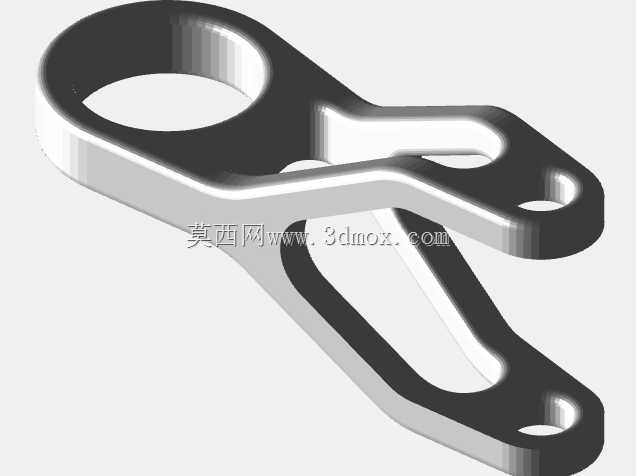

  从功能特性上看,该零件采用一体化弯折成型的结构逻辑,大端的整圆安装孔用于套接在固定直径的圆轴或柱类基准件上,孔壁做了等厚设计,保证套接后的接触面积足够,不会出现局部应力集中导致的压溃变形;延伸出的臂体做了双侧挖空的镂空处理,并非单纯为了造型,而是在保证截面抗弯模量满足载荷要求的前提下,去除非受力区域的材料,既降低零件自身重量,也能减少加工过程中的材料去除量,若采用金属机加工工艺,能有效缩短走刀路径,若采用3D打印或钣金冲压工艺,也能降低材料损耗。臂体末端的两个小孔为安装固定孔,孔位做了同轴度公差预留,可穿入螺栓或销钉完成与外接部件的锁紧,孔边的圆角过渡处理,能避免装配时螺栓头刮擦零件表面,也能分散孔位周边的应力,防止长期受交变载荷时出现孔边开裂的问题。

  设计思路上,首先需要确定两端安装位的中心距,这是整个零件的核心尺寸基准,中心距的公差直接影响最终装配的对位精度,通常这类连接支架的中心距公差会控制在±0.1mm以内,满足普通工装的装配精度要求。大端圆孔的内径需要匹配被连接件的外径,配合间隙根据使用场景调整,若为固定套接不常拆卸,可选择H7/p6的过盈配合,若需要频繁调整位置,则选择H8/h7的间隙配合,方便拆装调整。臂体的厚度设计需要结合实际承载需求计算,以常用的6061铝合金材质为例,当承受100N以内的径向载荷时,臂体厚度设置为5mm即可满足强度要求,不会出现明显的形变;若采用不锈钢材质,厚度可适当缩减至3mm,依靠材料本身的强度保证结构刚性。镂空区域的轮廓采用平滑的曲线过渡,没有尖锐的内角,一方面是避免加工时出现应力集中点,另一方面也能减少流体阻力,若该零件用在有气流或液体经过的场景,平滑曲面能降低扰流影响。

  安装边界方面,大端圆孔的轴向长度需要与被套接的柱类零件长度匹配,不能超出柱体的安装段长度,否则会出现套接不到位、锁紧后晃动的问题;臂体延伸段的宽度需要小于外接安装位的接触面宽度,保证两个小孔能完全对齐外接件的安装孔,不会出现孔位偏斜无法穿入紧固件的问题。零件的整体外轮廓没有突出的尖角,所有边缘都做了R0.5以上的圆角处理,既避免装配时划伤操作人员,也能在零件受冲击时减少应力集中导致的断裂风险。从截面来看,臂体的截面为等厚的矩形截面,抗弯截面模量计算简单,方便设计阶段快速校核强度,不需要复杂的有限元分析就能快速判断结构是否满足使用要求,对于快速设计迭代的练习场景来说,这类结构能很好地锻炼草图绘制、曲面过渡、特征切除的建模能力,也能帮助设计者理解结构强度与材料去除之间的平衡逻辑,避免为了造型随意挖空导致零件强度不足,或是为了强度过度冗余导致零件笨重浪费材料。在实际建模过程中,这类零件需要先绘制整体的轮廓草图,确定各个孔位的位置与大小,再通过拉伸、切除、圆角等基础特征完成建模,不需要复杂的曲面操作,却能很好地体现结构设计的实用性逻辑,每一处特征的存在都有对应的工程意义,没有多余的装饰性结构,完全服务于连接固定的核心功能。
