电源变压器用精密密封安装垫片结构设计

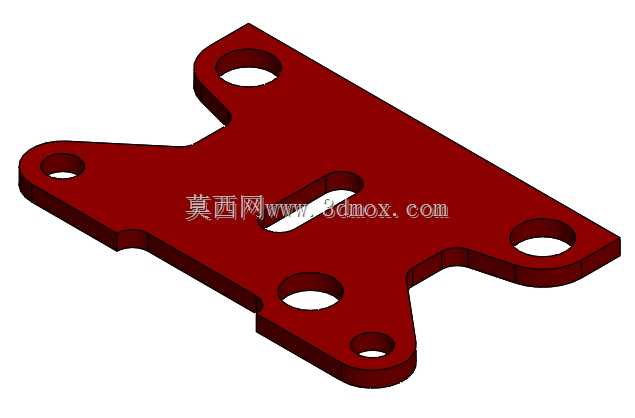

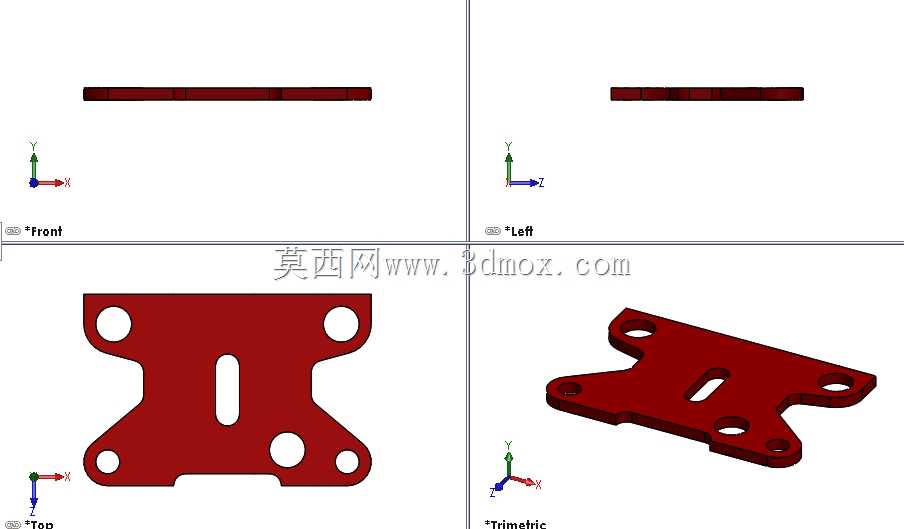

　　垫片中部开设的长条形通槽，一方面是为了避让变压器基座上的凸起定位柱，避免装配时垫片被顶起产生贴合间隙，另一方面也可以在垫片受压变形时提供形变余量，避免长期受压后垫片整体翘曲导致密封失效。不同于常规的圆形平垫片，这款垫片的轮廓做了多段切边处理，对应安装位周边的线束、接线端子的避让空间，装配后不会和周边的电气部件产生干涉，也不会因为垫片边缘突出过多堆积灰尘、吸附凝露，降低电气绝缘风险。设计过程中首先考虑的是密封面的压力均匀性，垫片的厚度设置经过反复校核，在螺栓达到额定锁紧扭矩时，整个密封面的压缩率控制在合理区间，既不会因为压缩量过大导致垫片永久变形失去回弹能力，也不会因为压缩量不足导致贴合面存在微观缝隙，实现防渗漏的密封效果。在电源变压器的整机装配环节，密封垫片是容易被忽略但直接影响设备运行稳定性的小尺寸核心零件，很多现场运维遇到的变压器渗油、内部线圈受潮、安装位应力集中开裂等问题，追根溯源都和垫片的设计精度、结构匹配度直接相关。这款密封垫片的设计，完全围绕电源变压器的实际装配工况展开，没有做多余的装饰性结构，所有轮廓、孔位、槽位的设置都对应明确的装配需求。从结构形态来看，垫片采用异形平板式结构，整体轮廓根据变压器安装基座的贴合面形状做了适配性切边，四个角位的安装孔位完全匹配变压器基座的固定螺栓间距，不需要现场二次打孔修型，装配时可以直接对位放置，能有效减少装配环节的对位误差。

　　孔位的位置度公差严格控制在装配允许的范围内，和螺栓的配合间隙经过优化，既保证安装时可以顺利穿入螺栓，也不会因为间隙过大导致密封面在螺栓周边出现压力空白区。从安装边界来看，垫片的整体外轮廓完全落在变压器安装基座的贴合面范围内，边缘不会超出基座的金属面，避免长期使用后垫片边缘受环境温湿度影响出现老化翘边，进而延伸到密封面内部导致密封失效。在实际应用场景中，这类垫片主要用在电源变压器的壳体结合面、接线端子安装位、基座固定面等需要静密封的位置，除了基础的密封防漏作用，还可以起到一定的应力缓冲作用，变压器运行过程中产生的细微振动，可以通过垫片的弹性形变吸收一部分，避免螺栓因为长期振动出现松动，也能减少硬接触导致的壳体漆面磨损、金属接触面锈蚀问题。

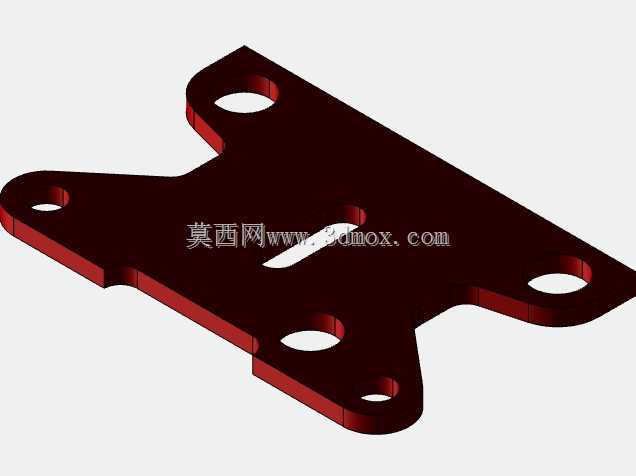

　　设计时还考虑了不同材质的适配性，结构本身的厚度均匀性控制严格，不管是采用耐油橡胶材质、绝缘纸板材质还是复合密封材质，都可以直接套用这个结构模型，不需要调整轮廓尺寸，能减少不同材质选型时的重复建模工作量。垫片上额外设置的几个小圆孔，除了对应小规格的辅助固定螺栓，也可以作为密封面的压力平衡孔，避免垫片和金属基座之间形成密闭空腔，在温度变化时空腔内的空气热胀冷缩导致垫片局部鼓包，影响密封的连续性。从建模的细节来看，所有的边角都做了微小的圆角处理，没有尖锐的直角毛刺，一方面是避免装配时划伤安装人员的手部，另一方面也能减少应力集中点，避免垫片在受压时从边角位置出现撕裂。

　　整个模型的建模过程完全遵循实际加工的工艺要求，没有设置无法加工的倒扣、薄壁锐角结构，不管是采用冲压加工还是模切加工，都可以直接导出工程图进行生产，不需要额外做工艺性修正。在设备选型配套时，只需要核对安装孔位的中心距、贴合面的轮廓尺寸，就可以确认这款垫片是否适配对应的变压器型号，不需要反复调整结构尺寸，能大幅缩短配套零件的设计周期。很多刚入行的结构设计人员在做这类密封垫片时，往往会直接画成简单的平板带孔结构，忽略避让位、形变余量、压力分布这些细节，实际装配后很容易出现渗油、垫片压溃、装配干涉等问题，这款垫片的结构设计把这些现场常见的问题都做了前置规避，每一处结构细节都对应实际装配和使用中的需求，没有冗余的设计元素。
