莫利诺电源变压器异形安装固定端板结构

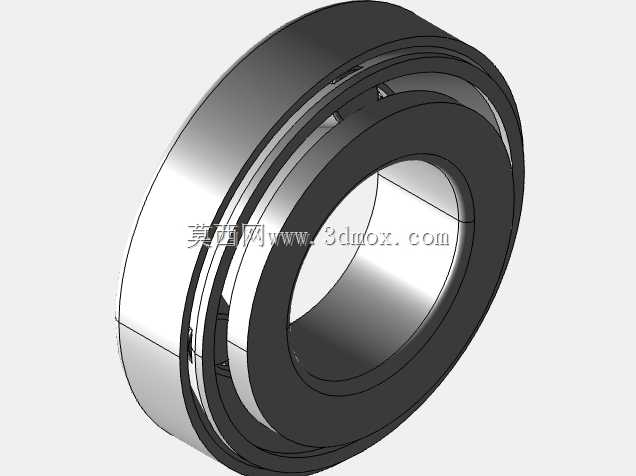

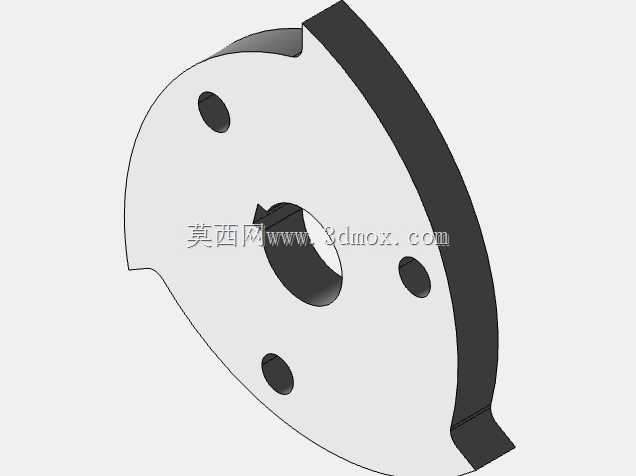

　　这款异形板件是电源变压器配套的安装固定端板，在中小功率工频电源变压器的装配场景中，这类端板承担着绕组轴向定位、整机安装对接、绝缘隔离的多重作用，常见于工业控制电源、小型机电设备供电模块、民用电器内置供电单元的结构组成中。从结构形态来看，板件采用非对称异形轮廓设计，并非规则圆形或方形结构，这种轮廓是为了适配特定设备仓内的局促安装空间，避让周边的电容、接线端子、散热筋等相邻零部件，避免装配时出现干涉问题。板体中心开设的通孔是为变压器中心磁柱或者输出轴类结构预留的穿装通道，孔位的直径公差需要控制在合理范围，既保证穿装部件能够顺利通过，又不会因为间隙过大导致绕组定位偏移，影响变压器的整体装配精度。

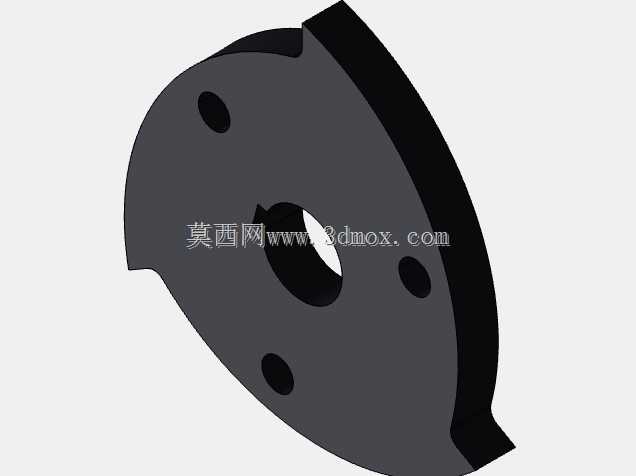

　　板面上均匀分布的三个小孔是安装固定孔，孔位的位置度经过精准校核，对应变压器骨架上的预装凸台或者设备仓内的安装螺柱，装配时可以通过螺丝或者卡扣实现端板与骨架、端板与设备壳体的刚性连接，防止变压器在设备运输、运行振动过程中出现松脱移位。板件边缘设置的两处凸起卡扣结构，是为了与变压器外层的绝缘护罩实现卡接配合，不需要额外打胶或者增加紧固件，就能完成护罩的快速装配，提升产线的组装效率，同时卡扣的扣合量经过反复验证，既保证护罩连接的牢固性，又不会因为扣合量过大导致护罩开裂或者拆装困难。

　　从设计思路层面，这类端板的轮廓生成完全是逆向匹配安装边界的结果：首先需要确认变压器在目标设备内的安装仓三维尺寸，标记出周边所有零部件的占位空间，再结合变压器自身的绕组外径、骨架端面尺寸，在不超出安装边界、不干涉相邻部件的前提下，最大化端板的覆盖面积，以此提升对绕组端部的防护效果，避免绕组端部的漆包线与周边金属部件接触造成绝缘破损。板件的厚度选择也经过多轮验证，厚度过薄会导致端板刚性不足，在螺丝锁紧时出现翘曲变形，无法有效压紧绕组；厚度过厚则会占用过多的轴向安装空间，挤占绕组的绕制空间，影响变压器的功率容量。

　　实际选型应用中，这类端板通常采用绝缘性能优异的工程塑料注塑成型，或者采用表面做绝缘喷涂处理的金属板材冲压成型，前者绝缘性能好、成型成本低，适合大批量民用产品场景，后者刚性更强、耐温性能更好，适合工业级高温运行场景。在安装对接环节，端板的非对称轮廓本身就具备防呆设计的作用，装配时只有轮廓方向与安装位完全匹配才能顺利装入，能够有效避免产线工人装反方向导致的装配故障，减少产线的不良品率。板件边缘的圆弧过渡处理，是为了避免锐边在装配过程中划伤操作人员、划破绕组外层的绝缘胶带或者相邻部件的导线绝缘层，所有非安装孔位的边缘都做了倒角处理，消除应力集中点，提升板件的抗冲击性能，避免设备在跌落、振动工况下板件出现开裂问题。在三维建模过程中，这类异形板件的建模需要重点关注轮廓线的顺滑度，所有曲面过渡都要保证G1连续，避免注塑或者冲压成型时出现应力集中导致的变形；安装孔位的位置需要与骨架、设备安装位的孔位做同轴度校验，确保虚拟装配时无干涉，实物装配时能够顺利对位；卡扣结构的尺寸需要预留合理的成型公差，考虑塑料件的收缩率或者金属件的回弹量，保证卡扣的连接可靠性。
