微型直插式内联拨动开关结构设计

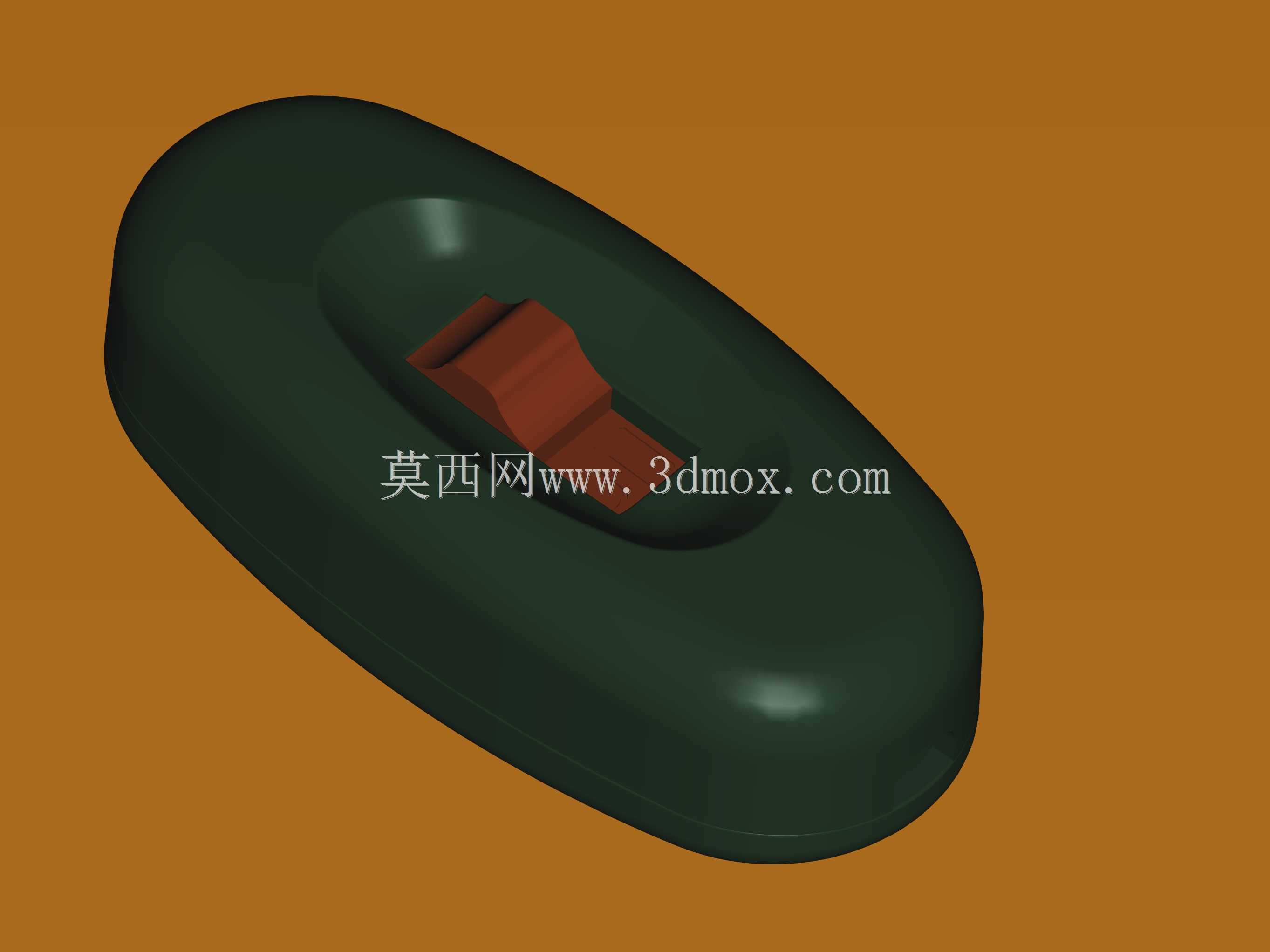

　　这类微型直插拨动开关主要适配小功率低压电路的通断切换场景，常见于老式便携电子设备、小型控制模组、复古电子改装项目中，作为电路回路的手动控制触点载体使用。不同于常规侧拨或卧式拨动开关，该款采用内联式引脚布局，引脚直接从开关本体底部垂直引出，焊接时无需额外弯折引脚，可直接穿过PCB板预留的安装孔完成波峰焊或手工焊接，引脚与开关内部黄铜接触触板直接连通，省去了内部转接导电件的接触电阻损耗，适合小电流信号回路或低功率供电回路的通断控制。从结构设计来看，开关本体采用椭圆弧面造型，整体轮廓无尖锐棱角，外壳选用绝缘性优异的硬质工程塑料注塑成型，表面做哑光磨砂处理，既可以避免日常使用中表面积累指纹污渍，也能提升手持拨动操作时的触感辨识度。

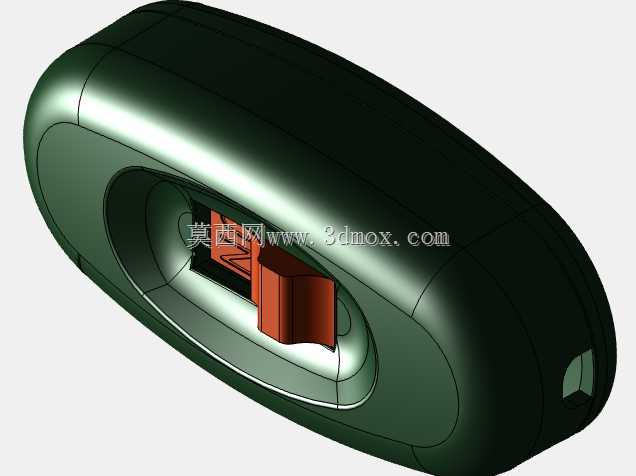

　　拨杆采用凸起式矮柄设计，拨杆表面做防滑纹理处理，拨动力度控制在适中区间，既不会因为外力轻微触碰就产生误动作，也不会因为拨动力度过大导致操作手感生涩，拨杆的行程设置为两档定位，切换到位时会有清晰的触感反馈，方便操作人员在盲操作场景下判断开关的通断状态。设计过程中重点考量了安装边界的适配性，开关本体的整体厚度控制在极低范围内，安装后突出PCB板面的高度很小，不会占用设备内部过多的垂直安装空间，适合内部空间紧凑的小型电子设备使用。引脚的间距按照常规直插元件的标准孔距设置，兼容通用PCB设计的孔位规范，设计电路板时无需单独定制特殊孔位，可直接套用标准直插元件的封装库完成布线。

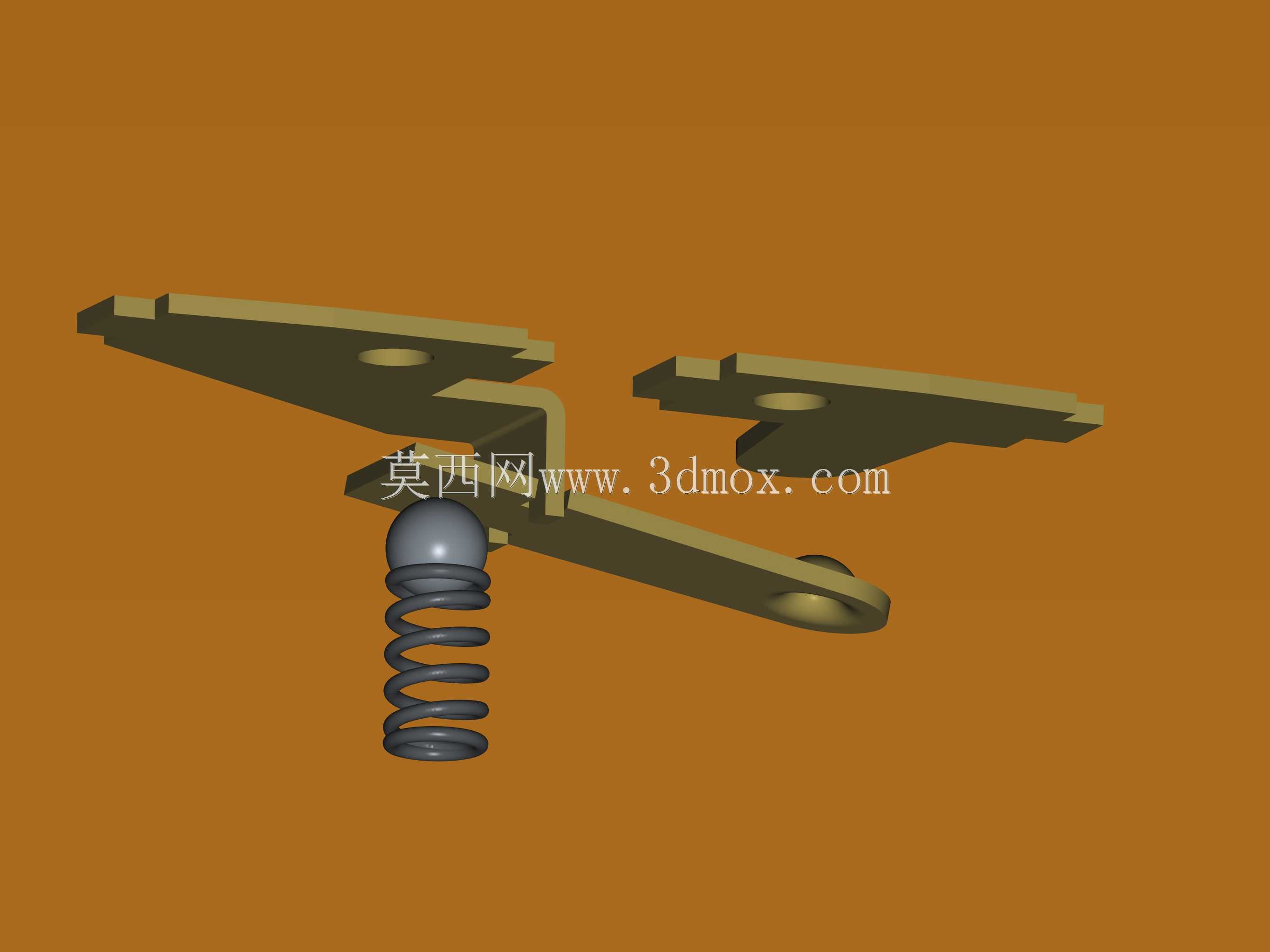

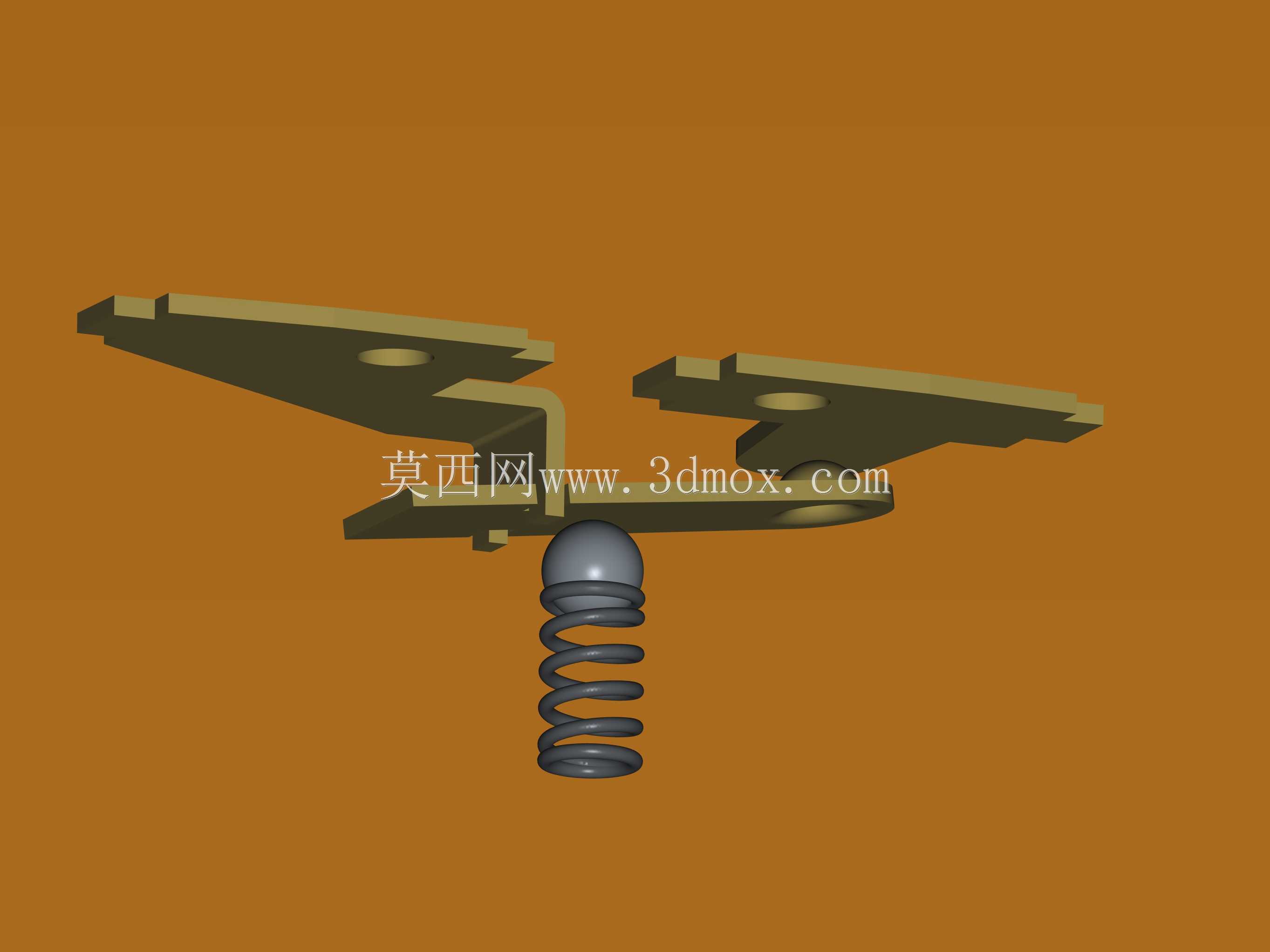

　　开关内部的接触触板采用黄铜材质冲压成型，触板表面做镀锡防氧化处理，既保证了导电性能的稳定，也能避免长期使用后触点氧化导致的接触不良问题，拨杆下方的动触片采用弹性铜材制作，每次拨动切换时动触片会与静触板保持稳定的接触压力，避免设备受到振动时出现触点瞬断的情况。在实际选型应用中，这类开关多用于电流不超过1A的低压直流回路，比如小型手持设备的电源通断、功能模块的切换控制、DIY电子项目的回路控制等场景，由于其整体造型小巧精致，也常被用于复古电子设备的维修替换场景，解决老旧配件停产无法采购的问题。

　　建模过程中对开关的所有配合间隙做了精准还原，包括拨杆与外壳之间的活动间隙、外壳上下盖的扣合结构、引脚与外壳的固定结构都按照实际零件的配合公差做了对应设置，模型可直接用于3D打印制作外壳配件，也可用于电路板装配阶段的干涉检查，提前验证开关与周边元件的安装距离是否符合安全规范，避免实际生产组装时出现元件干涉无法装配的问题。开关的外壳边缘做了小圆角过渡处理，既可以提升注塑生产时的脱模效率，也能避免安装过程中尖锐边缘划伤操作人员或损坏周边导线绝缘层。拨杆的位置设置在本体顶面的中心区域，操作时手指可以很方便地触碰拨杆完成切换动作，不会因为拨杆位置过于靠边导致操作时手指与周边元件产生磕碰。
