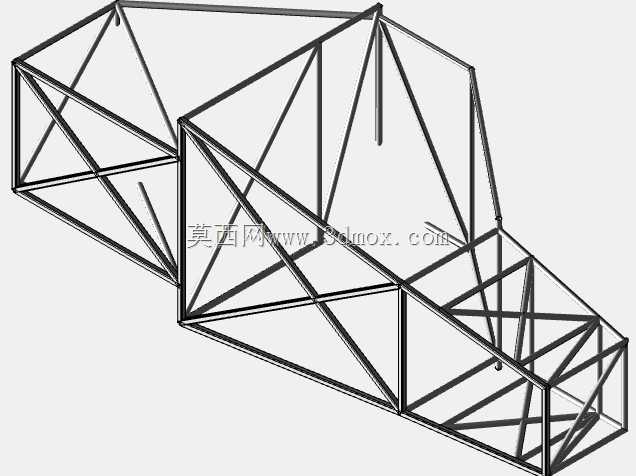

城市电动竞赛车辆管式桁架底盘结构

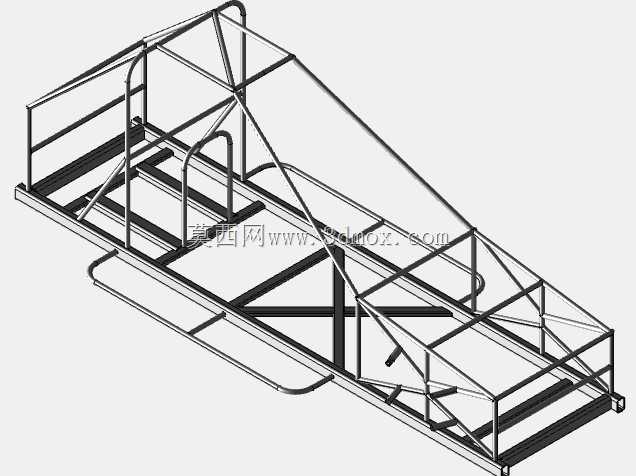

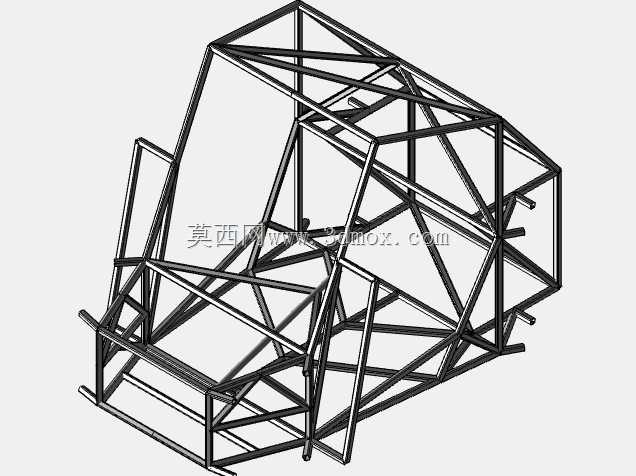

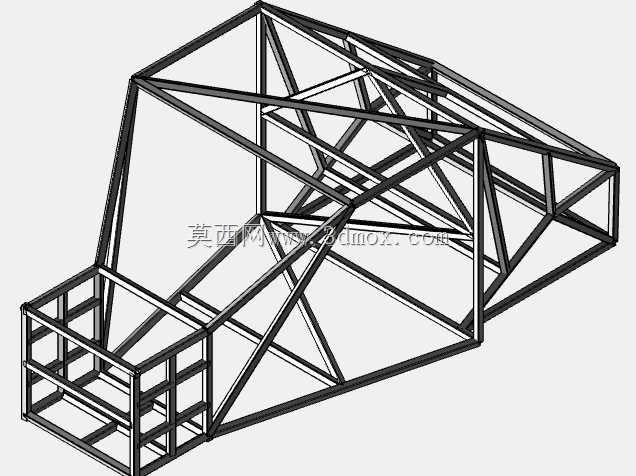

　　设计过程中首先围绕人机工程边界搭建基础框架，先确定驾驶位的坐姿空间、踏板操作行程、方向盘操作范围的硬点边界，确保不同身高的车手都能获得舒适的操作姿态，避免因为车架杆件干涉影响驾驶操作，这也是竞赛类底盘和工业设备机架最核心的差异——所有结构布局都要优先服务于车手的操作需求，再去匹配动力系统、悬架系统、电池组的安装点位。从结构特性来看，整个底盘全部采用圆形薄壁管材拼接，所有节点都采用相贯线焊接形式，管材的规格根据不同位置的受力大小匹配，主纵梁、防滚环区域采用更大管径、更厚壁厚的管材承受主要的冲击与扭转载荷，侧边防撞结构、前部吸能区域则通过管材的三角桁架布局分散碰撞能量，乘员舱周围的结构形成连续的封闭传力路径，在发生侧翻、正面碰撞时能够为车手保留足够的生存空间，不会出现结构侵入乘员舱的情况。该管式桁架底盘专为城市环境下的电动车辆竞赛场景开发，核心服务于大学生电动方程式、城市节能车竞速等对车架重量、结构刚度、人机适配性有严苛要求的赛事场景，区别于民用量产车的冲压焊接一体式底盘，这类管式空间桁架结构能够在极低的自重水平下实现极高的扭转刚度，是小批量定制化竞赛车辆的首选车架形式。从实际使用场景来看，这类底盘需要同时适配铺装路面的高速过弯、急加减速工况，以及城市竞赛路线中可能出现的颠簸、路肩冲击等复杂载荷，所有杆件的受力路径都经过多轮迭代优化，不存在冗余的结构设计。

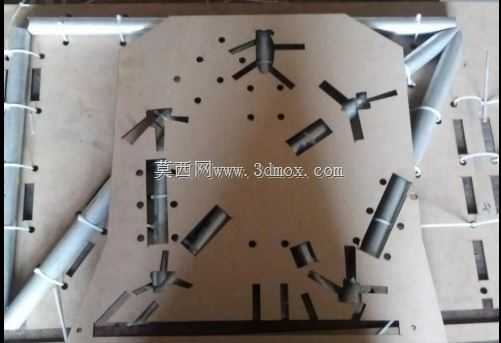

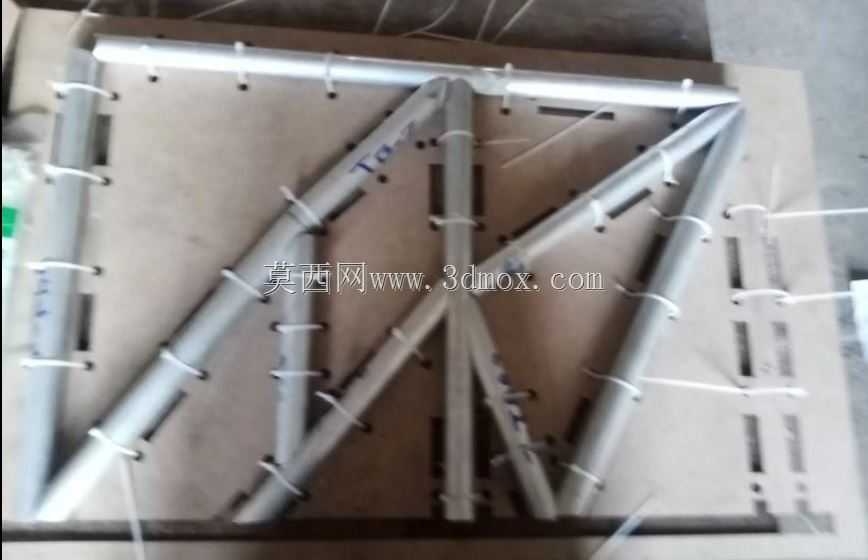

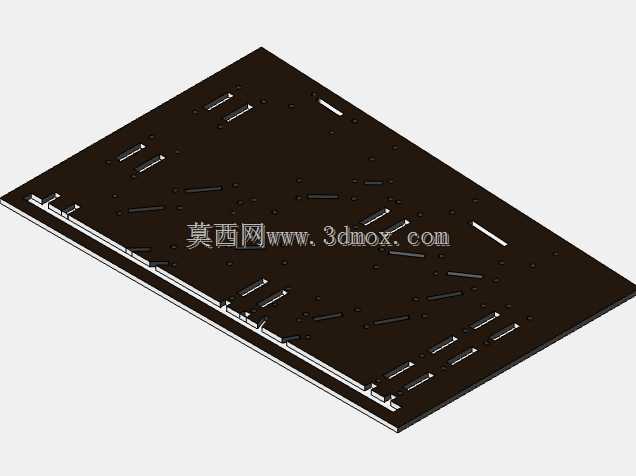

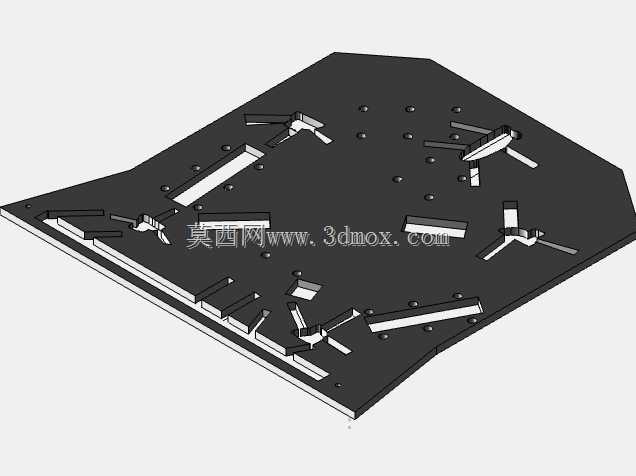

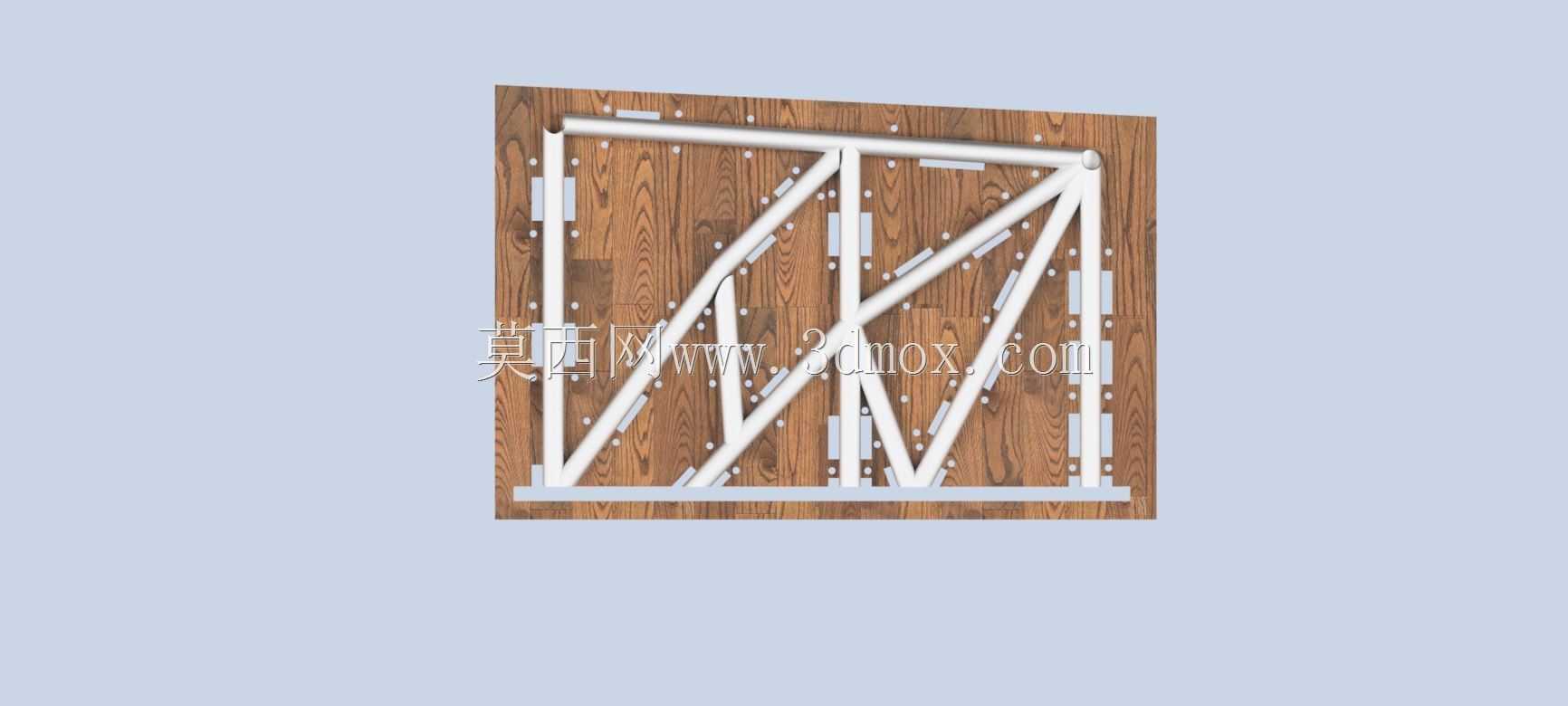

　　悬架安装点的位置精度是这类底盘设计的核心控制指标，P1、P2两组悬架支架的焊接定位直接决定了车轮定位参数的准确性，设计时将这两个安装位做成了快速定位的标准化组件，在焊接工装的辅助下能够快速完成定位焊接，减少后期调校的工作量，避免因为安装点位置偏差导致的轮胎异常磨损、操控特性偏离设计目标的问题。整个底盘的安装边界完全围绕赛事规则设定，前部预留出足够的空间安装前悬、转向机构与前部吸能结构，中部乘员舱区域严格按照规则要求保留足够的侧向、头部安全间隙，后部区域匹配电机、减速器、电池组与后悬的安装点位，所有外接部件的安装孔位都在建模阶段完成了对位匹配，不需要后期在管材上额外打孔削弱结构强度。

　　和传统的钣金拼接底盘相比，这种管式桁架结构的重量能够降低40%以上，扭转刚度反而可以提升30%左右，非常适合小批量制作的竞赛车辆使用，建模过程中通过框架生成工具快速生成管材的相贯线结构，能够直接导出加工图纸用于管材的激光切割与弯管加工，所有杆件的下料长度、切割角度都可以直接从模型中提取，减少加工过程中的试错成本。在载荷传递路径的设计上，所有的杆件都尽量只承受轴向拉压载荷，避免出现受弯的细长杆件，通过三角桁架的布局形式将各个方向的载荷分散到多根管材上，不会出现局部应力集中的薄弱点，即使某一根管材出现受损，相邻的结构也能够临时分担载荷，避免整个车架瞬间失效。

　　底盘下部的结构预留了电池组、控制器等低压电气部件的安装空间，所有安装点都设计在桁架的节点位置，避免在管材中段打孔安装导致的结构强度下降，侧边防撞结构的高度完全匹配赛事规则要求，在发生侧面碰撞时能够第一时间接触障碍物，将冲击力传递到整个车架结构上，不会直接撞击到车手。转向机构的安装位预留了足够的调节空间，能够根据不同车手的驾驶习惯调整方向盘的倾角与前后位置，踏板组的安装区域也设计了可调节的安装支架，适配不同的踏板行程需求。整个桁架结构的外形完全贴合赛事的尺寸限制要求，轴距、轮距、前部突出量、后部突出量都严格控制在规则允许的范围内，外部覆盖件的安装点位也在建模阶段同步预留，后期安装碳纤维或玻璃纤维覆盖件时不需要额外在车架上焊接支架。
