C型三孔弧形连接安装垫片结构设计

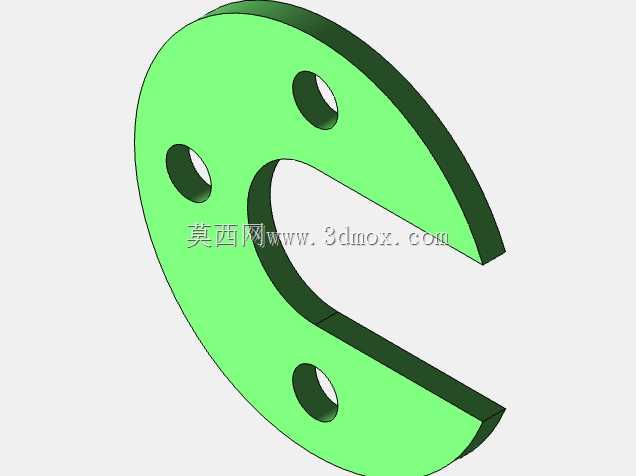

　　从结构设计逻辑来看，整体采用等厚度弧形板构型，主体轮廓为大半径圆弧切出开口缺口，缺口的两个端面保持平行且与弧形内圆、外圆平滑过渡，避免尖角位置产生应力集中，三个安装通孔沿弧形周向均匀排布，孔位的中心距经过匹配对应安装螺栓的排布间距设计，安装时三个螺栓穿入后可以形成稳定的三角固定支撑，相比两孔固定结构，能有效抵消垫片受侧向力时产生的转动扭矩，防止长期运行过程中垫片移位、松脱。在各类机电设备的装配环节中，这类C型三孔弧形垫片常出现在需要侧向卡装、周向限位的连接场景里，比如小型变压器绕组端部的固定支架、低压配电柜体内部的线缆抱箍配套垫板、小型传动机构的轴端限位挡片位置，相比整圆形垫片，它的开口结构可以在不拆卸相邻轴类、杆类零件的前提下，直接从侧向卡入安装位置，大幅降低后期维护、零件更换时的拆装工作量，尤其适合空间紧凑、周边零件排布密集的装配区域。

　　设计过程中首先要确认安装位置的回转半径，外圆弧半径需要小于安装位的避让边界，避免垫片与周边相邻零件产生运动干涉，内圆弧半径要大于被卡装的轴、杆类零件的外径，预留0.2-0.5mm的装配间隙，既保证可以顺利卡入，又不会因为间隙过大导致安装后出现旷量；三个安装孔的孔径要匹配对应规格的螺栓外径，孔边做0.2mm的倒角处理，去除冲孔或机加工产生的毛刺，防止装配时刮伤螺栓螺纹或者安装面的防腐涂层。厚度方向的尺寸需要根据实际承受的压紧力核算，这类垫片通常采用Q235钢板冲压成型，表面做镀锌钝化处理，在常规的低压电气、小型机械装配场景下，3mm的厚度即可满足1000N以内的压紧力需求，不会出现压溃、变形的问题。

　　开口处的两个端面需要保证平面度，当垫片卡入安装位后，端面不会与相邻零件的侧壁产生卡滞，弧形的内外轮廓边缘都做倒钝处理，避免安装过程中划伤操作人员的手部，也防止划破配套的绝缘垫片、线缆护套等非金属零件。在实际选型应用时，需要注意安装面的平面度，如果安装面存在超过0.1mm的台阶差，需要在垫片与安装面之间增加薄型调整垫，避免垫片压紧后产生翘曲，导致螺栓预紧力分布不均，长期受振动影响出现螺栓松动的问题。三个安装孔的位置度公差控制在Φ0.1mm以内，保证安装时螺栓可以顺利穿入，不需要强行铰孔修正，提升装配效率。

　　这类垫片的建模过程通常先绘制内外圆弧轮廓，修剪出C型开口的基础形状，再拉伸成实体，之后定位三个安装孔的中心位置，切除出通孔，最后对所有锐边做倒圆角或倒角处理，建模时需要注意圆弧与开口端面的相切约束，避免出现轮廓断点，保证后续导出工程图、生成加工刀路时不会出现轮廓错误。相比传统的整圆垫片，这种开口结构的零件材料利用率更高，冲压生产时的排样可以更紧凑，降低原材料损耗，同时侧向安装的特性也让它在设备后期运维场景中具备明显的效率优势，不需要完全拆卸周边的轴系、杆系零件，就能完成垫片的更换或者加装，在小型电气设备、轻工机械、自动化输送线的辅助固定位置都有广泛的应用空间。设计时还要注意开口的宽度尺寸，要略大于被卡装零件的外径，保证卡装过程中不需要过度扩张垫片就能顺利就位，避免强行装配导致垫片产生塑性变形，影响后续的固定精度。
