机器人高功率项目配电转接板结构设计

项目分类:变压器/电感器 发布时间:2025-01-01 ID:876557
  • 机器人高功率项目配电转接板结构设计
  • 机器人高功率项目配电转接板结构设计
  • 机器人高功率项目配电转接板结构设计

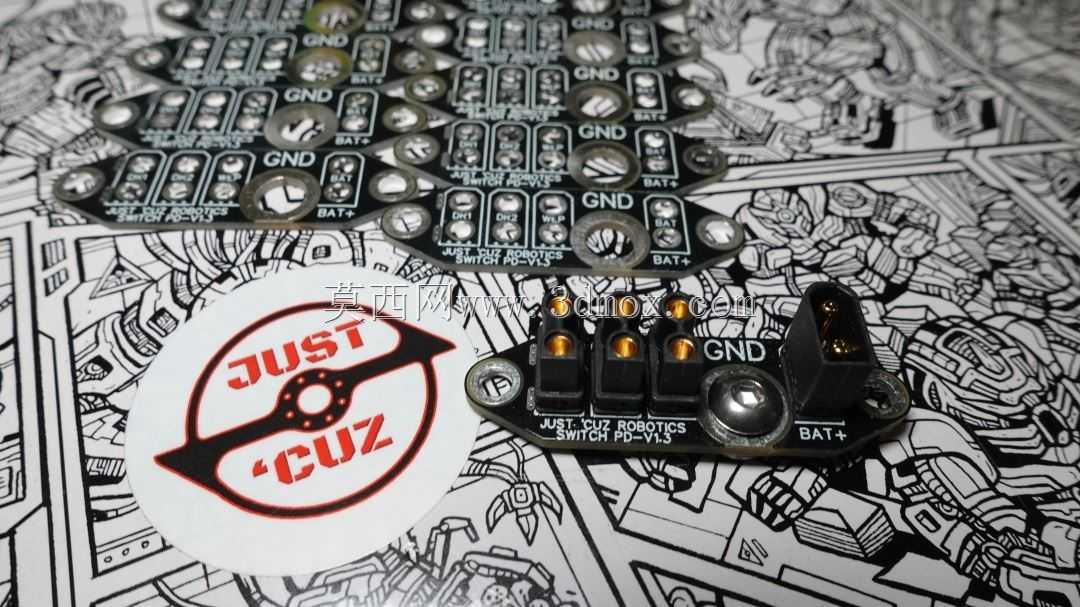

  在竞技类格斗机器人、重载移动作业机器人的搭建过程中,供电回路的接线可靠性一直是影响整机稳定性的核心环节,不少参赛队伍都曾遇到过大电流回路接线松动、多设备取电走线混乱、电源正负极接反导致器件烧毁的问题,这款配电转接板正是针对这类高功率移动机器人的供电分配需求设计的硬件结构件。从实际应用场景来看,这类配电板主要承接电池组输出端到各用电模块的电流分配任务,格斗机器人场景下瞬时电流往往突破百安级别,普通面包板、洞洞板的走线载流能力完全无法满足需求,甚至会出现走线发热熔化、焊盘脱落的故障,因此这款配电板在设计时首先围绕大电流载流能力做了结构优化。板上的接线端子采用大电流弹片式接线结构,每个接线位的接触片都做了加厚处理,能够匹配12AWG以上的大线径硅胶线,避免大电流工况下的接触电阻过大问题,端子旁直接丝印GND、BAT+等标识,装配时无需额外对照原理图就能快速完成接线,减少现场接线的出错概率。板体本身采用FR-4玻纤板材加厚设计,焊盘位置做了大面积铺铜处理,铺铜区域直接连接各接线端子的导电位,既提升了整板的载流能力,也增强了焊盘的附着强度,即使机器人在对抗中受到剧烈冲击,焊盘也不容易从板体上脱落。

  从安装边界来看,整板采用异形轮廓设计,边缘做了多个安装固定孔位,孔位位置匹配多数格斗机器人底盘的标准安装孔距,可以直接通过铜柱固定在底盘的预留安装位上,不需要额外做打孔改装,板体的轮廓做了切角处理,能够避开底盘上的电机座、传动结构等突出部件,不会和其他机械结构产生干涉。板上预留的多路GND接线位和电源输出位,可以同时给驱动电调、控制器、辅助散热风扇、武器系统等多个模块分流出线,每一路接线位都有独立的导电通路,避免多设备共线带来的电流干扰问题,板上还集成了电源输入的专用接插口,能够直接匹配常用的航模电池插头,不需要额外做转接线缆。

  设计时还考虑到了户外作业、对抗场景下的防误触需求,带电部位周边的板体做了凸起的隔离筋结构,即使装配过程中螺丝、金属碎屑掉落在板上,也不容易造成正负极短路的问题,板体表面的丝印层采用耐磨油墨印刷,长期使用后标识也不会因为摩擦脱落,方便后期维护时快速排查线路。不同于常规工业配电柜内的固定式配电模块,这款配电板的结构完全针对移动高功率设备的震动、冲击工况做了适配,所有接线端子的固定脚都做了双焊点加固,板上的大尺寸金属球是电源回路的主接地点,能够进一步降低接地电阻,提升大电流回路的导通稳定性。

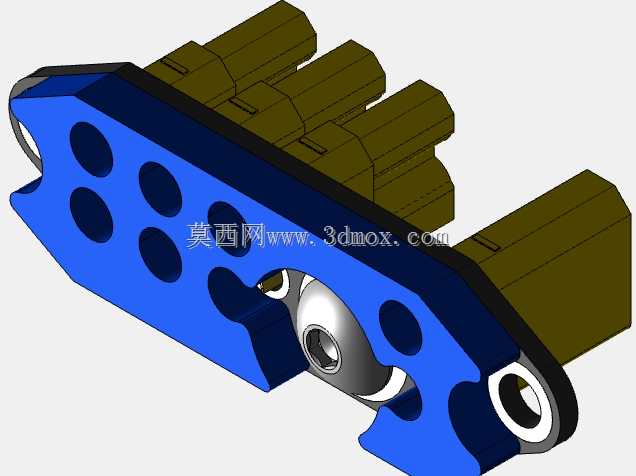

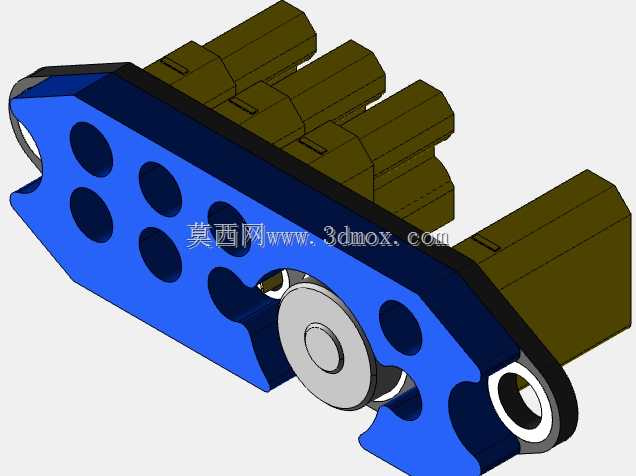

  在走线布局上,电源输入到各输出位的走线长度做了等长优化,尽可能减少不同回路之间的阻抗差,避免大电流工况下不同供电支路出现明显的压差,影响末端用电设备的工作稳定性。整板的厚度控制在合理范围内,不会过多占用机器人内部的宝贵安装空间,边缘做了圆角处理,装配时不会划伤操作人员的手部,也不会刮破周边的线缆绝缘层。对于机器人搭建者来说,这类集成式配电板能够省去自行焊接分线板的工作量,也避免了手工焊接带来的虚焊、载流不足等隐患,标准化的接线位布局也能让整机内部的走线更加规整,方便后期的故障排查和部件更换。在三维建模过程中,需要精准还原每个接线端子的高度、安装孔位的坐标、板体的异形轮廓,确保装配时和底盘结构、周边部件的配合间隙符合设计要求,尤其是接插件的位置公差需要控制在合理范围内,避免出现插头无法正常插入的问题,同时还要模拟板体在受到冲击载荷时的受力情况,确保固定孔位周边的板体强度能够满足使用需求。
