欧姆龙G2R-2双触点24V直流继电器

　　从实际使用场景来看，这款继电器常被用在PLC输出端的小功率负载扩容、设备安全回路的信号联锁、测试治具的通道切换、小型机电设备的启停控制环节，它的双组触点可以同时实现两路独立回路的通断控制，24V直流线圈的供电规格也匹配绝大多数工业控制柜内的直流控制电源等级，不需要额外增设电压转换模块，能有效简化柜内布线结构。从产品功能特性上看，透明的聚碳酸酯外壳可以让运维人员直接观察内部触点的吸合状态，不需要额外拆解或者借助万用表测量就能快速判断触点是否出现烧蚀、卡滞的故障，底部直插式引脚既可以适配标准PCB焊接安装，也能搭配对应规格的继电器底座实现导轨式安装，两种安装方式的兼容设计让它的适用场景覆盖了板载集成与柜内分立安装两类需求。在工业自动化控制回路、小型机电设备信号切换、低压配电信号联锁这类场景里，小型中间继电器的选型适配一直是结构设计与电气设计交叉环节里容易被忽略的细节，很多设计人员在做三维布局时只预留了通用继电器的安装位，实际装配时才会遇到引脚干涉、透明外壳与周边线槽距离不足、线圈接线端压线空间不够的问题，这款G2R-2型24V直流双触点继电器的三维模型，刚好能解决布局阶段的校核痛点。

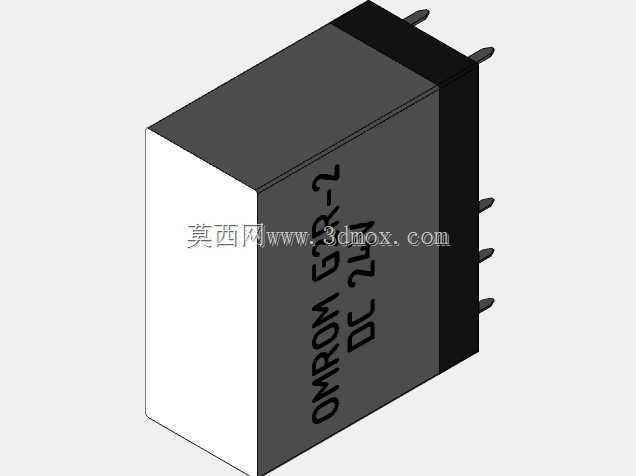

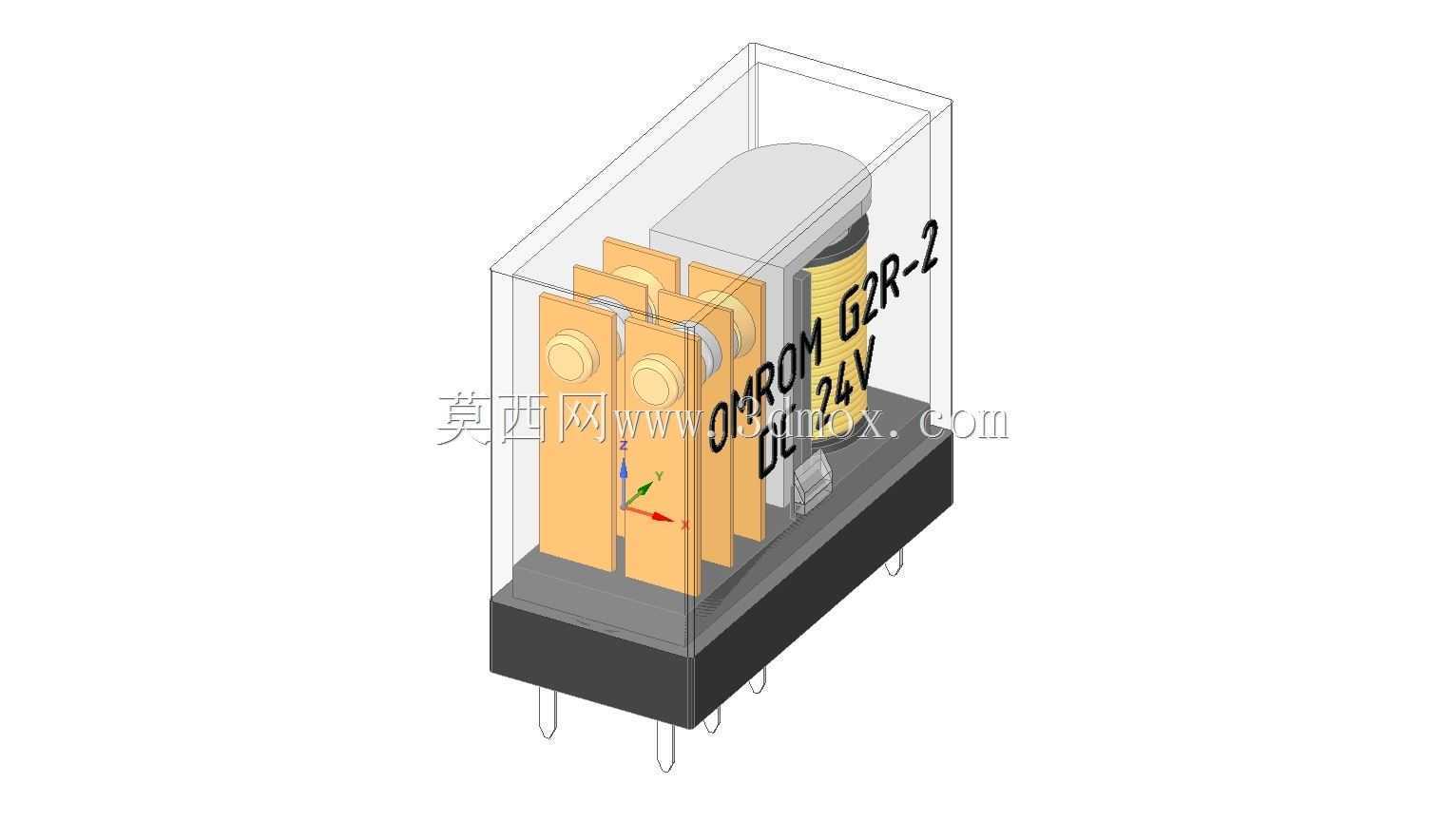

　　做这款模型的结构还原时，首先要保证外形轮廓的尺寸精度，外壳的长宽高、引脚的间距与伸出长度、顶部标识区域的凸起位置都要和实物完全一致，因为在做PCB布局时，引脚的位置偏差会直接导致焊接时无法插装，外壳的尺寸偏差则会导致板载安装时和周边的电容、接线端子等元件产生干涉。安装边界的校核是这类电子元件三维建模的核心重点，除了元件本身的实体尺寸，还要预留出接线操作空间、底座插拔的操作余量、外壳散热的间隙，比如采用导轨底座安装时，继电器本体上方要预留至少15mm的手指操作空间，方便后期维护时插拔更换，侧面要和相邻的继电器或者线槽留出至少3mm的间隙，避免多台继电器紧密排布时线圈发热聚集导致的寿命衰减。从设计思路上，模型还原时优先保证安装接口的尺寸准确性，其次是内部结构的可视化呈现，透明外壳部分做了半透明材质处理，可以清晰看到内部的线圈骨架、衔铁结构、两组触点的排布位置，既能满足布局校核的需求，也能用于教学演示、产品展示类的场景。触点部分的结构还原也做了细节处理，常开常闭触点的位置、衔铁的联动结构都和实物保持一致，方便设计人员理解继电器的动作逻辑，在做安全回路设计时能更清晰的判断触点的通断时序。

　　很多设计人员在做控制柜三维布局时，习惯用简化的方块模型代替继电器实物模型，往往会忽略引脚的弯折角度、底座的卡扣凸起、外壳的脱模斜度这些细节，到实际装配时才发现预留的安装孔位不对、线槽和继电器外壳干涉、接线端子压线时没有操作空间，这类问题在小尺寸控制柜的设计里尤为常见，精准的三维模型可以在设计阶段就把这些干涉问题全部排查掉，减少后期现场改孔、调整线槽位置的工作量。这款继电器的线圈部分做了独立的结构还原，可以看到线圈的绕线区域、铁芯的位置，对于需要做热仿真分析的设计场景，也能通过模型确定发热源的具体位置，更精准的模拟柜内的温度分布，判断长时间工作时线圈的温度是否在允许范围内。

　　双触点的设计让它可以同时控制两路独立回路，比如在小型设备里可以同时控制动力回路的接触器线圈和指示灯回路，不需要额外增设第二只继电器，能有效节省柜内的安装空间，这也是这款继电器在小型自动化设备里应用广泛的原因之一。在做PCB集成安装的设计时，模型里的引脚直径、引脚伸出PCB背面的长度都做了准确还原，可以直接用于PCB封装的匹配校核，避免出现引脚过孔尺寸不对、引脚伸出长度不足导致焊接强度不够的问题。外壳表面的标识区域也做了对应还原，包括线圈电压标识、型号标识的位置，在做整机的BOM核对、运维标识设计时，可以直接参考模型上的标识位置，避免后期贴装运维标签时遮挡产品本身的参数标识。
