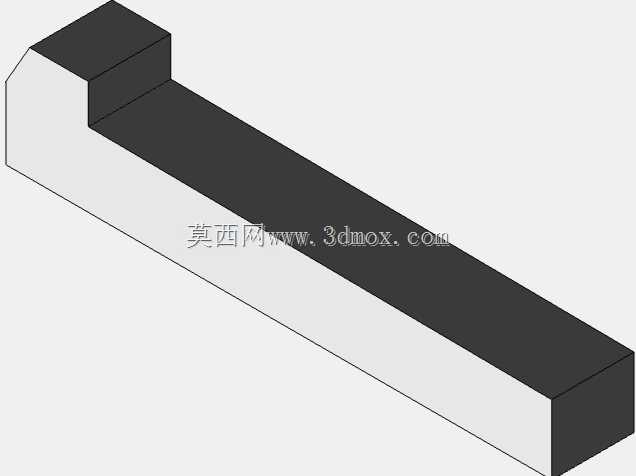

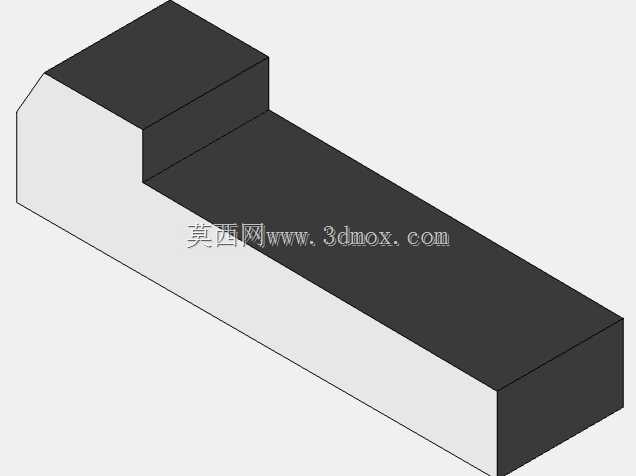

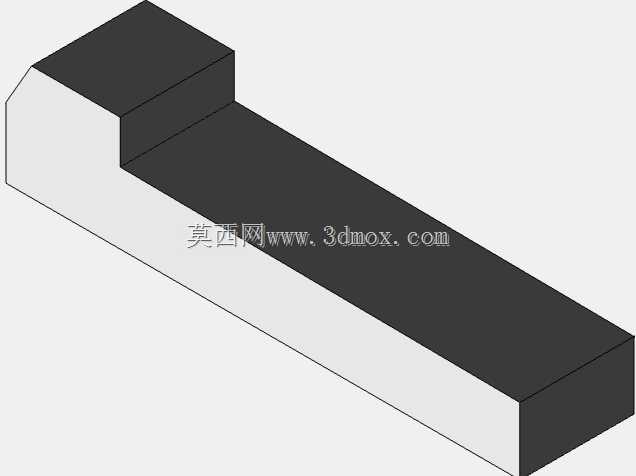

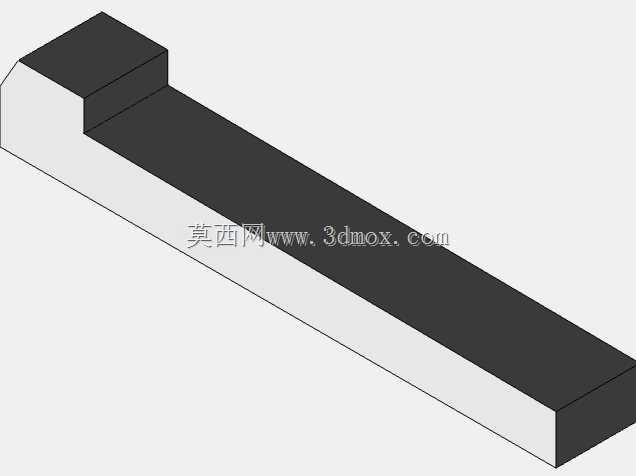

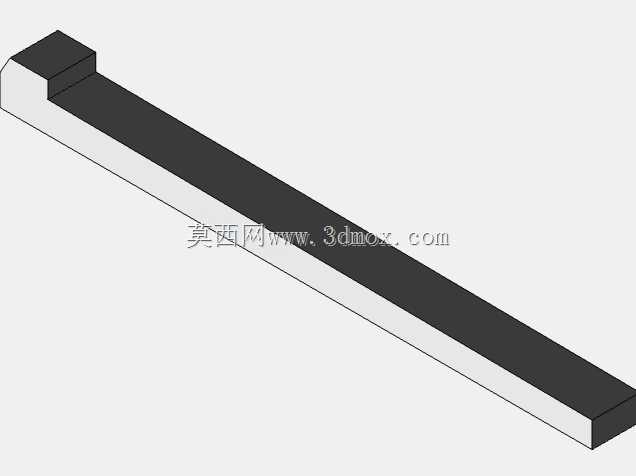

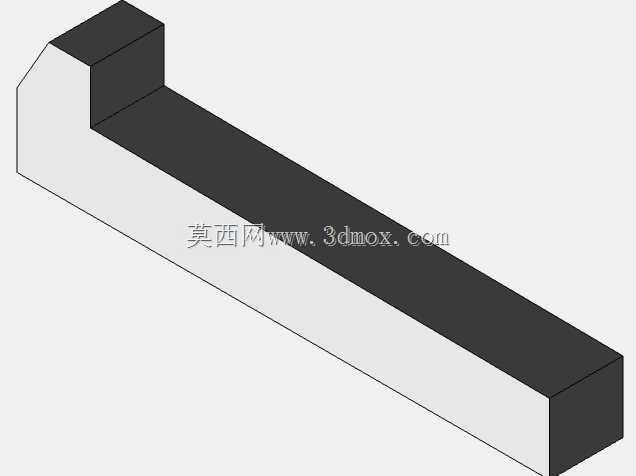

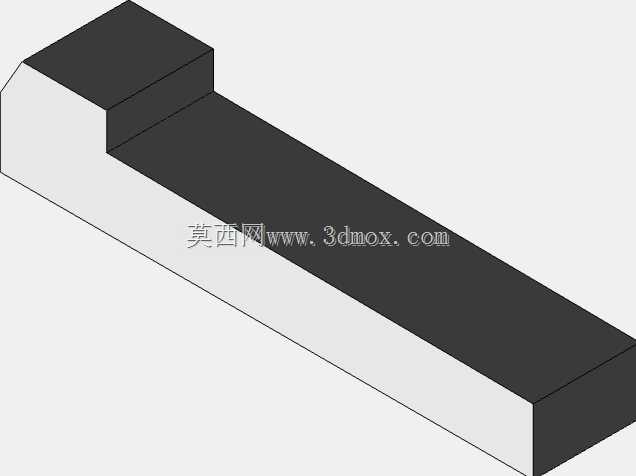

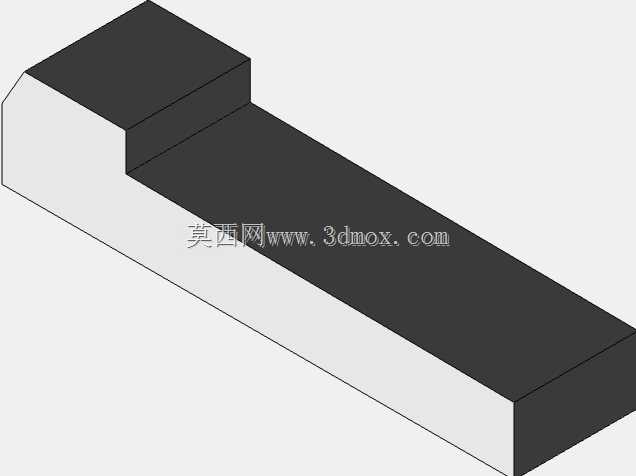

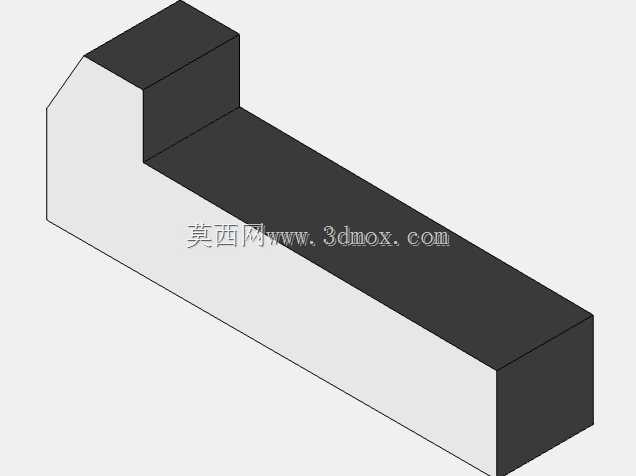

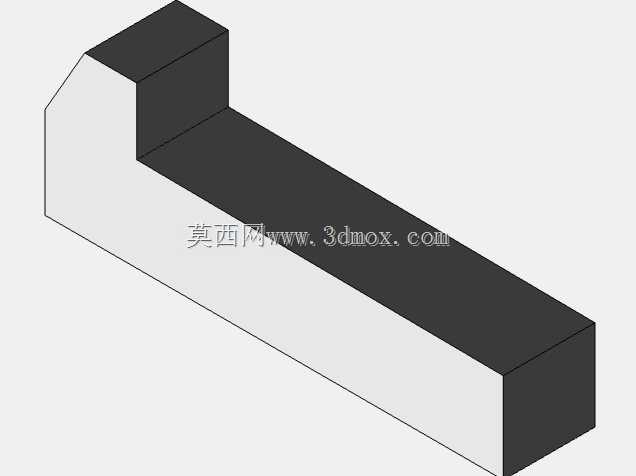

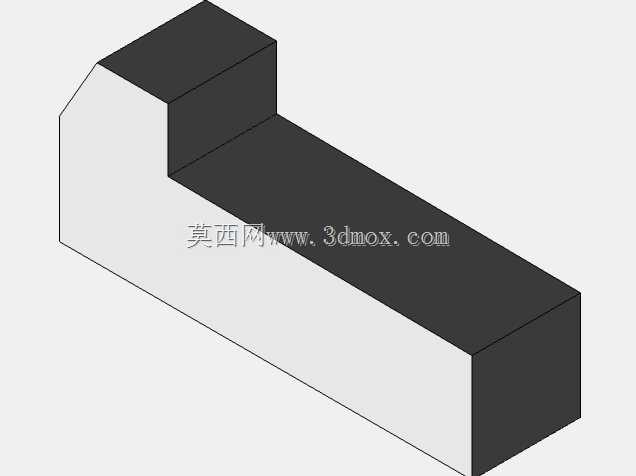

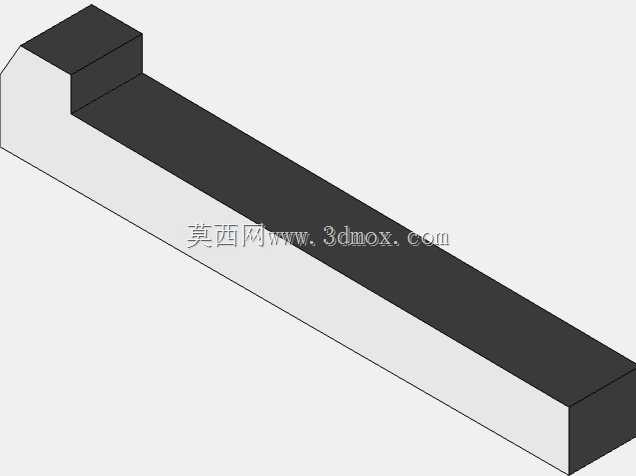

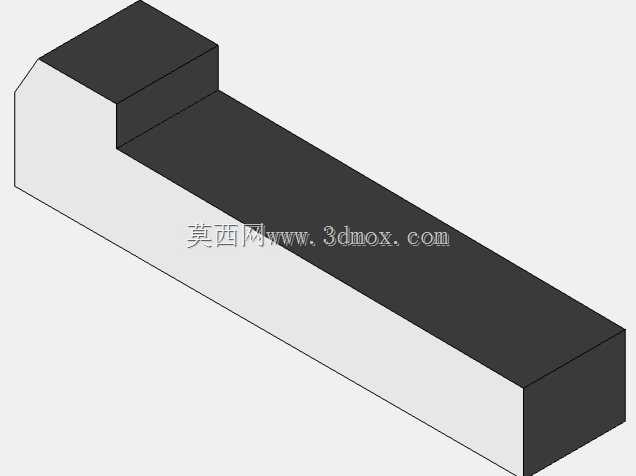

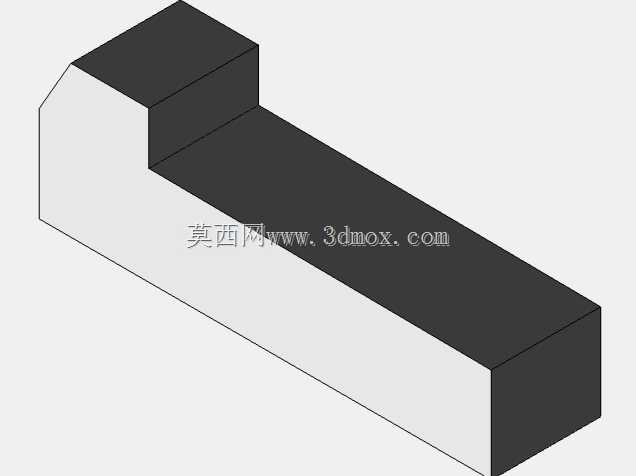

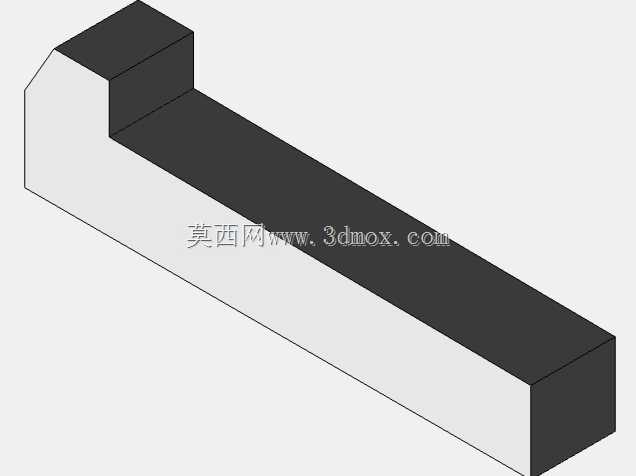

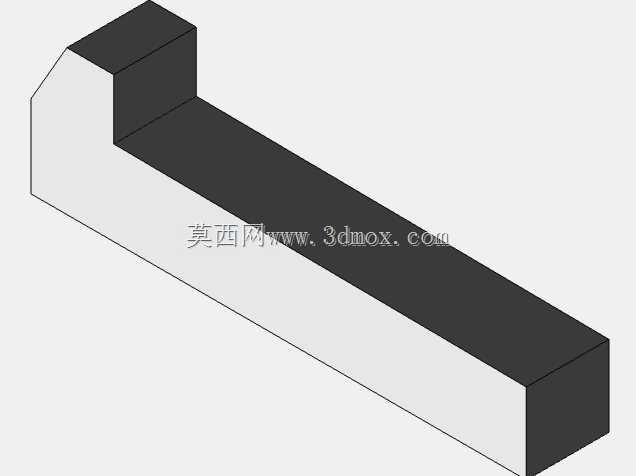

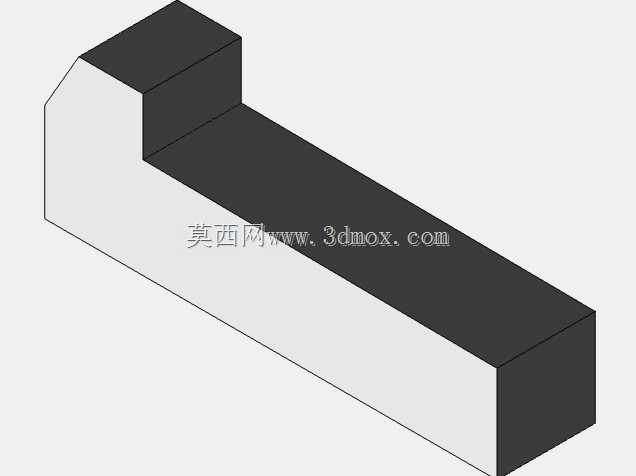

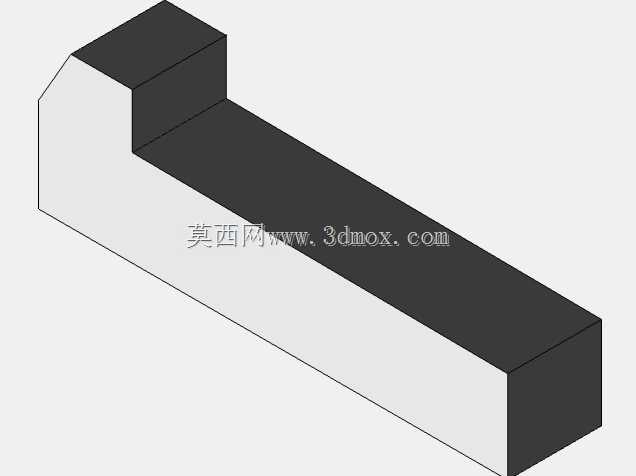

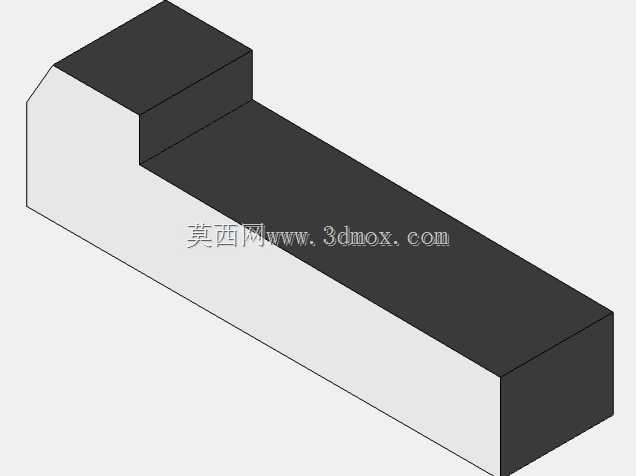

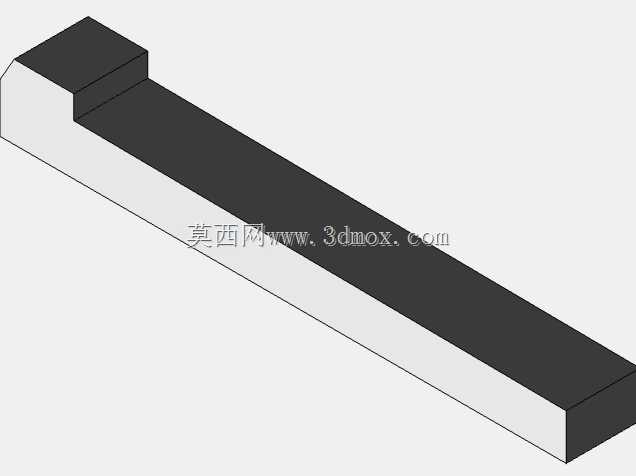

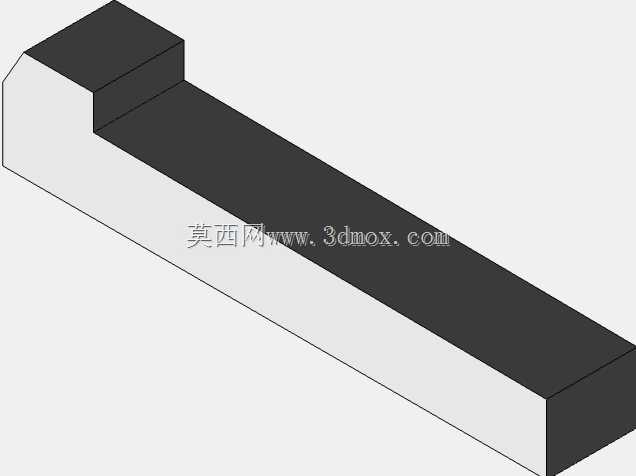

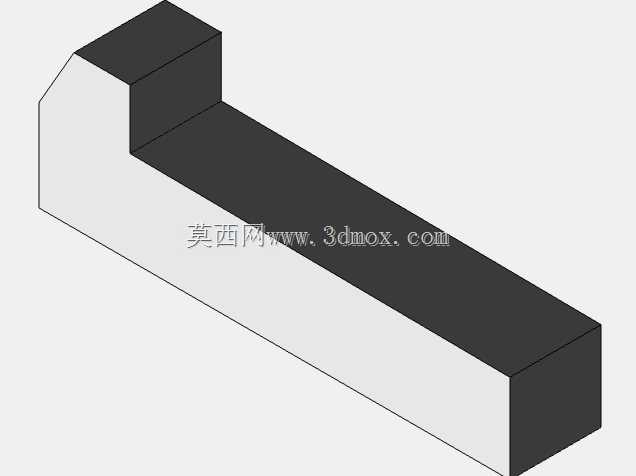

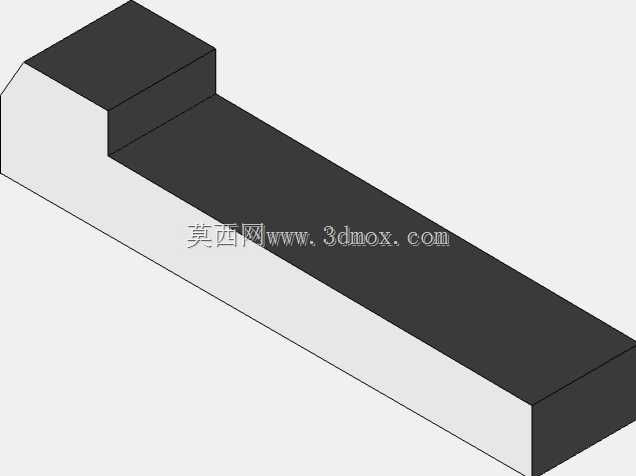

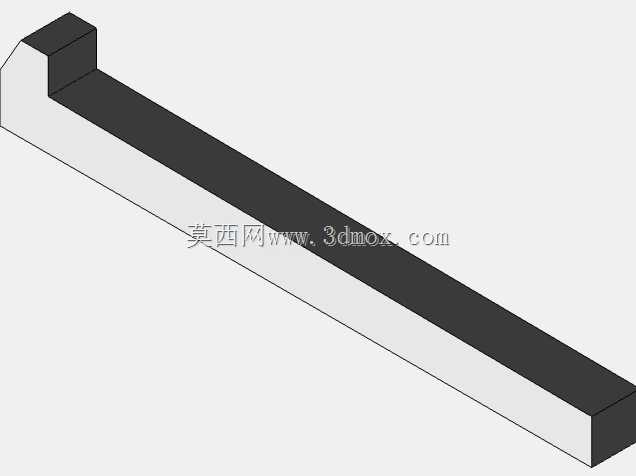

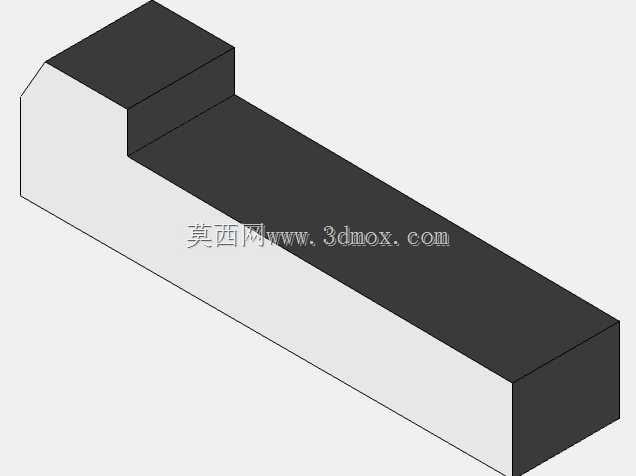

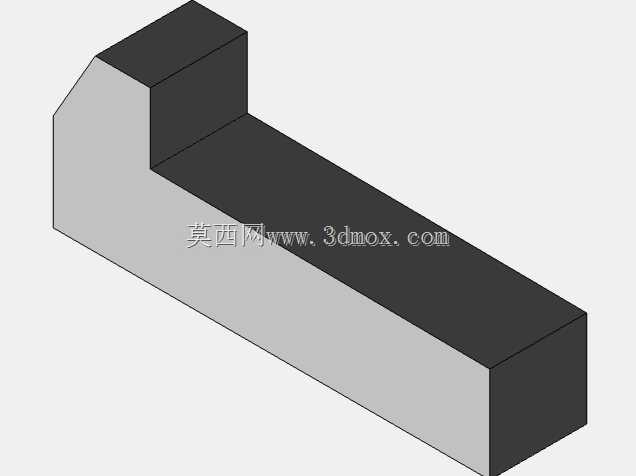

在机械装配与工装夹具的扭矩传递环节,攻丝键是承担周向定位、扭矩载荷传递的核心小型零件,这类零件的尺寸精度、形位公差直接决定了轴与轮毂连接的可靠性,一旦键的配合间隙超标或者结构强度不足,轻则出现传动打滑、定位偏移,重则会造成轴类零件、轮毂件的键槽压溃,引发整套传动机构的故障。这款攻丝键严格遵循DIN6887标准设计,整体采用L型弯折结构,区别于普通平键的直条构型,弯折段的设计专门适配带台阶定位的轴毂连接场景,在普通平键无法覆盖的轴向限位+周向传力复合需求场景中,这类结构的零件能够同时完成两个方向的定位约束,减少装配环节额外的定位零件使用,压缩装配工序的累计误差。从实际应用场景来看,这类攻丝键广泛覆盖机床进给轴传动、工装夹具的定位连接、小型减速机的轴毂配合、手动扭矩工具的动力传递等场景,尤其是在需要频繁拆装、反复承受交变扭矩载荷的连接位置,L型的结构能够避免普通平键在反复冲击载荷下出现轴向窜动的问题,弯折的短边可以直接卡入轴端或者轮毂的台阶定位槽内,不需要额外加装轴用挡圈或者端盖来限制键的轴向位移,在空间紧凑的传动结构中,这种设计能够有效节省轴向安装空间,给周边的密封件、轴承预留足够的布置位置。
从设计思路上看,这款零件的建模过程完全贴合实际加工的工艺逻辑,长侧边作为主要的扭矩传递工作面,两侧面的平行度、与键槽的配合公差严格遵循DIN标准的公差带要求,建模时预留了热处理后的变形补偿量,实际生产中这类零件一般采用45号钢或者合金结构钢经铣削成型后做表面淬火处理,工作面硬度达到HRC40-45,能够承受交变挤压载荷而不出现塑性变形。弯折段的过渡位置做了微小的内圆角处理,避免热处理时的应力集中,同时在装配时不会刮伤键槽的边角位置,减少装配过程中零件磕碰产生的毛刺影响配合精度。
从安装边界来看,这款攻丝键的长段尺寸适配对应规格的标准键槽宽度,装配时短边的定位面与轴端台阶面完全贴合,长段嵌入轴与轮毂的键槽内,工作面的接触面积不低于70%,能够保证扭矩传递时载荷均匀分布在键的侧面,不会出现局部应力过大造成的压痕。在实际选型过程中,设计人员需要根据传递的额定扭矩、轴径大小、轮毂的配合长度来选择对应规格的键,这款标准件的三维模型完整还原了所有构型细节,包括过渡圆角、端面倒角、各段的尺寸比例,在做装配干涉检查时,可以直接导入装配体中验证键与键槽、周边零件的间隙是否符合要求,避免实际加工装配时出现键长过长顶到端盖、或者短边定位高度不足导致轴向窜动的问题。
不同于普通平键只需要考虑径向和周向的尺寸,这类L型攻丝键还需要校验弯折段的高度是否与轴端的台阶尺寸匹配,弯折处的圆角是否会和键槽的加工倒角产生干涉,建模时这些细节都做了准确还原,能够直接用于工程图的导出、装配仿真的验证,在做传动系统的有限元分析时,也可以直接导入模型划分网格,计算键在额定扭矩下的应力分布,验证结构强度是否满足设计要求。在工装夹具的设计场景中,这类攻丝键还经常用于快换夹具的定位连接,利用L型的结构实现快速插拔定位,同时传递夹具工作时的切削扭矩,相比圆柱销定位,键的接触面积更大,能够承受的切削载荷更高,而且拆装更加方便,不需要额外的锁紧结构就可以实现可靠的定位。在手动攻丝工具的结构中,这类键用于连接丝锥夹头与手柄,传递手动施加的扭矩,L型的短边可以卡在手柄的定位槽内,避免攻丝过程中键出现转动或者窜动,保证扭矩平稳传递到丝锥上,减少丝锥折断的概率。
