平行轴传动用直齿圆柱齿轮结构

　　在常规机械传动系统的布局中，平行轴间的动力传递是绝大多数中低速、定传动比工况下的核心需求，这类场景对传动零件的加工成本、装配容错率、维护便捷性都有明确的工程要求，直齿圆柱齿轮正是适配这类需求的典型传动元件。从实际应用场景来看，这类齿轮广泛覆盖从小型家电的动力输出模组、普通机床的进给传动链，到中小型输送设备的驱动单元、农用机械的动力分配机构，只要是两轴轴线保持严格平行、传动过程无轴向力承载需求的工况，都能看到这类直齿轮的应用。不同于斜齿圆柱齿轮会在啮合过程中产生轴向分力，需要配套推力轴承或角接触轴承来抵消额外载荷，直齿轮的轮齿方向完全平行于齿轮自身的旋转轴线，啮合过程中齿面接触线全程与轴线平行，轮齿受力方向完全沿齿轮径向，不会对支撑轴产生额外的轴向载荷，这一特性让它的支撑结构设计可以大幅简化，只需要选用普通深沟球轴承就能满足承载要求，能有效降低整套传动机构的物料成本与装配复杂度。

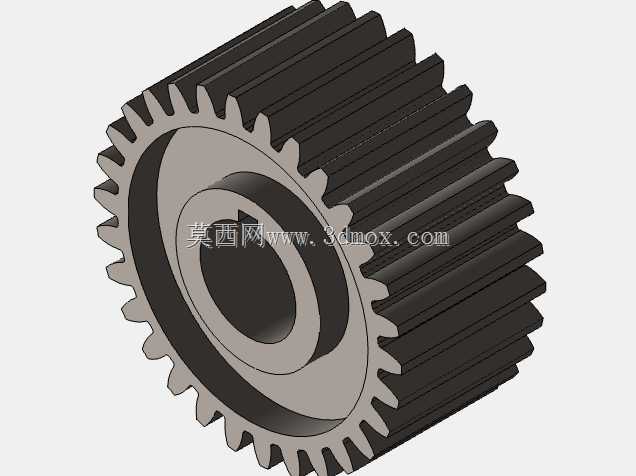

　　从设计思路层面来看，这款直齿轮的结构采用了典型的辐板式轻量化设计，齿轮中心设置了带键槽的安装轴孔，轴孔与外圈轮齿之间通过环形辐板连接，既保证了轮体的整体结构刚度，又避免了实心轮体带来的不必要重量增加，尤其适配转速中等、对传动件转动惯量有一定控制要求的场景。设计过程中首先需要匹配安装轴的直径确定轴孔尺寸，同时根据传递扭矩的大小确定平键的规格，在轴孔内壁加工对应尺寸的键槽，保证齿轮与轴之间不会出现周向打滑，能够稳定传递额定扭矩。轮齿部分的参数设计需要严格匹配配对齿轮的模数、压力角、齿数，保证啮合时的齿侧间隙处于合理区间——间隙过大会导致传动过程中出现冲击、反向空程，间隙过小则会在运转时出现卡滞、齿面磨损加剧的问题。齿顶圆、齿根圆的尺寸公差需要根据传动精度等级确定，对于普通工业传动场景选用8级或9级精度即可满足使用要求，不需要追求过高的加工精度带来的额外成本。

　　从安装边界与尺寸适配的角度来看，这款齿轮的轴向厚度需要根据传递的扭矩大小、齿面接触强度要求确定，厚度过小会导致齿面接触应力超过材料许用值，出现齿面点蚀甚至断齿问题，厚度过大则会增加不必要的轴向安装空间占用，同时提升轮齿啮合时的偏载风险。安装时需要保证齿轮的端面与支撑轴的轴线保持严格垂直，否则会导致轮齿啮合时出现一端接触一端分离的偏载情况，大幅缩短齿轮的使用寿命。齿轮的内孔与安装轴的配合一般选用过渡配合，既可以保证装配后齿轮不会在轴上出现径向窜动，又不会因为过盈量过大导致装配拆卸困难。在实际设备维护中，这类直齿轮的润滑要求相对简单，中低速工况下采用脂润滑即可满足需求，只需要定期补充润滑脂就能保证齿面的正常磨损寿命，不需要设计复杂的润滑油路与密封结构，这也是它在通用机械场景中被大量选用的重要原因。

　　在实际选型替换过程中，工程人员只需要确认齿轮的模数、齿数、轴孔直径、键槽宽度、齿宽这几个核心参数，就能快速完成备件替换，不需要对周边的支撑结构、安装空间做额外调整，相比其他类型的齿轮传动结构，它的互换性更强，对加工误差的容忍度更高，即使是普通滚齿设备加工的产品，也能满足大部分通用场景的使用要求。需要注意的是，这类直齿轮因为啮合过程中是整齿同时进入和退出啮合，高速运转时会产生一定的冲击与噪音，因此并不适合转速超过1500r/min的高速传动场景，在高速工况下还是需要选用斜齿轮或者人字齿轮来优化传动平稳性，但在绝大多数中低速、重载的平行轴传动场景中，直齿圆柱齿轮依然是性价比最高、可靠性最稳定的传动选择。
