苹果Airpods充电盒曲面外观结构设计

　　本次针对TWS耳机收纳充电载体做的曲面结构设计，核心围绕日常随身使用的实际场景展开，首先要考虑的就是用户单手握持开启的操作手感，整体轮廓采用大圆角过渡的类方造型，所有棱边都做了连续曲率的倒角处理，避免握持时出现硌手的棱角，同时曲面的G2连续过渡也能保证外壳注塑成型后不会出现光影褶皱，提升外观件的表面质感。从实际使用场景来看，这类随身数码配件日常会被放置在衣物口袋、背包侧袋中，和钥匙、卡片等物品频繁摩擦，因此外曲面的设计全程保持顺滑无凸起，没有突兀的结构断点，既减少了摩擦勾挂的概率，也能降低日常使用中的磕碰应力集中，避免外壳受冲击时出现开裂。

　　设计过程中首先确定的是内部容纳空间的边界，需要预留出耳机本体的放置槽、内置电池的安装位、充电接口的避让空间以及磁吸组件的固定位置，在此基础上向外偏移均匀的壁厚，外壳壁厚保持在1.2mm到1.5mm之间，兼顾结构强度和整体重量控制，不会因为壁厚过大导致整体笨重，也不会因为壁厚不足出现注塑缩水、结构强度不足的问题。外形尺寸方面，整体控制在手掌可完全握持的范围内，长宽高比例接近1:1:0.6，单手握持时手指可以自然贴合外曲面，开合盖的转轴位置设置在背部靠上的区域，开合角度可以达到120度以上，保证取放耳机时不会被上盖遮挡，同时转轴处的曲面做了内凹避让，避免开合过程中上下盖出现干涉。

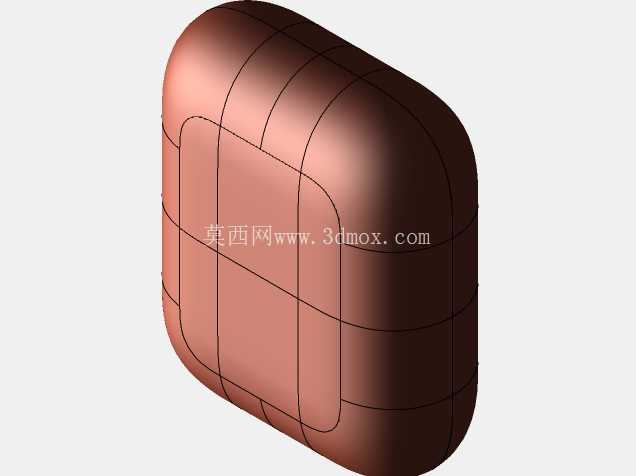

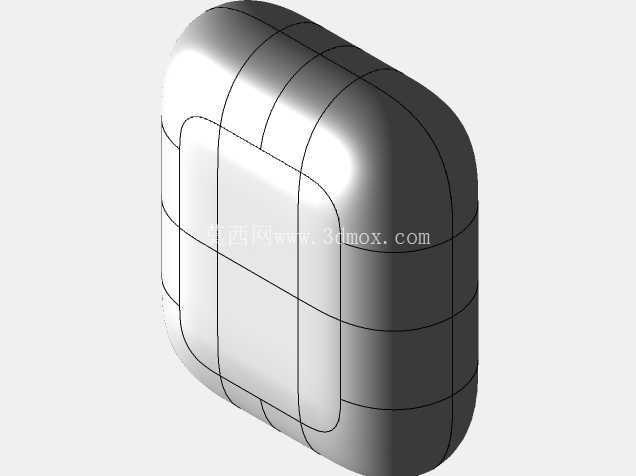

　　上盖和下壳的分型面设置在侧面曲率变化最平缓的位置，分型线沿着曲面的自然走向布置，既方便模具加工时的飞边处理，也能让合模线尽可能不显眼，提升外观的整体性。表面的分块线条是按照曲面的UV走向布置的，既可以作为外观装饰线条提升产品的层次感，也能在建模过程中作为曲面拆分的参考线，保证每个曲面块的曲率变化均匀，后续做结构加厚、拔模处理时不会出现曲面畸变。从安装边界来看，底部的充电接口位置做了内凹的沉台设计，沉台深度控制在1mm，既可以保证充电插头插入时的定位准确，也能避免接口突出外壳平面被磕碰损坏；内部的耳机放置槽曲面完全贴合耳机本体的外形，预留0.1mm的装配间隙，保证耳机放入后可以被磁吸结构准确吸附定位，不会出现晃动异响；磁吸组件的安装位在曲面内侧做了对应的凸台定位，保证磁铁安装后位置准确，上下盖吸合时不会出现错位。

　　曲面建模过程中全程采用四边面构建，避免出现三角面、多极点的曲面结构，保证后续导入结构设计软件做实体化、抽壳、加筋等操作时不会出现几何错误，所有曲面的曲率梳都做了连续检查，确保相邻曲面之间的曲率变化平滑，没有突兀的拐点，这样加工出来的模具在注塑生产时，塑料熔体的流动会更顺畅，不会在曲面拐点处出现流痕、困气等外观缺陷。考虑到日常使用中可能出现的跌落场景，四个边角位置的曲面做了局部加厚处理，内部对应位置预留了安装缓冲泡棉的空间，跌落时冲击力可以通过曲面的圆弧结构分散，配合内部缓冲结构降低内部元器件受冲击损坏的概率。整体曲面没有设计多余的装饰凸起，所有结构特征都服务于实际使用需求，比如侧面的配对按键位置做了微凸的曲面标识，用户盲操作时可以通过触感快速找到按键位置，不需要刻意目视寻找，提升随身使用的便捷性。
