开放式挂耳TWS蓝牙耳机外观结构设计

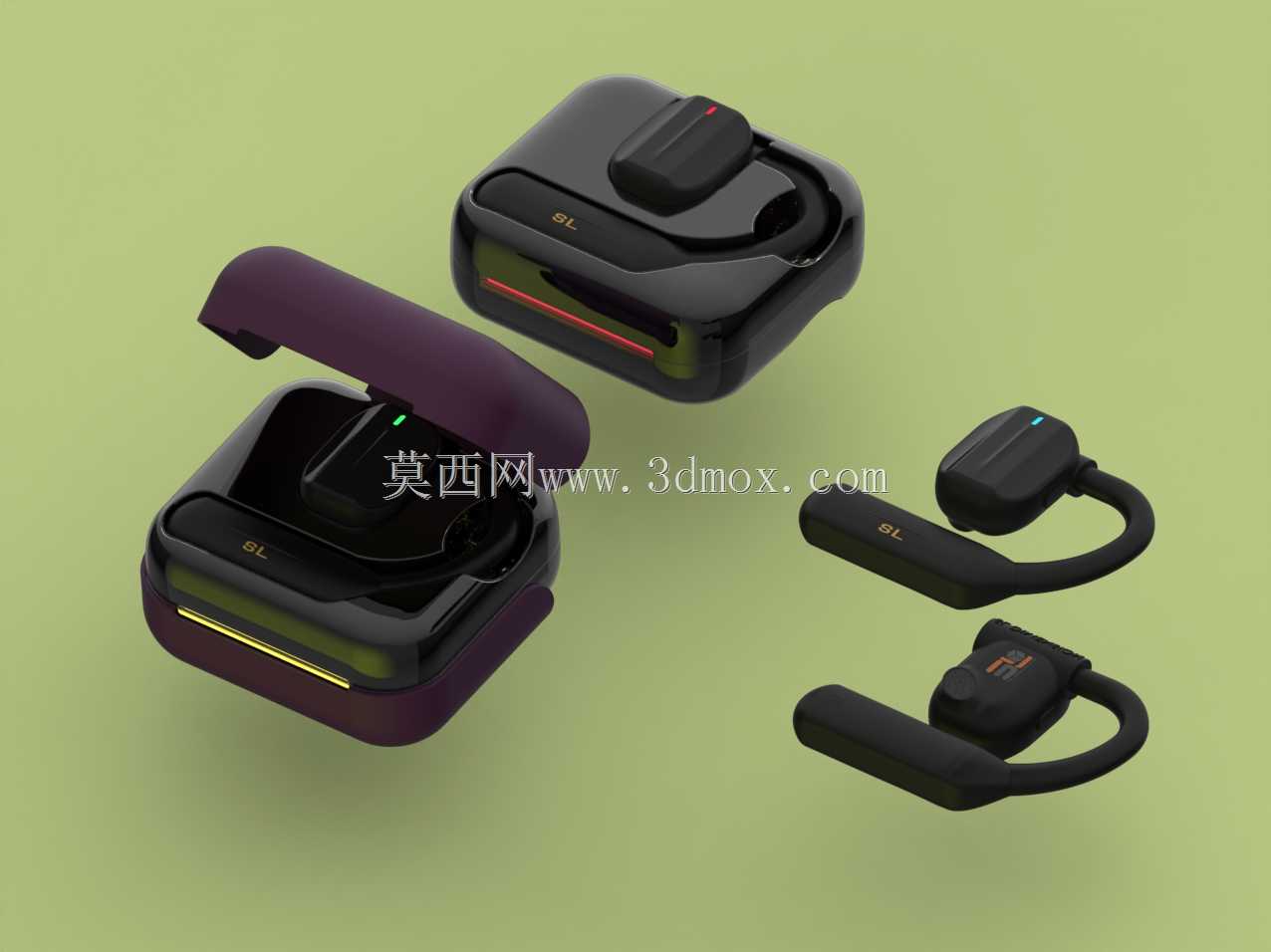

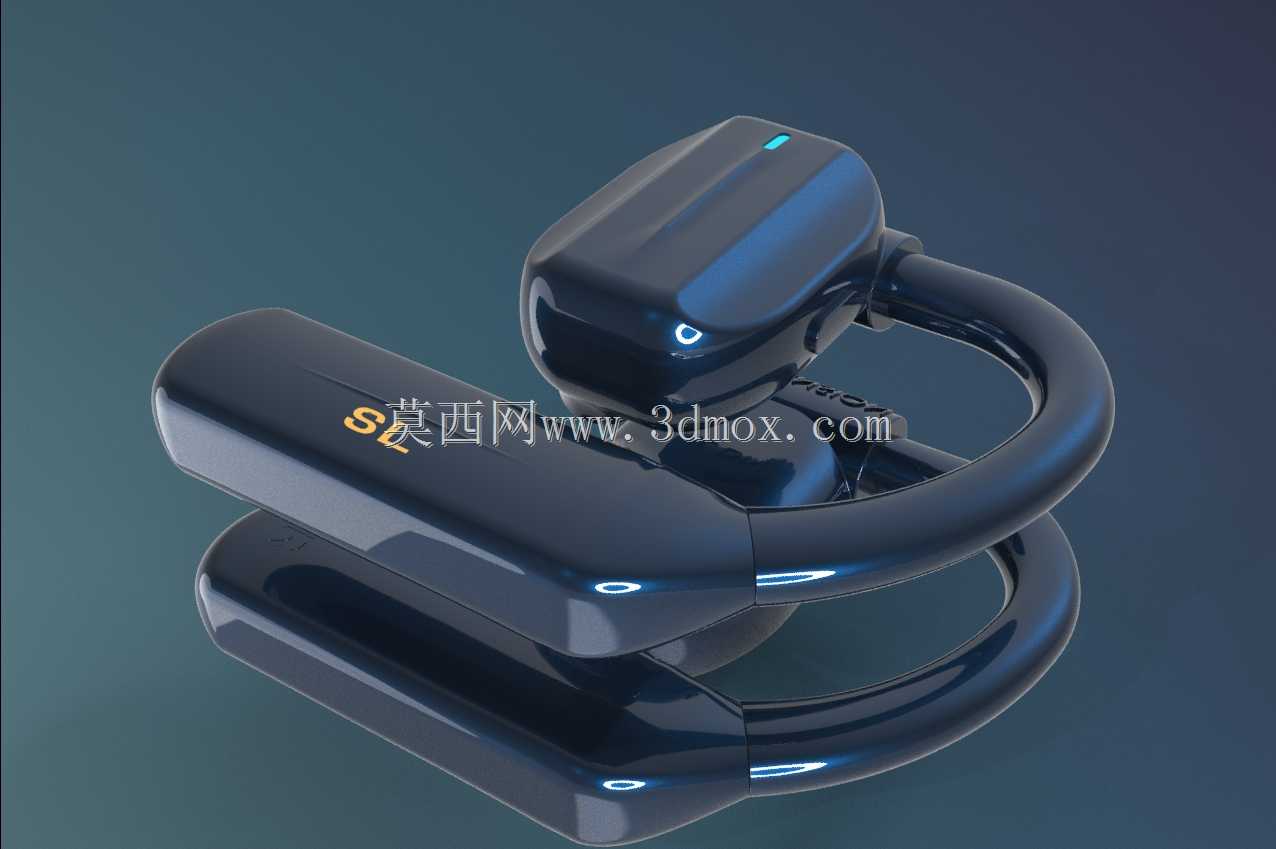

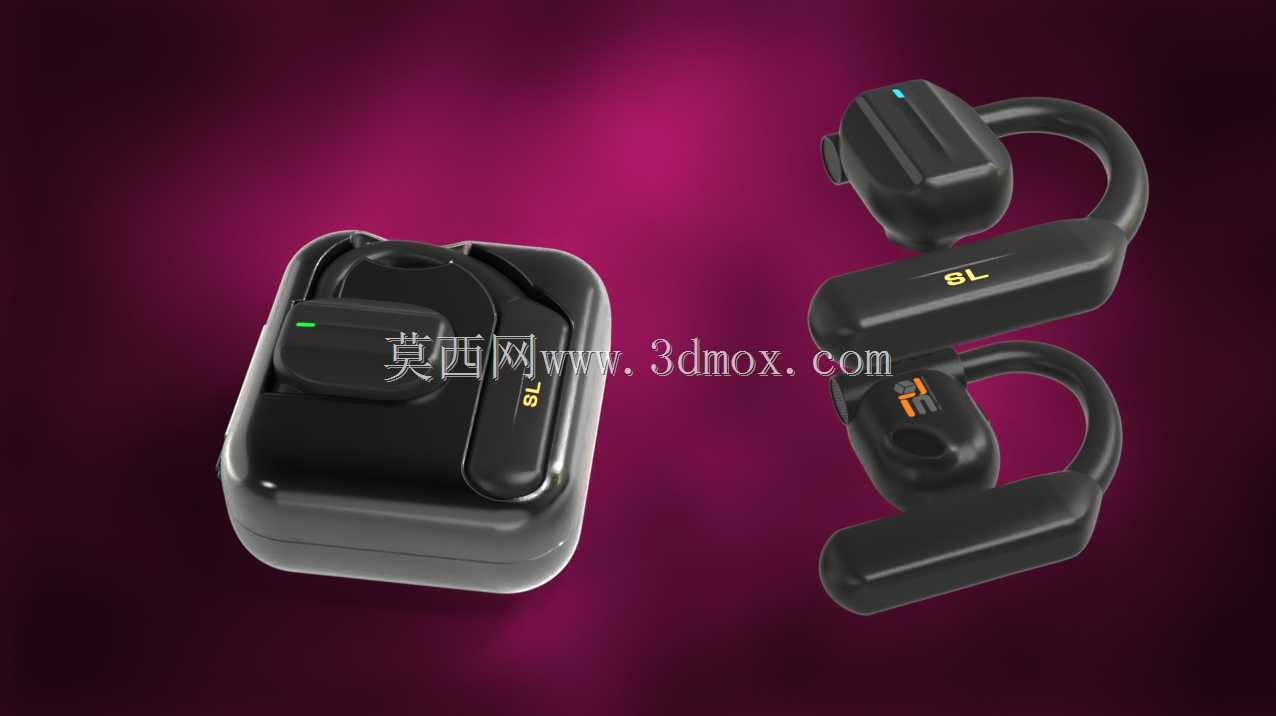

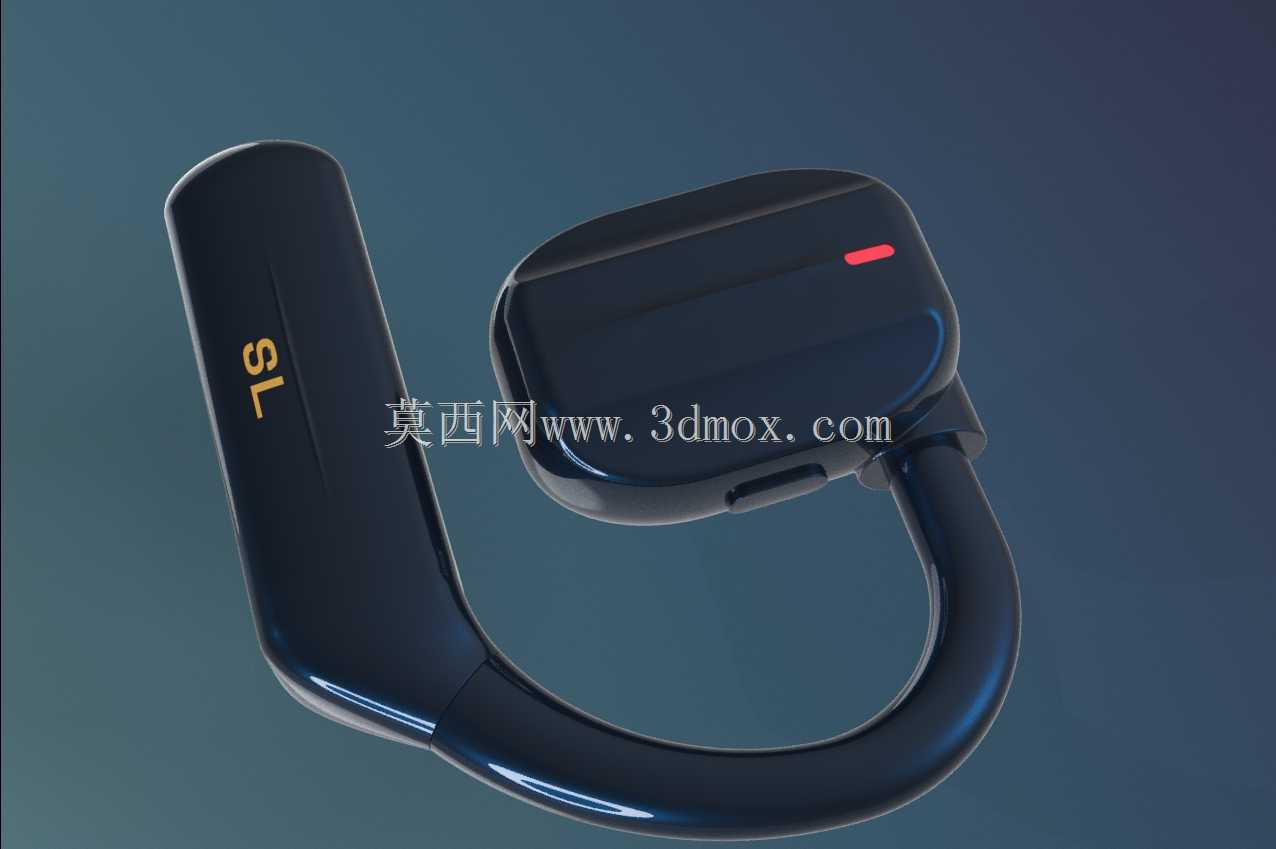

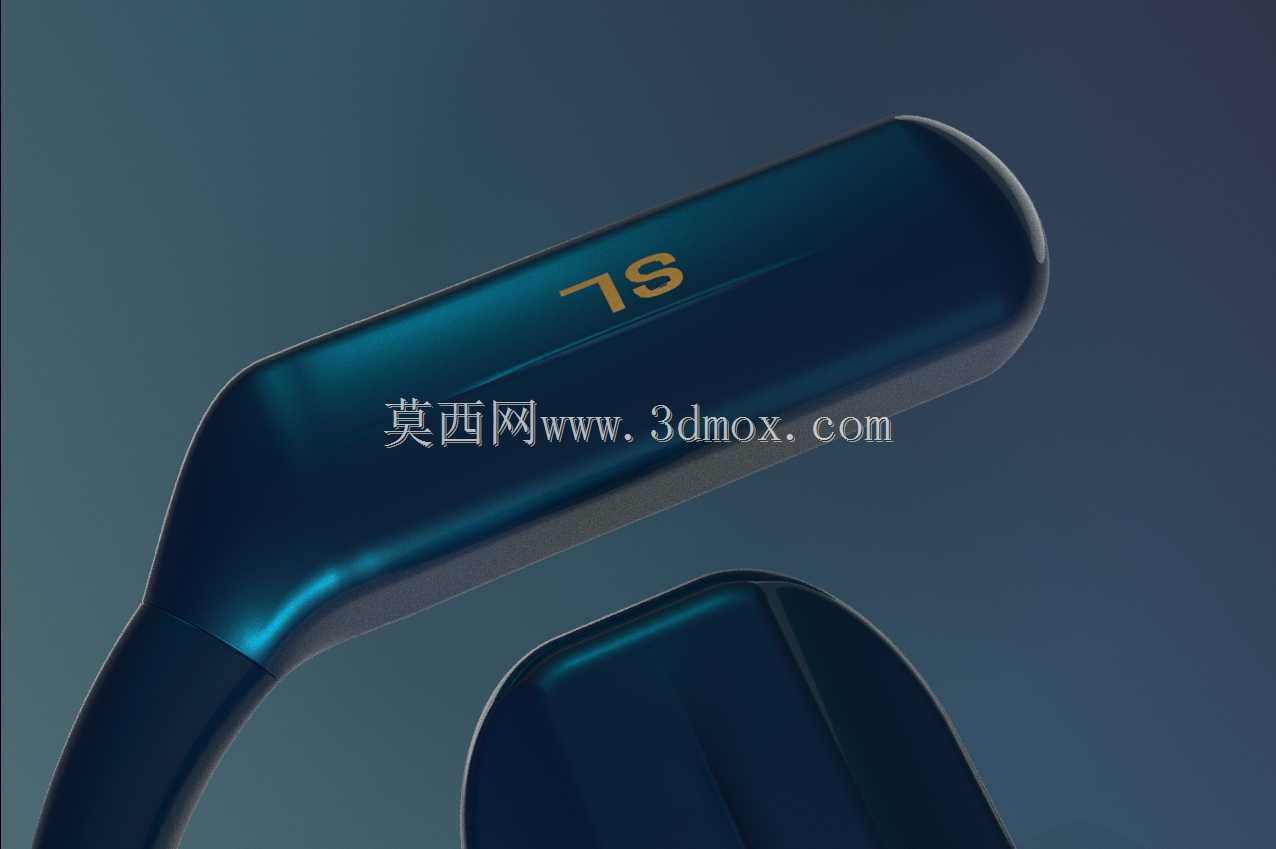

　　这款开放式挂耳TWS耳机的外观结构设计，核心围绕非入耳佩戴的使用场景展开，区别于传统入耳式耳塞的封闭耳道设计，整体结构完全规避了伸入耳道的腔体部分，佩戴时仅通过耳挂结构贴合耳后轮廓与耳廓外侧，不会对耳道产生压迫，适合长时间佩戴使用，覆盖运动通勤、办公通话等多场景下的佩戴需求，解决入耳式耳机长期佩戴引发的耳道胀痛、听诊器效应等常见问题。从结构设计逻辑来看，整个外观件分为耳挂、发声腔体、尾端控制区三个独立的外观模块，三个模块之间通过顺滑的曲面过渡衔接，没有突兀的棱角分界，耳挂部分采用符合人体耳后轮廓的C型弧形结构，弧度经过反复拟合不同耳型的轮廓数据，既保证佩戴时的夹持力度适中，不会在运动过程中出现滑落，也不会因为夹持力过大导致耳后出现压痕，耳挂的截面采用渐变椭圆设计，靠近耳廓的一侧厚度更薄，贴合皮肤的接触面做了微弧处理，提升长时间佩戴的贴合舒适度。

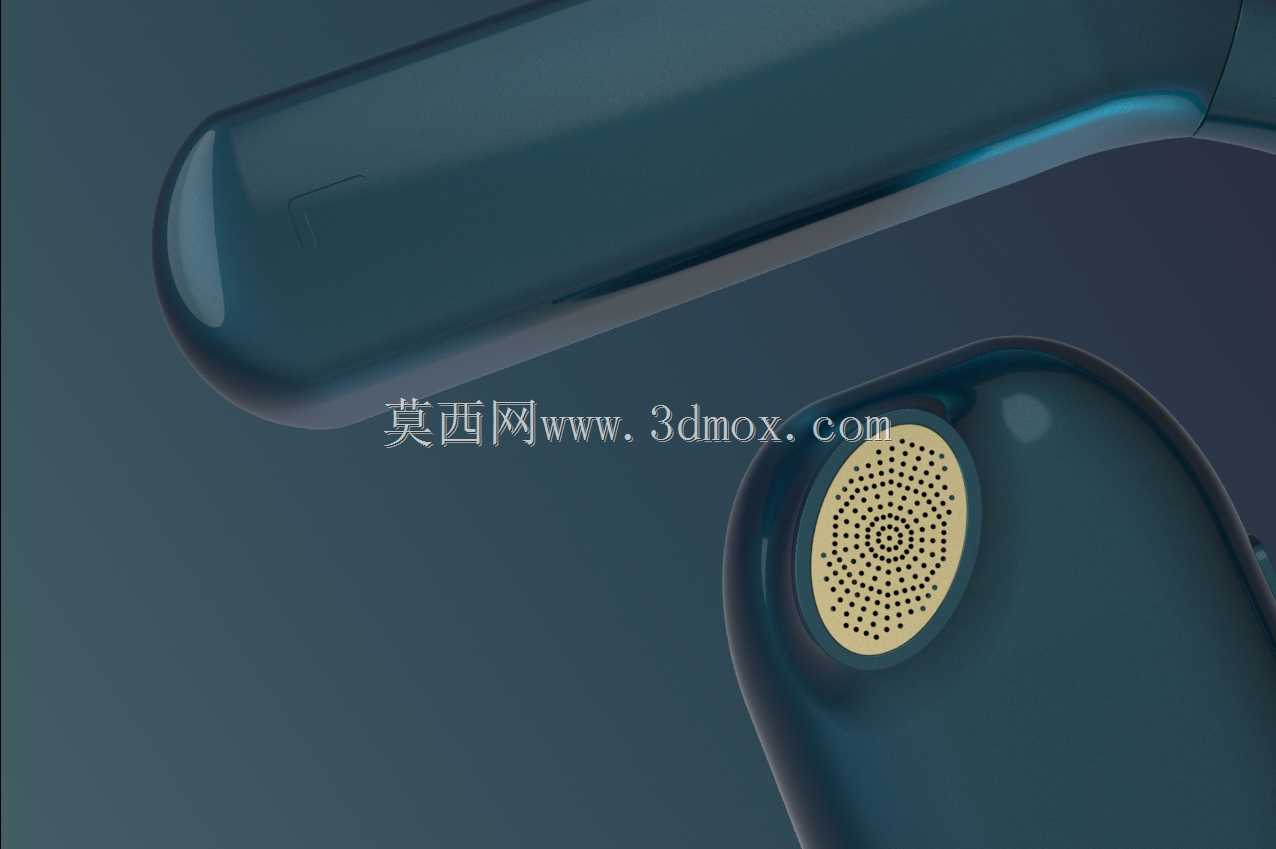

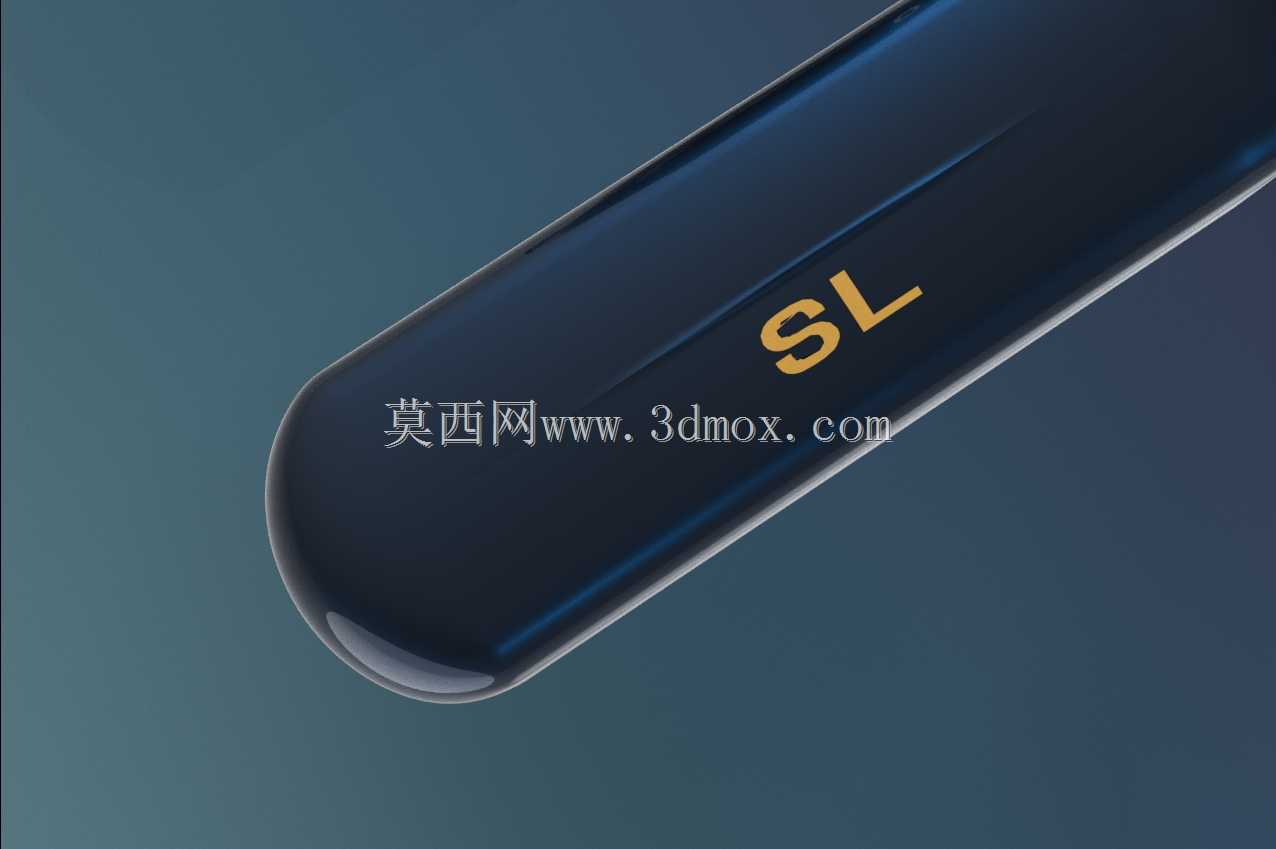

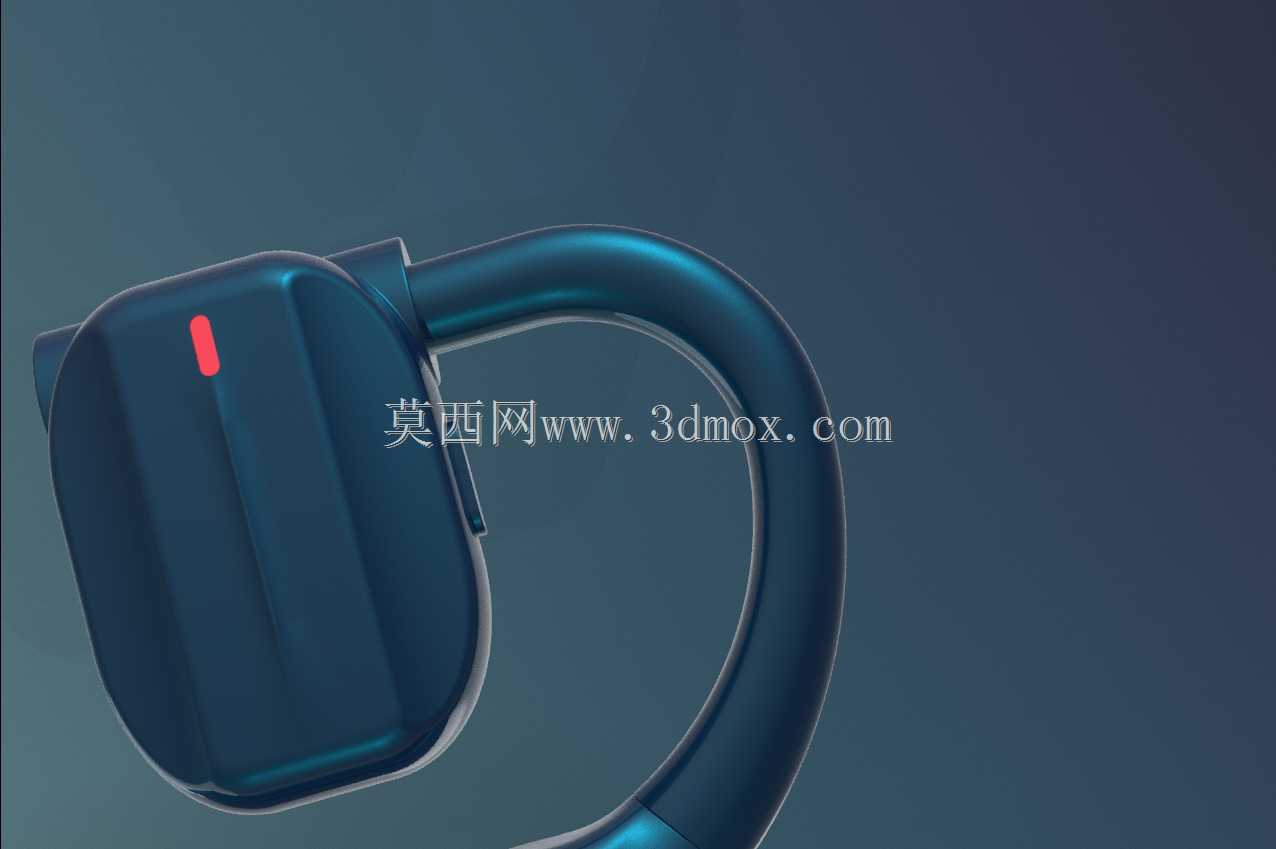

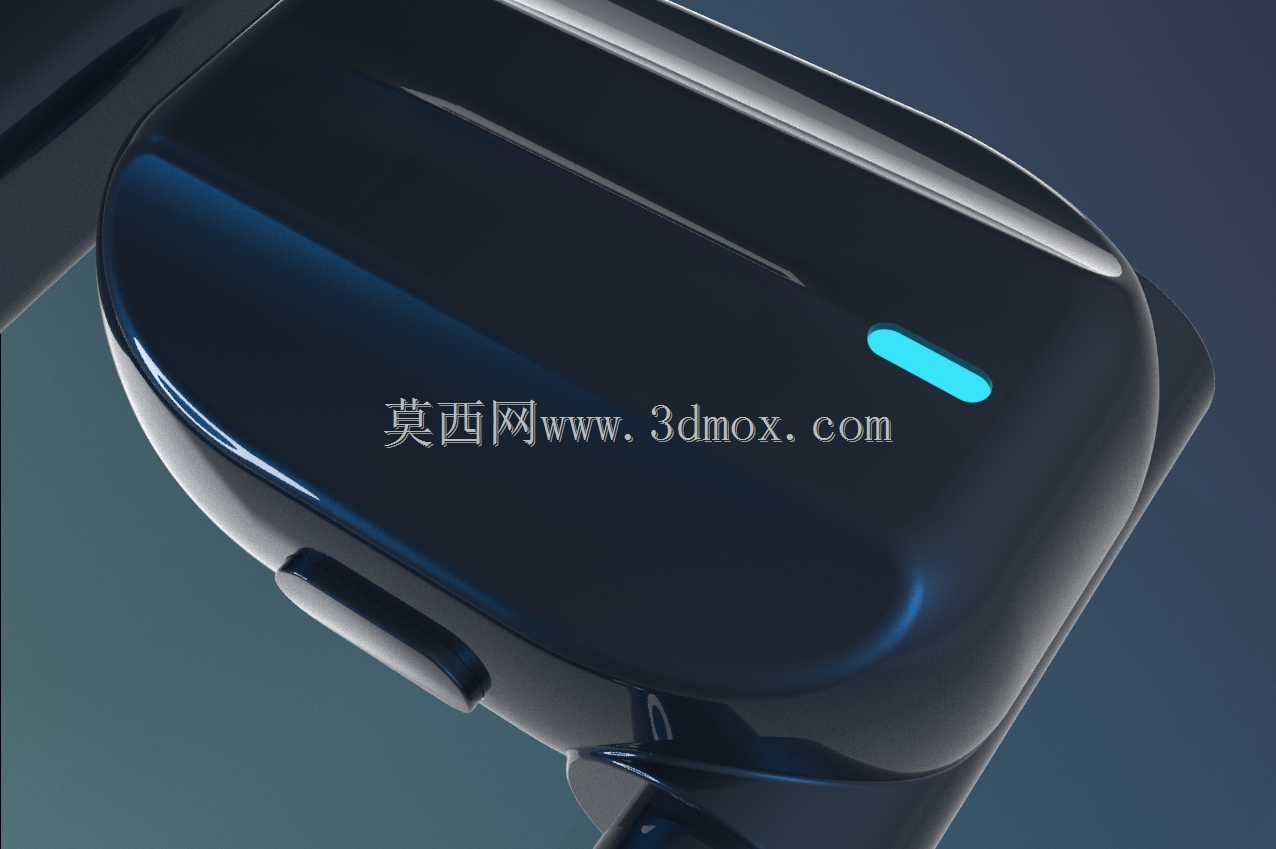

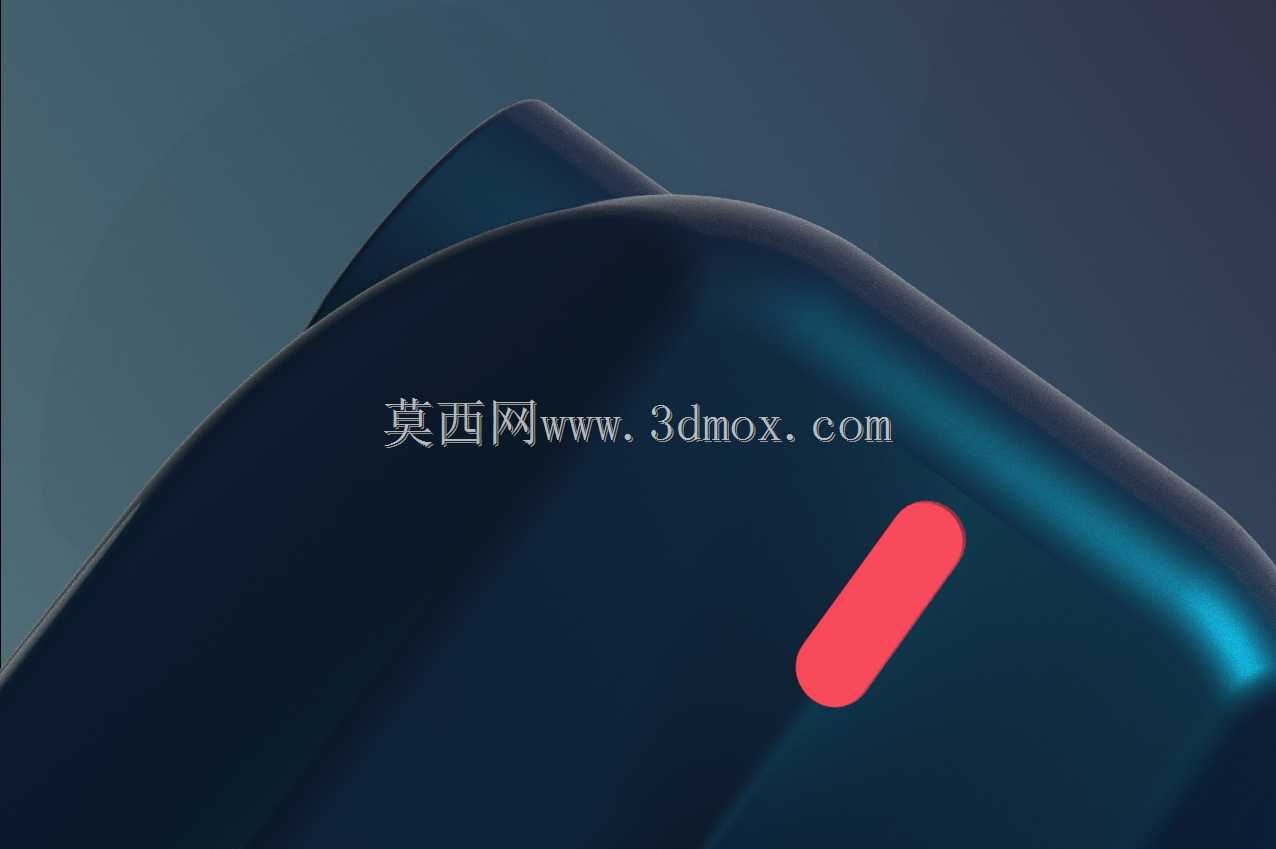

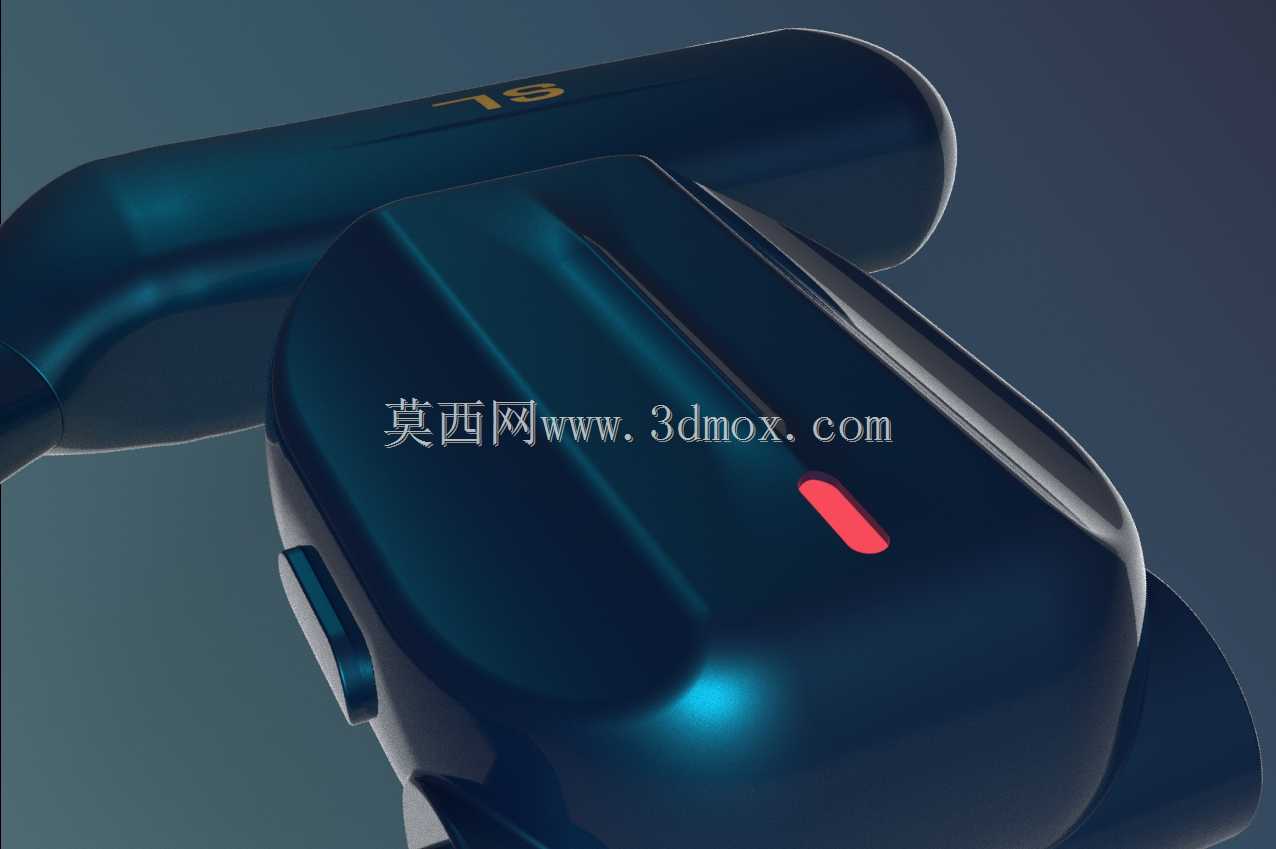

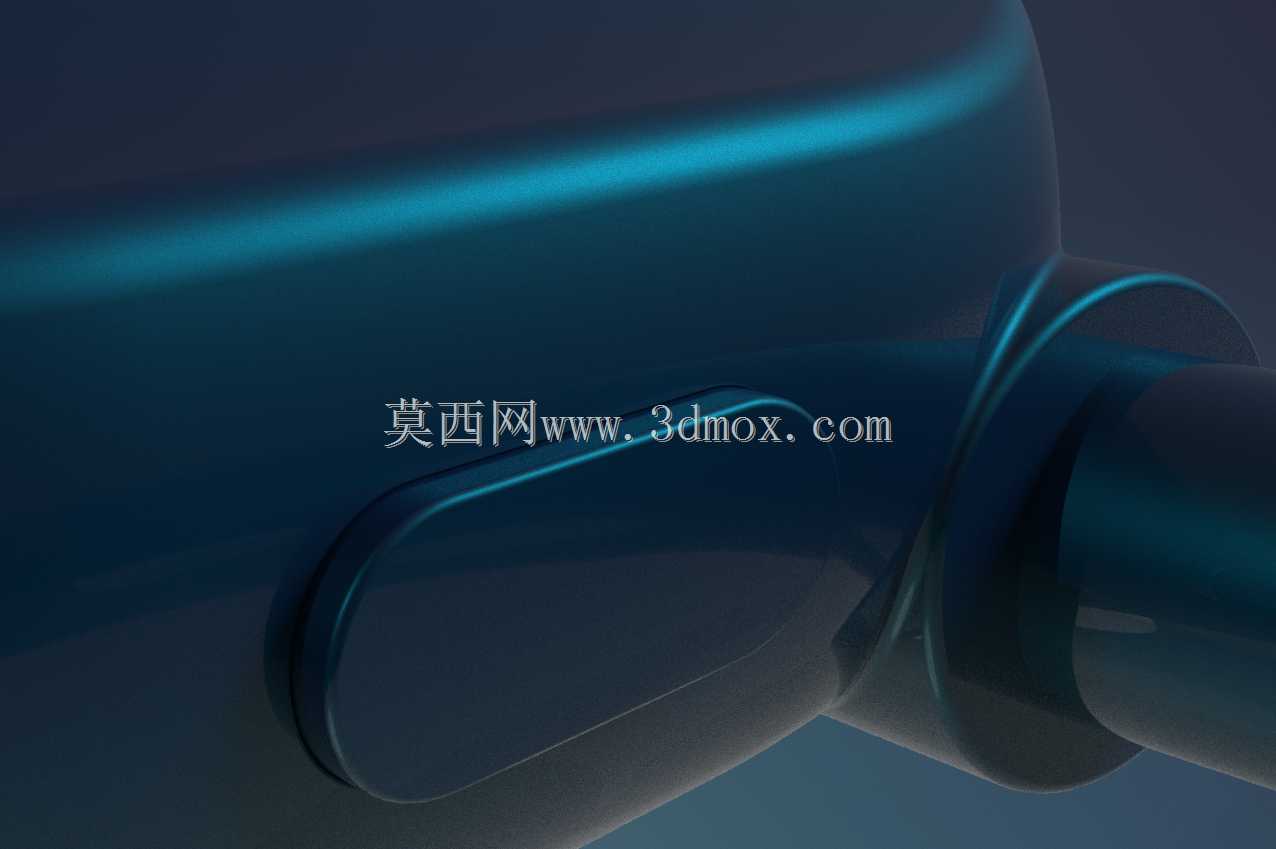

　　发声腔体部分位于耳廓外侧对应耳道的位置，腔体外形采用圆润的椭球造型，表面做了高光质感的曲面处理，腔体正面预留了状态指示灯的安装位，指示灯位置做了内凹的导光结构设计，既保证光线可以均匀透出，也不会因为指示灯突出破坏整体外观的流畅性。尾端控制区延伸至耳廓下方，表面预留了触控操作的识别区域，区域边缘做了细微的凸棱标识，方便用户在盲操作时通过触感定位操作区域，不需要目视即可完成触控操作。

　　整个外观结构的壁厚设计均匀控制在1.5mm到2mm之间，所有曲面过渡位置的圆角半径不小于0.8mm，完全符合FDM以及光固化3D打印的工艺要求，不存在小于打印喷头直径的细微结构，也没有悬空角度过大需要额外添加支撑的位置，打印完成后只需要简单去除底部支撑即可进行后处理打磨，不需要复杂的后续加工工序。从安装边界来看，整个耳机单只的整体外轮廓尺寸控制在长52mm、宽38mm、厚16mm的范围内，耳挂的内圈开口尺寸适配绝大多数成年人的耳郭厚度，预留了0.5mm的装配调整间隙，后续如果需要加装内部电子元件，可以在腔体内部预留的空间内排布电池、蓝牙主板、发声单元等组件，内部的筋位预留位置已经提前做了避让，不会和外观曲面发生干涉。

　　设计过程中特意规避了所有需要抽芯、倒扣的复杂模具结构，如果后续需要进行批量注塑生产，只需要设计简单的前后模即可完成成型，不需要复杂的行位、斜顶结构，可以有效降低批量生产的模具成本。外观表面的分型线设置在耳挂与腔体衔接的侧面位置，分型线位置做了0.1mm的错位避让，后续注塑生产时可以最大程度减少飞边的产生，降低后续打磨处理的工作量。整个外观结构没有包含内部电子元件的详细结构，仅保留了外观面以及对应的壁厚、安装避让空间，适合作为外观手板打印验证、结构设计参考使用，打印完成的手板可以直接进行佩戴舒适度测试，验证耳挂弧度与不同耳型的匹配度，也可以在这个外观基础上进一步细化内部的电子元件安装结构，完成完整的产品设计。
