小型移动机器人防滑驱动行走轮结构

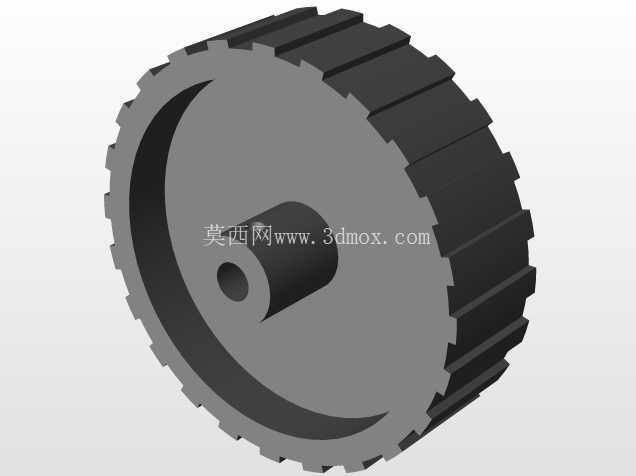

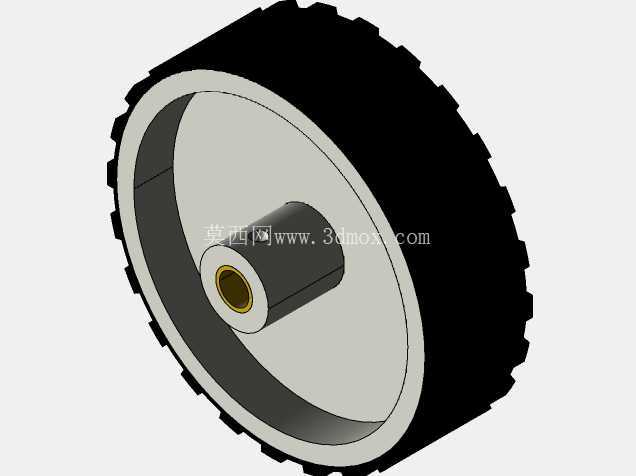

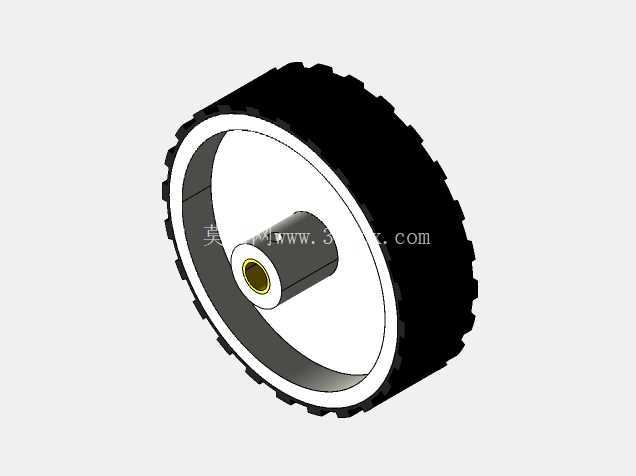

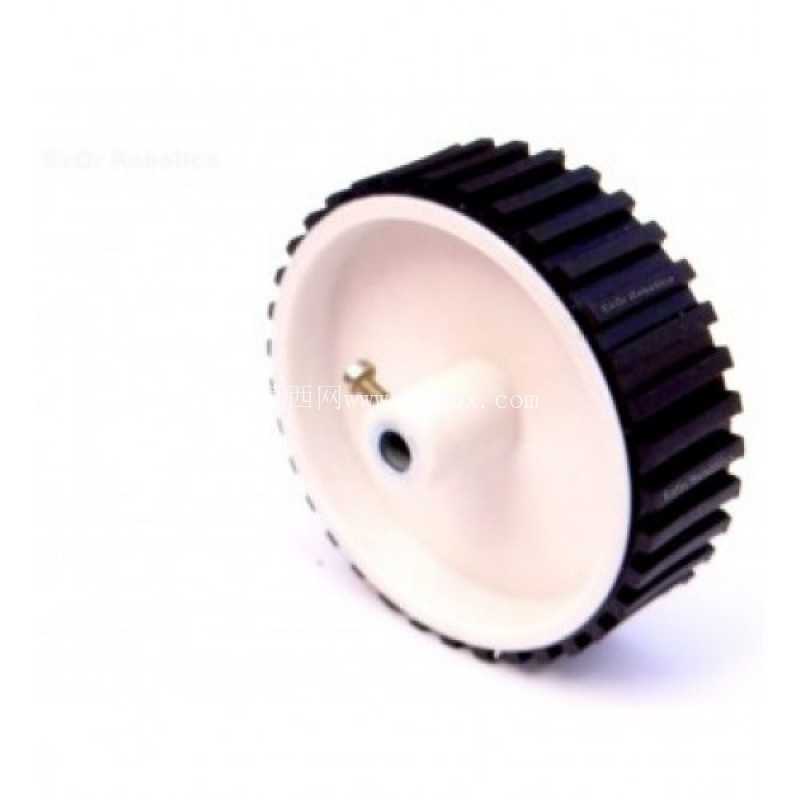

　　这款行走轮主要面向小型室内移动机器人、教育类竞赛机器人、轻型AGV转运单元的行走驱动场景，在桌面级巡检设备、小型物料搬运机器人、教学实训平台的行走机构中应用广泛，可适配单轴直流减速电机、舵机输出端的直连安装，不需要额外设计复杂的传动转接结构，能大幅缩短小型移动设备的开发周期。轮体采用分体式结构设计，外侧为带周向凸齿的橡胶接触层，内侧为硬质工程塑料轮毂，轮毂中心集成了带定位轴孔的安装凸台，轴孔内预置金属衬套，避免塑料轮毂直接与电机输出轴接触造成的磨损，同时轴孔侧边设置紧定螺钉安装位，可通过紧定螺钉实现轮体与输出轴的周向固定，防止传动过程中出现打滑空转的问题。

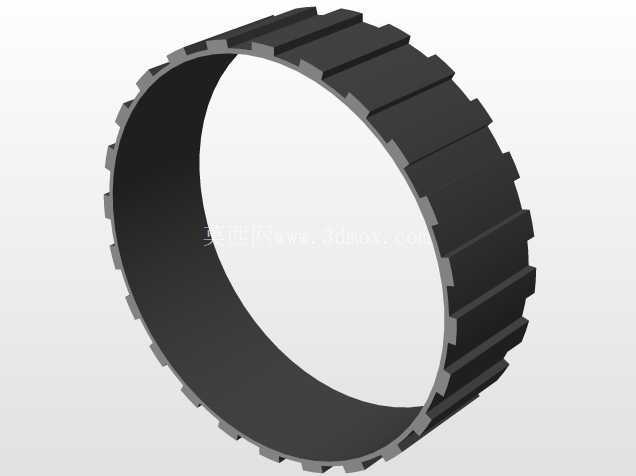

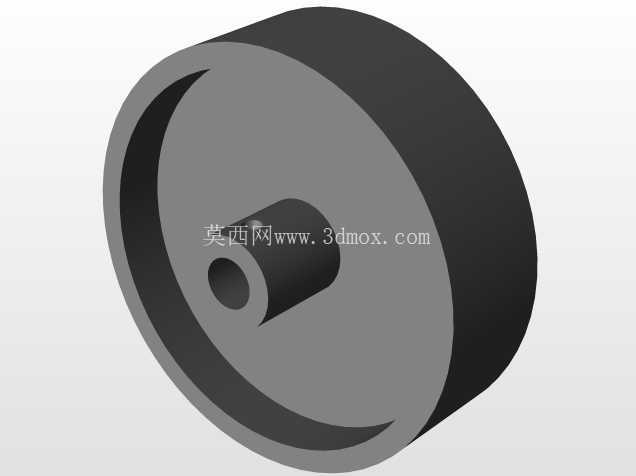

　　外侧橡胶层的凸齿采用等距周向排布，齿形截面为梯形，接触地面时可通过齿形的形变增大与硬质地面、地毯、实验台台面的接触摩擦力，在机器人启停、转向、小坡度爬行时能提供足够的附着系数，避免轮体空转造成的行走轨迹偏移，同时橡胶材质本身具备一定的缓冲能力，可过滤地面微小凸起带来的振动，降低机身搭载的传感器受振动干扰的概率。轮毂部分的辐板采用等厚薄壁设计，在保证轮体整体结构强度的前提下尽可能降低自身重量，减少行走驱动时的电机负载，轮毂外缘设置环形定位槽，橡胶层通过过盈配合嵌装在定位槽内，不需要额外粘接即可保证橡胶层与轮毂的同轴度，长期运行不会出现橡胶层与轮毂脱开、相对转动的问题。

　　安装边界方面，轮体整体外径适配72mm的安装空间需求，轮毂安装凸台的轴向伸出长度可适配常规20mm间距的安装板布局，中心轴孔可适配常见的3mm、4mm直径减速电机输出轴，紧定螺钉采用M3规格，安装时不需要特殊工装，使用常规内六角扳手即可完成轮体的固定锁紧。设计过程中优先考虑了小型移动机器人的常见工况，轮体的径向跳动量控制在0.2mm以内，保证行走过程中轮体接触地面的压力均匀，不会出现周期性的跳动影响行走精度；橡胶层的邵氏硬度控制在60-65A区间，既保证足够的摩擦力，又不会因为材质过软造成轮体受压形变量过大，影响行走的位置精度。

　　在实际选型应用中，这款轮体可成对布置在机器人底盘两侧作为驱动轮使用，配合前端的万向从动轮即可实现差速转向，不需要额外设置转向机构，整体结构紧凑，非常适合空间受限的小型移动设备使用；轮体的橡胶凸齿在磨损后可单独拆卸更换，不需要整体更换轮组，可降低设备的后期维护成本。轮毂的塑料材质选用具备一定自润滑性能的ABS工程塑料，长期运行不会出现粉化开裂的问题，金属衬套采用黄铜材质，与钢质输出轴配合时摩擦系数低，不会因为频繁正反转造成轴孔的异常磨损。轮体的整体重量控制在30g以内，对于负载能力在1-2kg的小型移动机器人来说，轮体自重带来的负载占比极低，可有效提升机器人的有效负载能力。在结构细节上，轮毂安装凸台的端面做了倒角处理，安装时可快速对准电机输出轴，避免硬插造成轴孔或电机轴的损伤；橡胶层的凸齿边缘做了小圆角过渡，不会因为尖锐边缘勾住地面的线缆、碎屑造成行走卡滞。
