手动螺旋式管道夹持固定工装结构

　　在管道预制、现场安装、五金维修以及小型金属加工工位上，这类手动螺旋夹紧的管钳工装是工位上使用频率极高的基础夹持器具，和普通平口钳的夹持逻辑不同，它的核心功能是针对圆柱类管件实现周向抱紧，避免管件在套丝、切割、打磨、焊接对位过程中出现周向转动或者轴向窜动，相比手持操作或者普通台钳的点接触夹持，这类结构的夹持稳定性要高出不少，能有效降低管件加工过程中的形变风险。

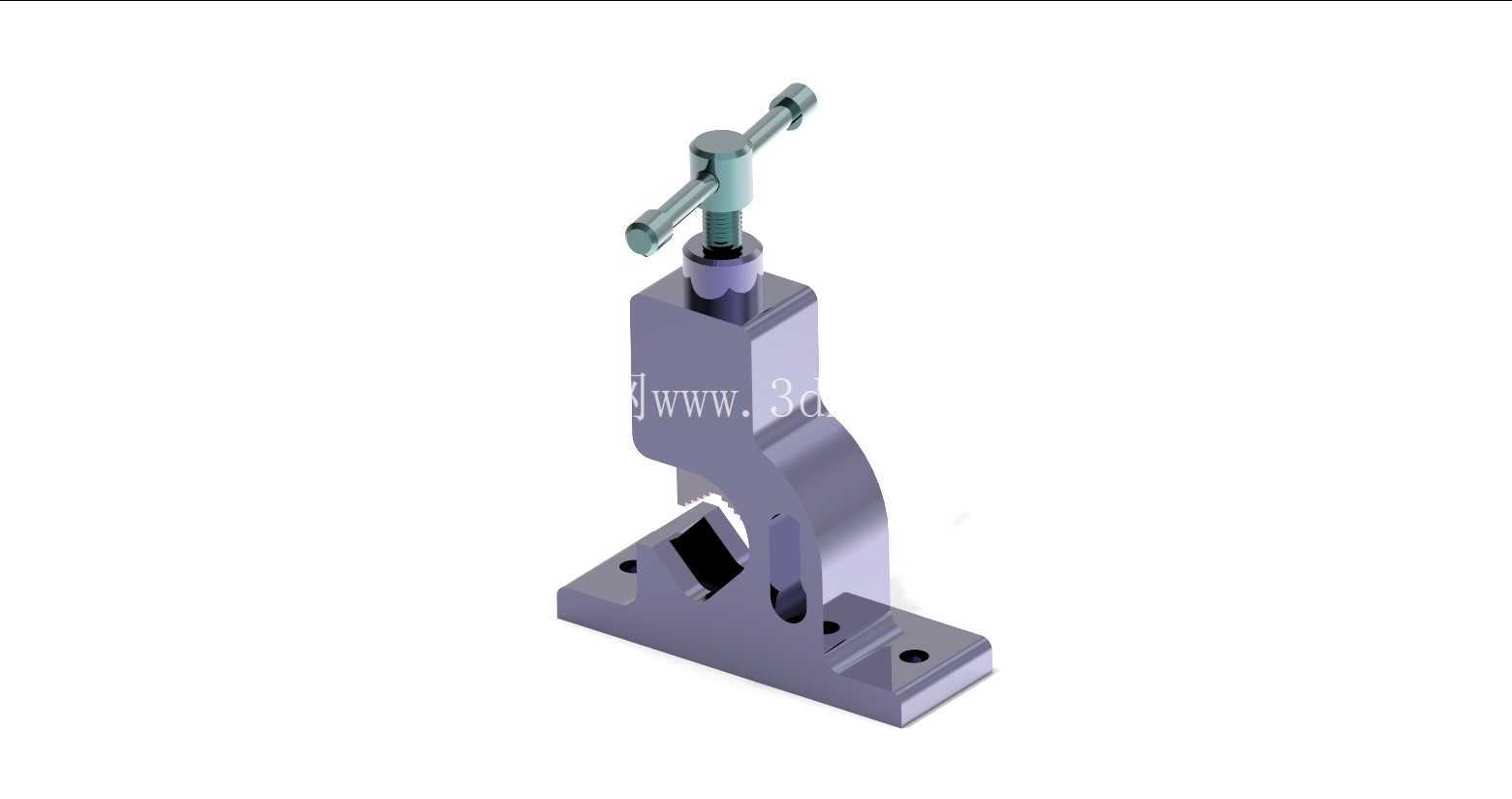

　　从结构设计逻辑来看，整个工装采用一体式弯臂承载结构，底部是带两个安装沉孔的L型安装底座，安装孔的孔距适配常规钳工台的预留安装位，安装时可以通过螺栓直接固定在工作台台面边缘，底座的厚度经过受力校核，在最大夹持力矩下不会出现底座翘曲或者连接螺栓断裂的问题。弯臂部分和底座为一体化加工成型，避免了拼接结构带来的装配间隙，长期承受夹紧反力也不会出现结构松动，弯臂的弧形内侧做了适配不同管径的V型夹持卡口，卡口表面做了防滑齿纹处理，和顶部压头配合形成三点夹持受力结构，不管是薄壁镀锌管还是厚壁无缝钢管，都能在夹持力范围内实现稳定固定，不会出现管件表面被夹伤凹陷或者夹持打滑的问题。

　　顶部的螺旋进给结构是整个工装的施力核心，采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的传动效率更高，自锁性能更好，夹紧之后不会因为加工过程中的振动出现松脱，螺杆顶端的T型手柄长度经过人机工程校核，操作人员单手施加握力就能达到足够的夹紧力矩，不需要额外加接延长杆，避免过度施力导致螺杆变形或者管件被夹变形。压头部分和螺杆末端采用活动连接结构，夹紧过程中压头可以自适应管件的外圆弧度，保证压头端面和管件表面完全贴合，不会出现线接触导致的应力集中问题。

　　实际应用场景中，这类工装除了常规的水管、气管安装维修场景，在小型机械加工车间里也常用来夹持圆棒类工件进行钻孔、端面倒角等轻负荷加工，相比专用的三爪卡盘，它的装夹速度更快，对工件的长度没有限制，长管件可以直接延伸出台面，不需要额外的支撑辅具。设计过程中对整体的安装边界做了严格控制，底座的宽度不超过120mm，整体高度控制在180mm以内，不会占用过多的工作台面空间，手柄转动的最大半径也做了限位，操作过程中不会和台面上的其他工具、量具发生干涉。

　　从结构可靠性角度考虑，整个工装的受力路径非常清晰，操作人员施加在手柄上的扭矩通过梯形螺纹转化为轴向的夹紧力，直接作用在管件表面，反力通过一体式弯臂直接传递到底座安装螺栓上，没有多余的传动环节，故障点极少，日常使用只需要定期在螺纹部分涂抹润滑脂，就能保证长期顺畅使用，不需要复杂的维护保养。夹持卡口的V型角度设计为90度，适配的管径范围覆盖常见的4分到2寸常规管材，基本能满足日常维修和小型加工的绝大多数夹持需求，不需要频繁更换夹持垫块。和市面上常见的分体式管虎钳不同，这个结构没有额外的活动铰接部件，长期使用也不会出现铰接点磨损导致的夹持精度下降问题，夹持中心的位置始终保持固定，针对需要重复定位的批量管件加工，能有效减少装夹找正的时间。
