折节式指关节机械连接结构设计

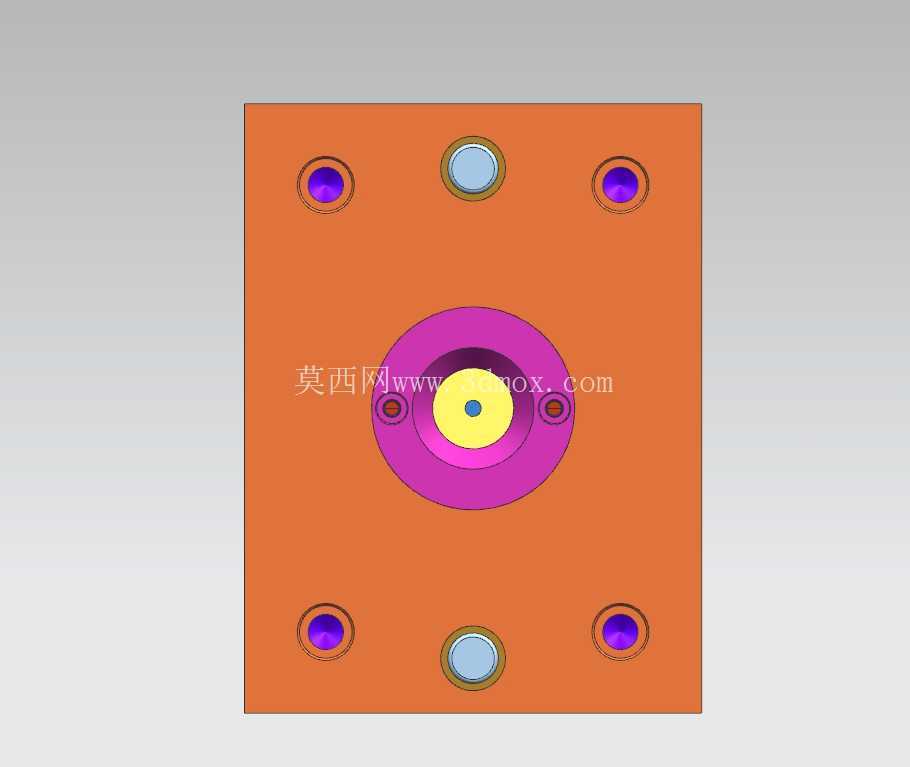

　　在需要承受轴向拉伸载荷同时保留小范围角度偏转余量的机械传动场景中，这类折节式指关节连接结构是替代刚性直连接头的核心部件，常见于轻载机械臂末端执行器、柔性传动连杆组、仿生运动机构的铰接点位，解决刚性连接在装配误差累积、受载形变时出现的应力集中问题，避免连杆根部因附加弯矩产生疲劳断裂。从结构功能来看，该接头核心作用是在两根同轴或存在小角度偏斜的受拉杆件之间建立可靠的传力路径，同时允许连接端存在3°-8°的偏转角，补偿安装过程中出现的孔位同轴度误差，以及设备运行过程中机架形变带来的连接端错位，不需要额外加装万向节组件就能实现小范围的柔性传力，大幅简化紧凑型传动机构的结构复杂度。设计过程中首先围绕拉伸载荷的传递路径做受力拆分，中心位置的铰接芯轴是主要承力部件，外围的紫色环形限位套用来约束芯轴的径向窜动，同时预留出偏转所需的活动间隙，橙色安装基板上均匀分布的四个安装孔分为两类，其中两个带紫色衬套的孔位是定位销孔，用来保证接头安装时的位置精度，另外两个带浅色衬套的孔位是螺栓过孔，用来完成基板与安装面的紧固连接，两类孔位对角分布，避免安装时出现过定位问题。

　　安装边界设计上，基板整体采用正方形结构，四个安装孔的中心距按照通用安装孔位规范做等距排布，中心铰接组件的凸起高度控制在基板厚度的1.2倍以内，保证安装后不会与周边相邻部件产生运动干涉，铰接部位的配合间隙根据偏转角度需求做精准计算，间隙过小会导致偏转卡滞，间隙过大则会在传力过程中产生冲击异响，因此配合面采用小间隙滑配设计，同时在铰接接触面预留润滑脂存储槽，减少长期往复偏转带来的接触面磨损。

　　从实际应用场景出发，这类指关节接头不需要做全周向的大角度偏转，只需要满足特定平面内的小角度补偿需求，因此相比传统万向节结构体积更小，安装所需的空间余量更少，非常适合用在安装空间紧凑、载荷等级中等的传动链路中，比如小型自动化设备的连杆传动机构、仿生机械手的指节连接点位、检测设备的柔性探针安装座等场景。结构设计时特意将铰接组件的受力中心与基板的安装中心做重合设计，保证拉伸载荷能够均匀传递到四个安装点位，避免单个安装螺栓承受额外的附加载荷，安装孔内加装的非金属衬套一方面可以减少螺栓与孔壁的硬接触，缓冲传力过程中的振动，另一方面也能避免不同金属材料接触产生的电化学腐蚀，提升接头在复杂工况下的使用寿命。

　　在做三维建模过程中，需要重点验证铰接部件的偏转极限位置，确认在最大偏转角下，铰接芯轴与限位套的接触面积不小于配合面总面积的60%，避免局部应力过大导致部件压溃，同时要模拟安装过程中螺栓的装配空间，确认紧固工具能够顺利到达螺栓头位置，不会被中心的铰接凸起结构阻挡，基板的边缘做了小尺寸倒角处理，去除加工过程中产生的锐边，避免装配过程中划伤操作人员，也减少应力集中带来的基板边缘开裂风险。这类接头的传力特性决定了它不适合传递大扭矩载荷，仅用于承受轴向拉伸载荷的杆件连接，因此在选型匹配时需要根据杆件的最大拉伸载荷选择对应规格的铰接芯轴直径，同时根据实际工况所需的最大偏转角调整限位套的内孔倒角尺寸，保证偏转过程中不会出现结构硬接触。
