斜向分支三通法兰连接管道结构

　　这类带斜向分支的法兰连接三通管道，在工业流体输送系统里属于很常见的管路改向分流部件，日常在化工介质输送、车间压缩空气管网、中小型液压泵站管路布局、冷却水循环系统里都能见到它的身影，核心作用是在垂直贯通的主管道上，引出一条与主管轴线呈115度夹角的分支管路，既可以实现单路输入双路输出的分流功能，也能反向作为两路介质汇流的合流节点使用，相比直角三通，这个115度的斜向夹角能有效降低介质流经转角处的局部阻力损失，减少管路内的湍流扰动，对于输送含微小固体颗粒的介质工况，还能降低颗粒在转角处淤积堵塞的概率。

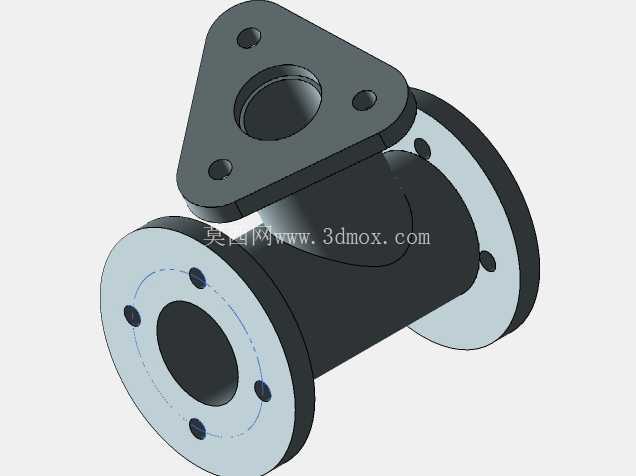

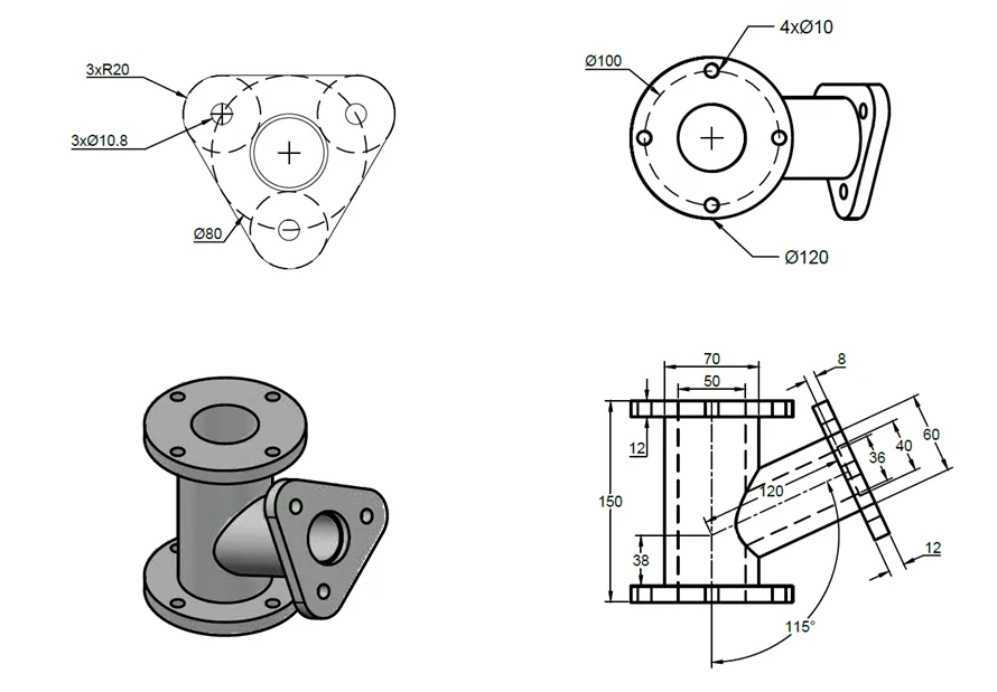

　　从结构设计逻辑来看，整个零件采用一体化铸造后机加工的成型思路，主体是垂直贯通的等径直筒段，上下两端各设置一片圆形法兰盘，主筒内径为80mm，上下法兰的外径为120mm，法兰端面上均匀分布4个直径10mm的螺栓过孔，螺栓孔中心所在的分度圆直径为100mm，安装时可以和同规格的标准法兰通过螺栓紧固，配合密封垫片实现端面密封，保证管路连接的密封性。斜向分支的末端采用三角形布局的三孔法兰结构，三个安装孔的直径为10.8mm，孔位转角处做R20的圆角过渡，这种三角法兰相比圆形法兰占用的安装空间更小，适合在设备侧壁、狭窄安装位上做侧向管路对接，分支管与主筒的连接位置做了平滑的圆弧过渡，避免应力集中，提升整体结构强度，能承受常规管路系统的工作压力。

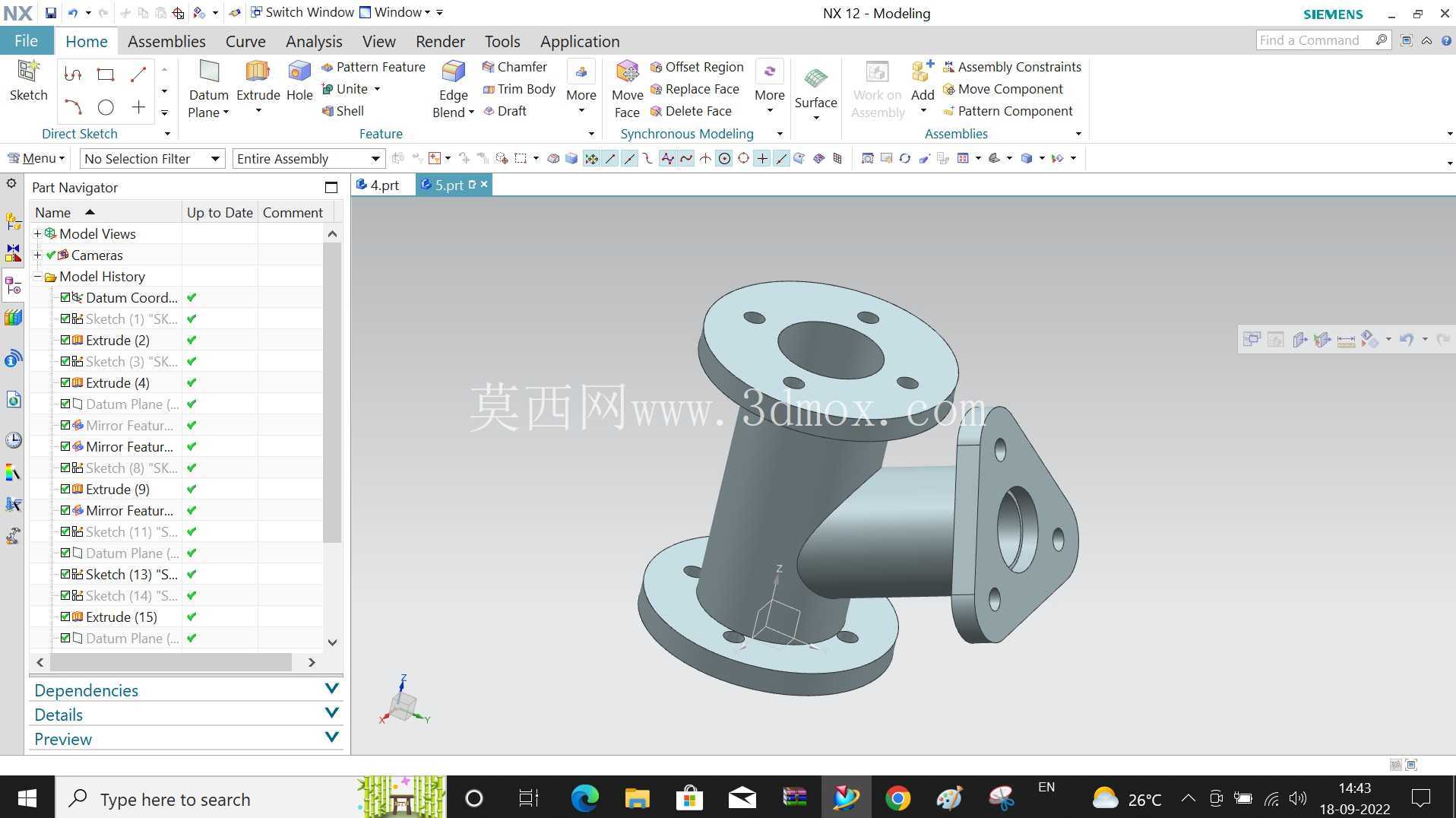

　　建模过程中需要先绘制2D工程草图确定所有尺寸边界，先搭建主筒的旋转特征，再通过基准面定位斜向分支的轴线角度，确保115度的夹角精度，之后分别做出两端的圆形法兰和分支端的三角法兰，对所有的安装孔做阵列或者点位定位，最后处理连接位置的圆角过渡，保证壁厚均匀，避免后续工程分析或者加工时出现壁厚突变的问题。安装时需要注意，上下圆形法兰的对接面要保证同轴度偏差在允许范围内，三角法兰端的安装面要和对接件的端面完全贴合，螺栓紧固时要按对角顺序逐步拧紧，避免法兰面受力不均导致密封失效。这类管件在实际选型时，要根据输送介质的压力、温度、腐蚀特性选择对应的铸件材质，常规水气管路用普通铸铁即可，有腐蚀介质的工况可以选用不锈钢或者铸钢材质，法兰密封面的粗糙度要满足密封要求，安装孔的位置精度要保证和对接件的孔位完全匹配，避免强行装配产生额外的装配应力，影响管路长期运行的可靠性。在管路布局设计时，这种斜三通的位置要预留足够的安装操作空间，方便后期的螺栓拆装和密封件更换，分支管的角度设计要顺着介质流动方向，尽可能降低流阻，提升整个管路系统的输送效率。
