电源变压器用异形折弯钣金防护盖

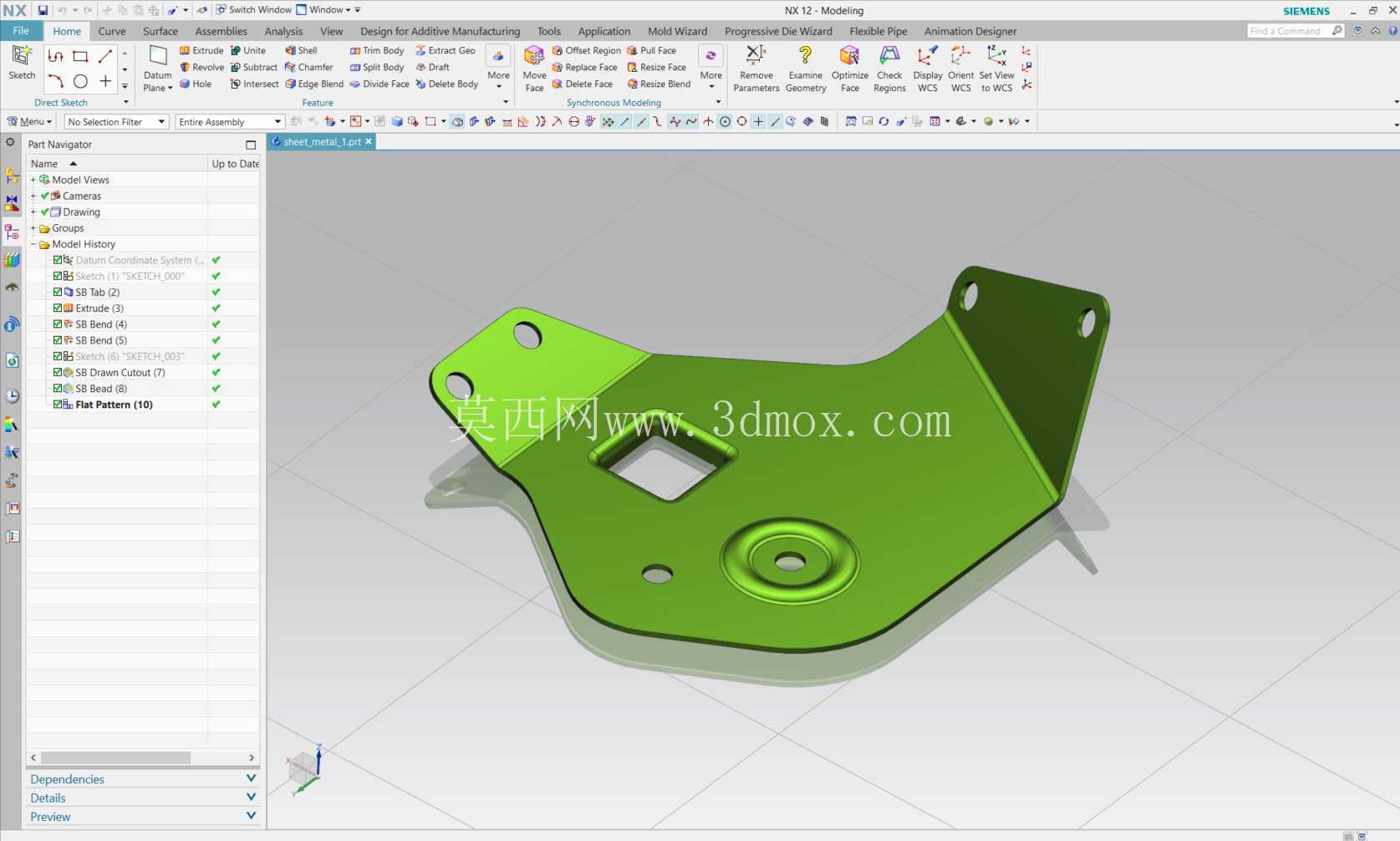

　　这款钣金防护构件主要适配中小功率电源变压器的端部防护场景，常见于工业控制电源、小型工频供电模块、嵌入式设备内置变压单元的配套结构中，核心作用是覆盖变压器端部的接线端子与裸露绕组边缘，避免装配、运维过程中异物触碰带电部位，同时可阻隔外部粉尘、金属碎屑直接掉落至绕组缝隙，降低绝缘层破损引发的短路风险。从实际装配边界来看，构件整体采用多段折弯成型工艺，没有额外的焊接拼接部位，所有弯折圆角均适配常规钣金冲压的最小折弯半径，不会出现折裂、应力集中的问题，整体轮廓贴合变压器端部的异形安装面，三个边角位置预留的圆形安装孔位，孔间距匹配常规EI型、CD型小功率变压器端部的标准安装螺柱位置，装配时可直接通过自攻螺丝或配套螺母完成固定，不需要额外制作转接支架，能直接适配现有量产变压器的安装尺寸，减少整机装配的工序步骤。

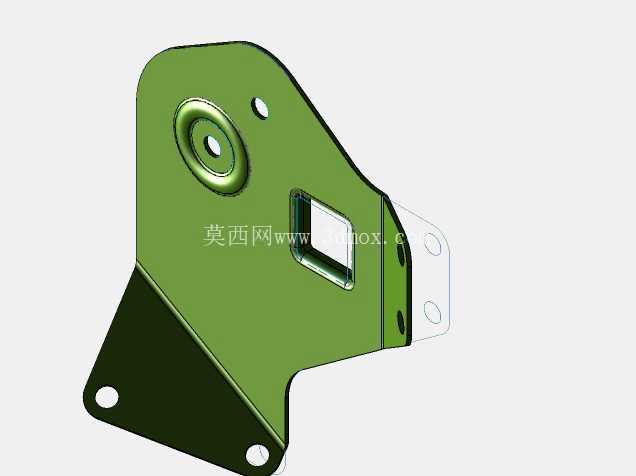

　　构件中部预留的方形避让孔，是为了避开变压器端部的接线端子排或者温度传感器安装位，安装后不会干涉接线操作，也不会遮挡传感器的检测端面；下方的环形凸台结构，是通过冲压一体成型的加强筋结构，不需要额外焊接加强件，就能提升平板部位的结构刚度，避免钣金件在运输、装配过程中出现凹陷变形，同时这个凸台位置刚好对应变压器铁芯的端部定位柱，装配时可以起到预定位的作用，操作人员不需要反复调整孔位对齐度，就能快速将构件套入安装位，提升装配效率。

　　设计过程中充分考虑了钣金加工的工艺可行性，所有轮廓的冲裁边缘都预留了合适的毛刺去除余量，折弯边的高度符合常规冲压设备的加工行程，不需要开发特殊的成型模具，普通数控冲床搭配折弯机就能完成批量加工，材料选用常规冷轧钢板即可满足使用强度要求，表面可根据整机的防腐需求选择镀锌、喷塑等处理工艺，适配不同使用环境的防护要求。从安装适配性来看，构件的折弯翻边高度控制在合理范围，既可以覆盖绕组端部的裸露边缘，又不会超出变压器的整体安装轮廓，不会和周边的电源壳体、其他电子元器件产生空间干涉，在紧凑的设备内部空间中也能顺利完成装配。

　　不同于常规的平板式防护盖板，这款异形折弯结构的侧边带有一定的倾斜角度，刚好贴合变压器端部的斜面轮廓，安装后和变压器本体的贴合间隙控制在1mm以内，既可以避免大颗粒异物从缝隙进入，又不会因为贴合过紧在变压器运行发热膨胀时产生挤压应力，长期使用也不会出现钣金件变形、松动脱落的问题。边角位置的安装孔都做了翻边处理，提升了孔位的结构强度，螺丝锁紧时不会出现孔位开裂、滑牙的问题，即使需要多次拆装维护，也能保持可靠的固定强度。在实际应用场景中，这类钣金防护盖除了基础的防护作用，还可以作为接地连接点使用，安装时将设备的接地端子通过其中一个安装孔与钣金件连接，即可为变压器提供额外的接地防护，提升设备的用电安全性，不需要额外在变压器本体上加工接地孔位，简化了整机的接地布线设计。
