电源变压器用冲压钣金盖板结构设计

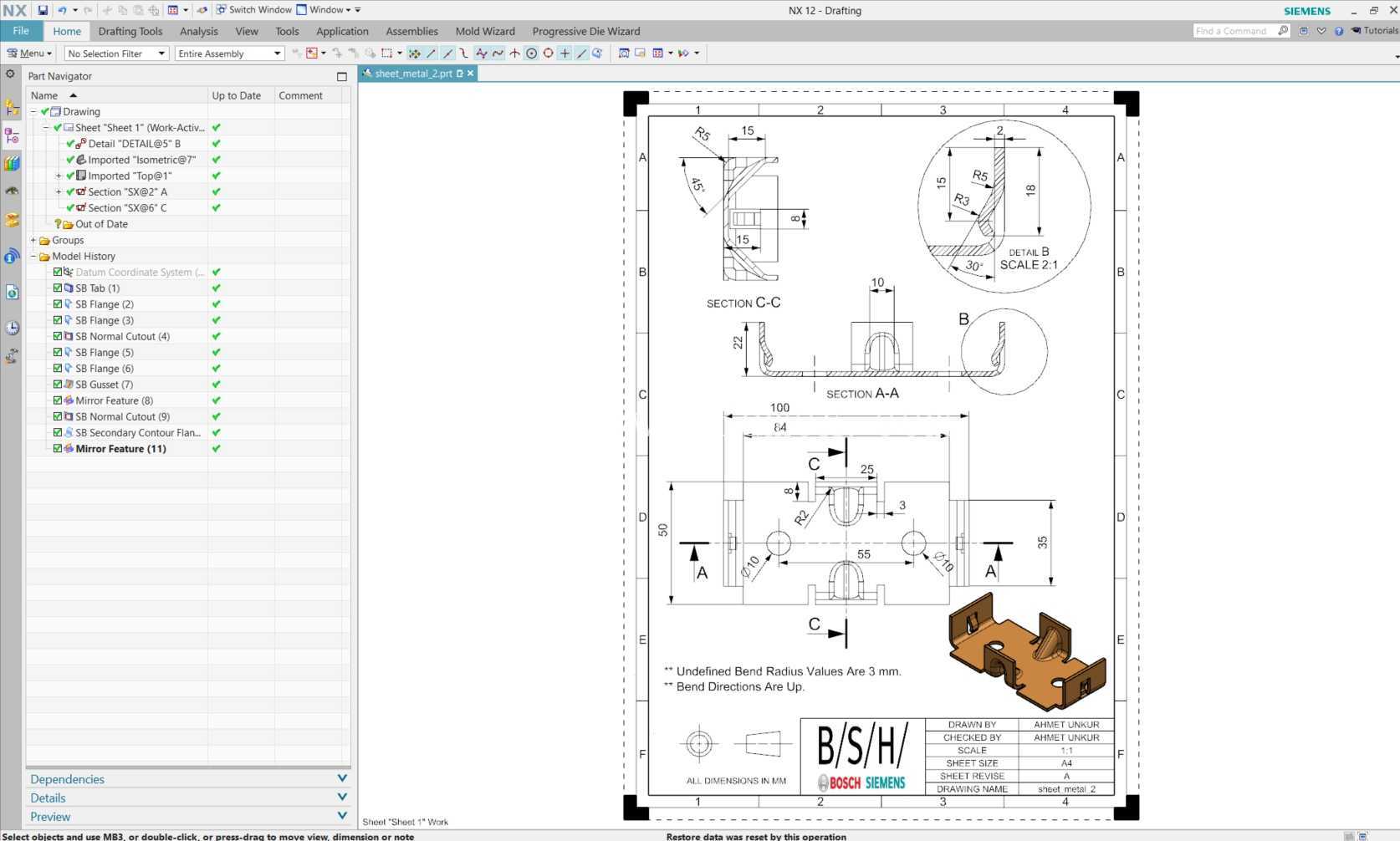

　　在中小功率电源变压器的批量装配场景中，这类钣金盖板是绕组分装完成后实现磁芯定位、绕组防护与整机安装衔接的核心结构件，日常多应用于工业控制板载电源、小型家电内置供电模块、低压配电辅助供电单元的变压器组件上，替代传统注塑端盖解决高温工况下的形变、老化问题，同时满足批量生产中的快速装配需求。从实际使用功能来看，该盖板首先承担磁芯与绕组的侧向限位作用，避免变压器在运输、设备运行振动过程中出现磁芯错位、绕组绝缘层磨损的问题，其次盖板上预留的三处圆形通孔为安装定位孔，既可以穿过自攻螺丝将盖板与变压器骨架锁紧，也能作为变压器整体固定到设备PCB板或金属安装支架上的过孔，孔位的同轴度公差控制在0.1mm以内，避免装配时出现螺丝滑牙、安装错位的情况。

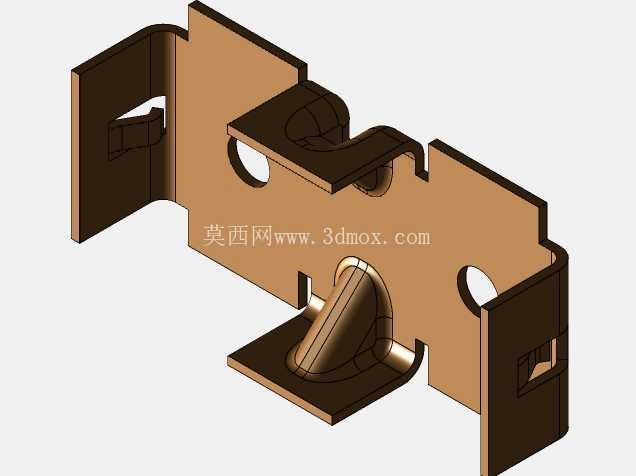

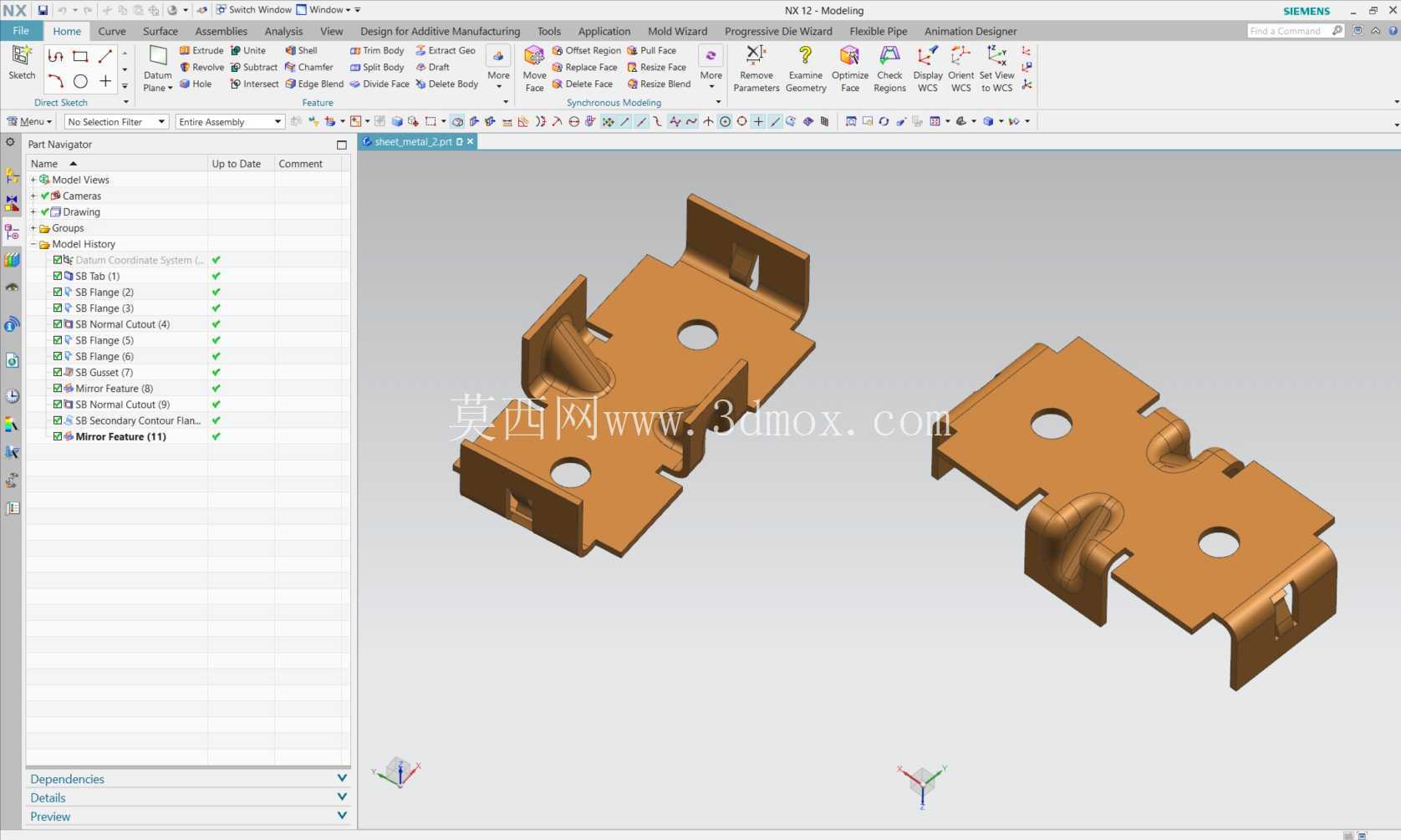

　　盖板两侧的弯折翻边为卡接结构，装配时可直接卡在变压器骨架的对应卡槽内，无需额外打胶即可实现预固定，大幅提升流水线的装配效率，翻边处的圆弧过渡设计可避免锐边划破绕组的绝缘漆包线，降低生产过程中的不良率。设计过程中优先考虑冲压工艺的可行性，整体采用等厚钣金板材一次冲压成型，所有弯折处的内R角与板材厚度匹配，避免冲压过程中出现板材开裂、回弹超差的问题，板面上的凹凸压型结构并非装饰作用，而是通过局部形变提升盖板的整体结构刚度，在板材厚度不增加的前提下，将盖板的平面抗形变能力提升40%以上，避免锁紧螺丝时盖板出现凹陷变形，压型的位置同时避让开变压器绕组的出线端，不会干涉引线的排布与焊接。

　　从安装边界来看，该盖板的整体外轮廓尺寸与对应型号的EI型或CD型电源变压器骨架端面完全匹配，安装后盖板平面与磁芯端面保留0.2mm的间隙，既不会因为尺寸公差挤压磁芯造成铁损升高，也不会因为间隙过大导致磁芯固定不牢出现振动异响，盖板边缘的缺口结构为引线避让槽，变压器的初级、次级引线可从缺口处顺利引出，不会被盖板压破绝缘层造成短路风险。在实际选型适配时，需要注意盖板的安装孔位间距与变压器骨架的固定柱间距匹配，翻边的内尺寸与骨架端面的卡接位尺寸公差控制在间隙配合范围内，保证手工按压即可完成预装配，同时盖板的表面处理采用无铬钝化，满足电子行业的RoHS要求，不会在长期使用过程中出现氧化锈蚀掉屑的问题，避免金属碎屑掉落到电路板上造成电路短路。

　　这类钣金盖板相比传统的电木盖板、注塑盖板，在-40℃到125℃的工作温度范围内不会出现材质脆化、形变的问题，更适合应用在户外工业设备、车载供电模块这类温变范围较大的场景中，同时冲压工艺的生产效率远高于注塑、机加工工艺，单批次生产的成本更低，尺寸一致性更好，适合百万级批量的电子配件生产需求。设计时还需要考虑板材的利用率，该盖板的展开形状为规则矩形，排样时可采用交错排样的方式将板材利用率提升到85%以上，进一步降低原材料成本，所有冲裁边缘的毛刺高度控制在0.05mm以下，无需额外去毛刺工序即可满足装配要求，减少后续加工的工序成本。
