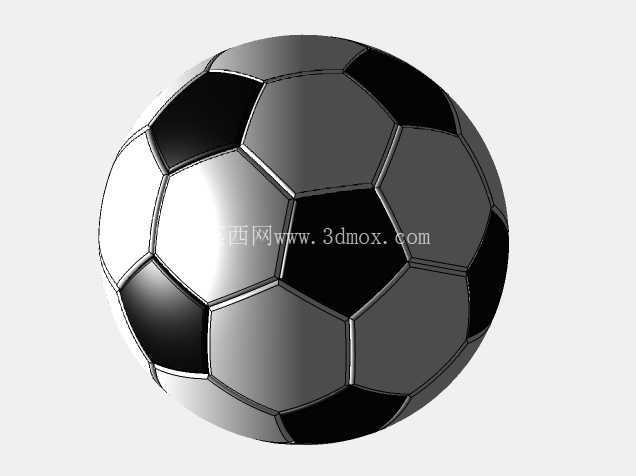

参数化经典黑白拼接足球结构设计

　　本次完成的足球三维结构设计，核心围绕传统经典足球的正五边形与正六边形拼接逻辑展开，采用全参数化驱动的建模逻辑搭建，所有曲面片体的拼接边界、弧度过渡、片体厚度均通过参数关联控制，可直接通过调整核心参数快速适配不同尺寸规格的足球产品开发需求，覆盖从儿童训练用球到成人专业比赛用球的全尺寸区间设计需求。从实际应用场景来看，该模型可直接对接体育用品制造环节的结构验证环节，既可以用于足球生产前期的片体裁切尺寸校核，也可作为文创衍生产品、足球主题展示装置、运动主题教具的结构设计基础，适配注塑、拼接缝制、3D打印等多种加工工艺的前期结构验证需求。在功能特性层面，建模过程中严格遵循足球实际生产的拼接公差要求，每一块五边形、六边形片体的相邻边长度完全一致，曲面弧度经过球面拟合校验，确保所有片体拼接完成后可形成完美的闭合球面，不存在片体错位、间隙过大或者曲面褶皱的问题；片体之间的拼接缝预留了实际生产所需的工艺余量，可根据不同加工工艺调整缝边宽度或者粘接定位结构，无需二次重构曲面即可直接导出片体轮廓用于裁切模具开发。

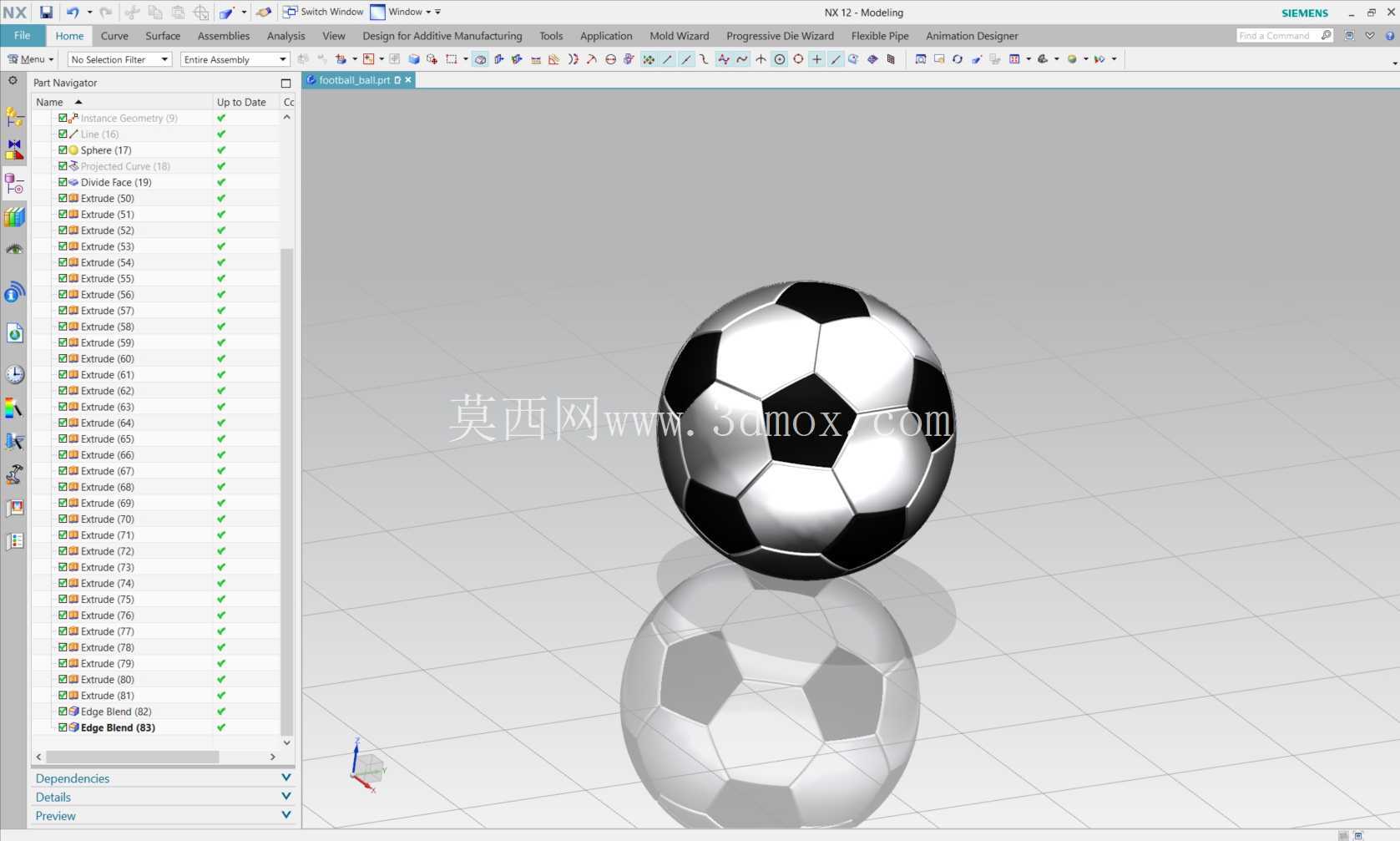

　　设计思路上没有采用简单的球面分割方式，而是先通过正二十面体的几何拓扑关系定位所有五边形片体的顶点位置，再通过球面投影将平面多边形映射到标准球面上，之后对每一块片体的边缘做倒圆过渡处理，模拟真实足球拼接处的压缝凸起结构，还原足球实物的表面触感与视觉特征；建模全程保留参数化建模的历史记录，所有特征之间存在明确的父子关联关系，后续如果需要调整球面直径、片体厚度、拼接缝宽度，只需要修改对应参数即可完成全模型更新，无需重新绘制草图或者重构曲面，大幅提升衍生设计的效率。

　　外形尺寸方面，模型默认按照成人专业比赛用球的标准尺寸搭建，球面直径控制在220mm左右，单片五边形片体的边长为45mm，六边形片体的对应边长与五边形完全匹配，片体厚度设置为3mm，完全贴合常规PU材质足球的实际壁厚参数；安装边界层面，模型预留了充气气门芯的安装定位结构，在其中一块五边形片体的中心位置设置了标准气门芯的安装孔位，孔位直径、沉台深度均按照常规足球气门芯的安装尺寸设计，不需要额外做孔位调整即可直接用于装配验证。

　　从结构合理性角度出发，建模过程中对每一块片体的曲率做了连续性校验，相邻片体之间的曲面达到G2连续，拼接完成后整个球面的曲率过渡均匀，不会出现局部凸起或者凹陷的问题，完全符合足球在空中飞行时的空气动力学外形要求；同时针对拼接处的应力集中问题，对片体边缘的拼接位置做了微小的圆角过渡处理，避免实际使用过程中拼接缝位置因为反复冲击出现开裂的问题，结构强度满足日常训练与比赛的使用需求。对于三维建模从业者而言，该参数化模型也可作为曲面拼接建模、拓扑结构映射的典型练习案例，通过拆解模型的建模步骤，可以掌握正多面体向球面映射的建模方法，理解复杂曲面拼接时的公差控制逻辑，这类建模逻辑同样可以迁移到其他球面拼接类产品、多面体曲面造型的设计工作中，具备较强的参考价值。
