多翼式结构电源变压器壳体设计方案

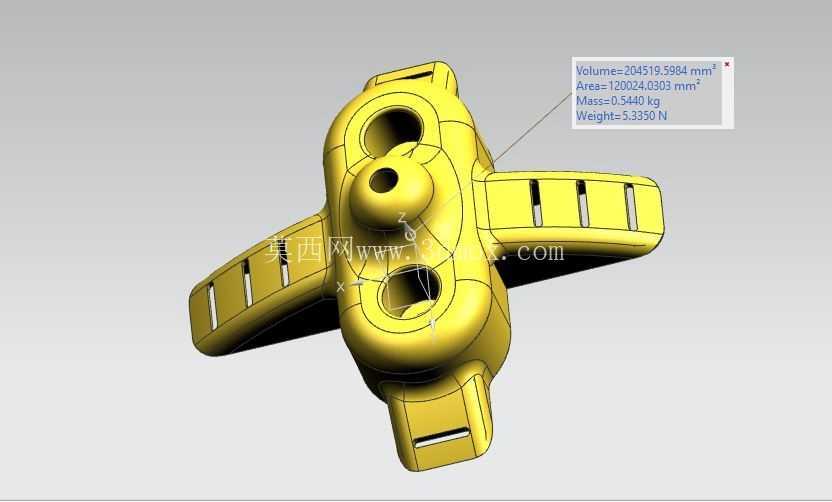

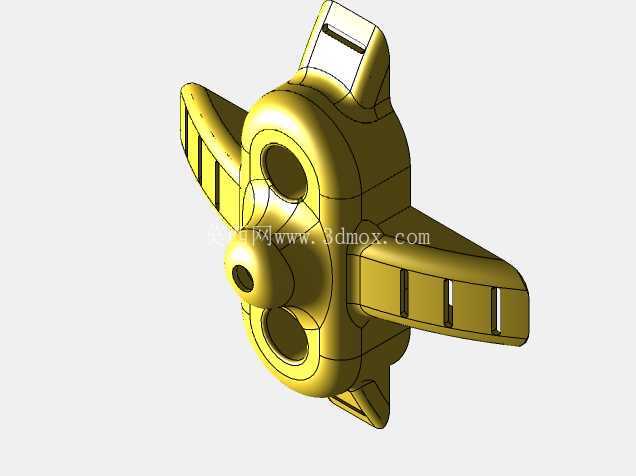

　　在低压配电末端的电源转换场景里，这类多翼式结构的变压器壳体，主要适配小功率工频电源转换模块的封装需求，常见于工控板卡供电、小型机电设备内置电源、民用小家电电源模块等安装空间受限的场景。不同于常规方正的变压器封装外壳，该结构采用四向延伸的翼状支撑结构，核心的圆形腔体用来容纳变压器的铁芯与绕组组件，腔体上预留的两个圆形通孔为绕组引脚的引出位，前端的凸台结构用来嵌入接线端子座，避免接线部位直接突出壳体外侧造成安装干涉。

　　从设计逻辑来看，四个方向延伸的翼状结构并非单纯的造型设计，每侧翼片上开设的长条开槽，一方面是为了在壳体注塑成型时减少壁厚不均导致的缩痕问题，另一方面翼片本身可以作为安装定位的支撑脚，安装时不需要额外加装固定支架，翼片可以直接卡在设备内部的安装卡槽内，配合少量的粘接或者卡扣固定即可完成装配，相比传统螺丝固定的壳体，能减少30%左右的装配工时。翼片的弧度设计经过受力校核，在壳体受到侧向挤压时，翼片可以产生微量形变吸收冲击力，避免核心腔体受力变形挤压内部绕组造成绝缘层破损。

　　尺寸边界上，核心腔体的直径适配常见的41mm外径EI型铁芯，腔体内部深度预留22mm的绕组容纳空间，足够容纳初级次级绕组以及绝缘隔离层，翼片延伸后整体的外接圆直径控制在78mm，整体高度不超过35mm，适配绝大多数小型机电设备内部的电源安装仓尺寸，不会占用过多的板卡布局空间。翼片上的开槽宽度统一为3mm，既可以作为壳体内部绕组的散热通道，让绕组工作时产生的热量通过开槽形成的空气对流快速散出，降低变压器长时间工作的温升，也可以作为走线的让位槽，连接引脚的导线可以顺着开槽引出，避免导线被壳体边缘挤压破损。

　　实际应用中，这类壳体采用阻燃ABS材质注塑成型，表面的曲面过渡全部做了R2以上的圆角处理，没有尖锐的棱角，在装配操作时不会划伤操作人员的手部，也不会刮破设备内部的其他导线绝缘层。核心腔体与翼片的连接位置做了加厚的加强筋处理，即使在跌落测试中从1.2米高度自由落体到水泥地面，翼片与腔体的连接位置也不会出现断裂问题，满足小型电气设备的运输与日常使用的抗冲击要求。前端的接线端子凸台做了限位台阶，端子座嵌入后不会出现轴向窜动，接线时的扭力可以直接传递到壳体结构上，不会拉扯内部绕组的引脚导致脱焊。

　　不同于外露安装的变压器外壳，该结构的设计完全面向内置安装场景，不需要考虑户外防水、防晒的要求，所有结构设计都围绕内部组件保护、安装便捷性、散热效率三个核心需求展开，没有多余的装饰性结构。翼片的对称式布局让壳体在安装时不需要区分方向，四个方向的翼片都可以作为支撑定位面，降低了生产线装配时的对位难度，即使是人工装配也能快速完成定位，不会出现装反的问题。腔体内部预留了0.2mm的绝缘纸容纳间隙，装配时可以在壳体内壁贴一层青稞绝缘纸，进一步提升绕组与壳体之间的绝缘性能，满足电气安全规范的爬电距离要求。
