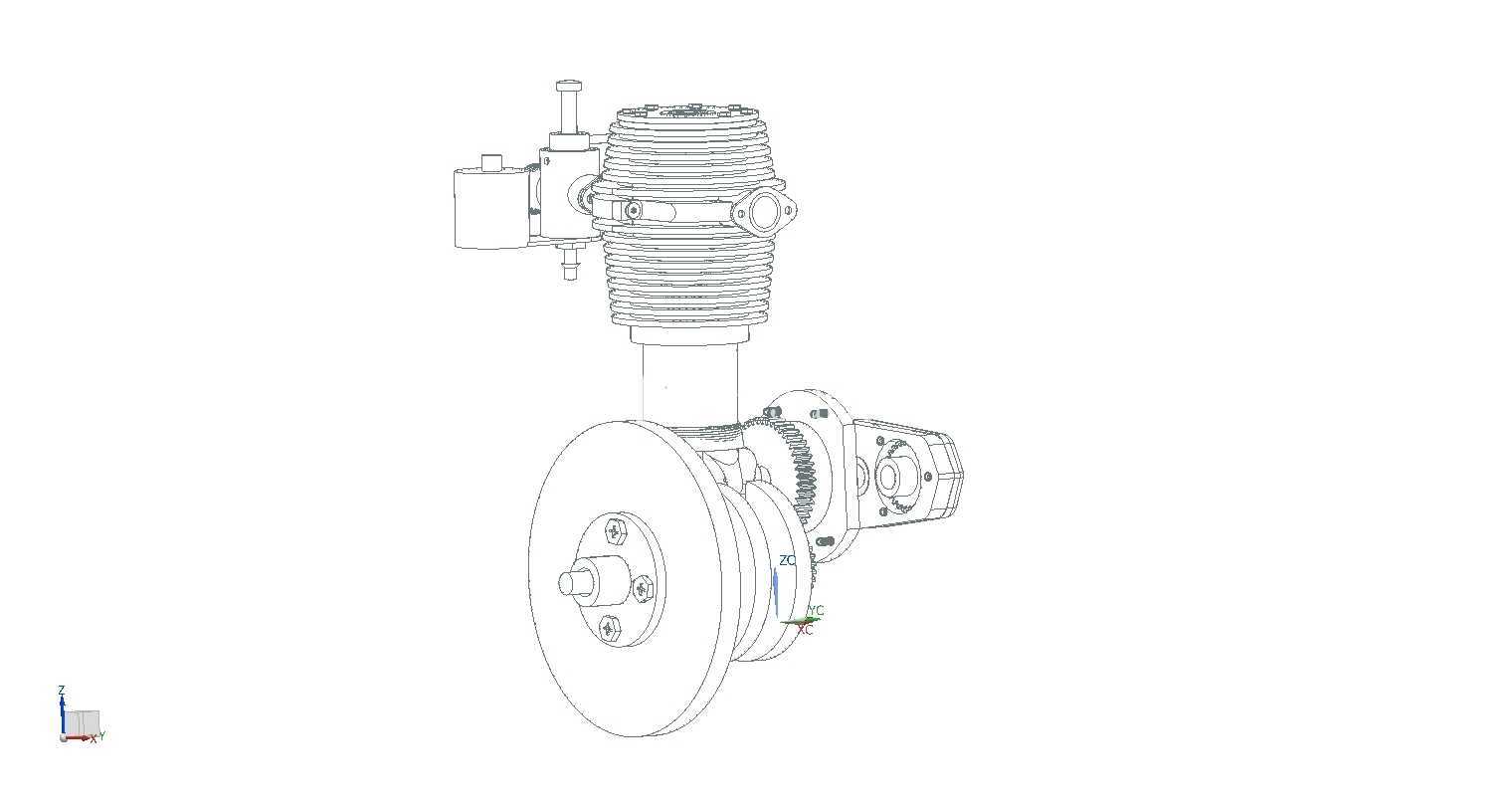

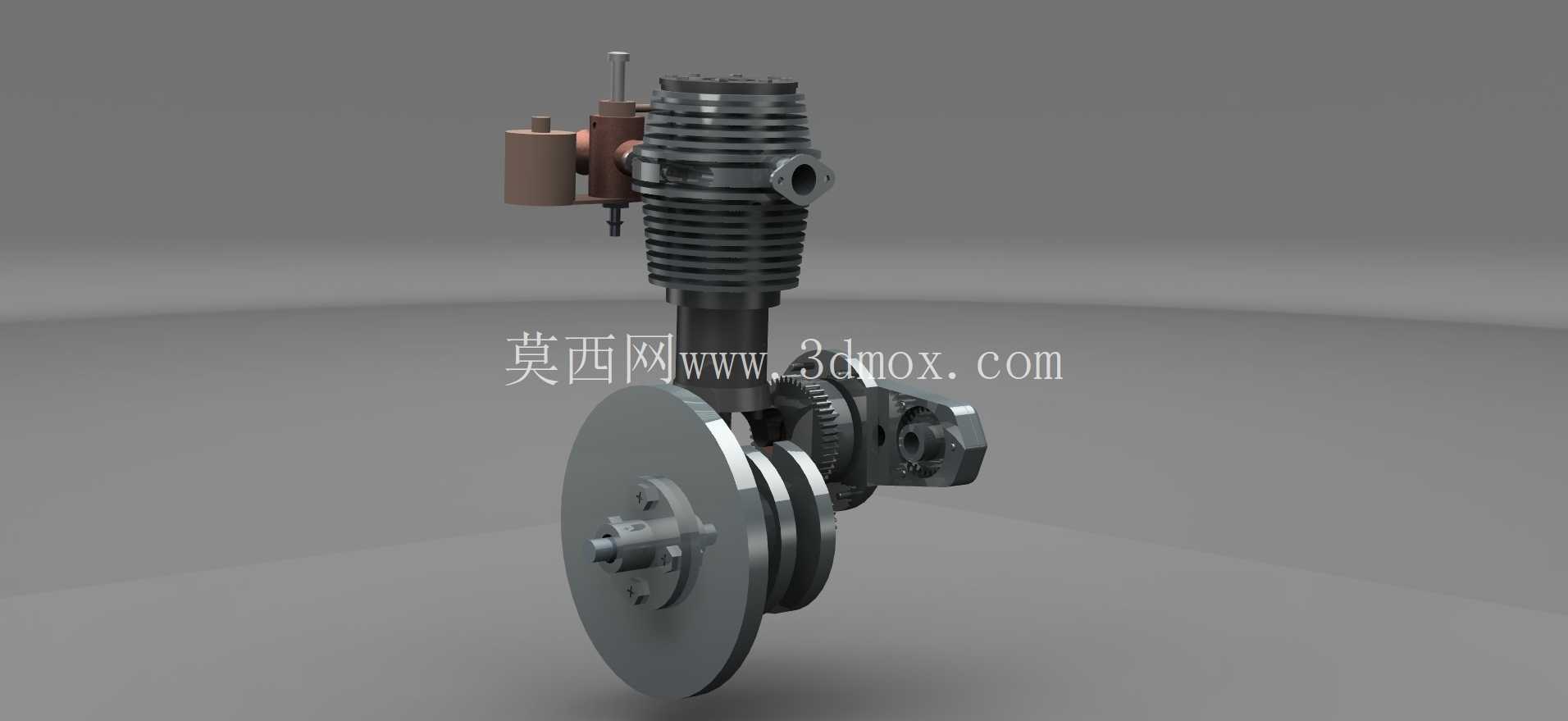

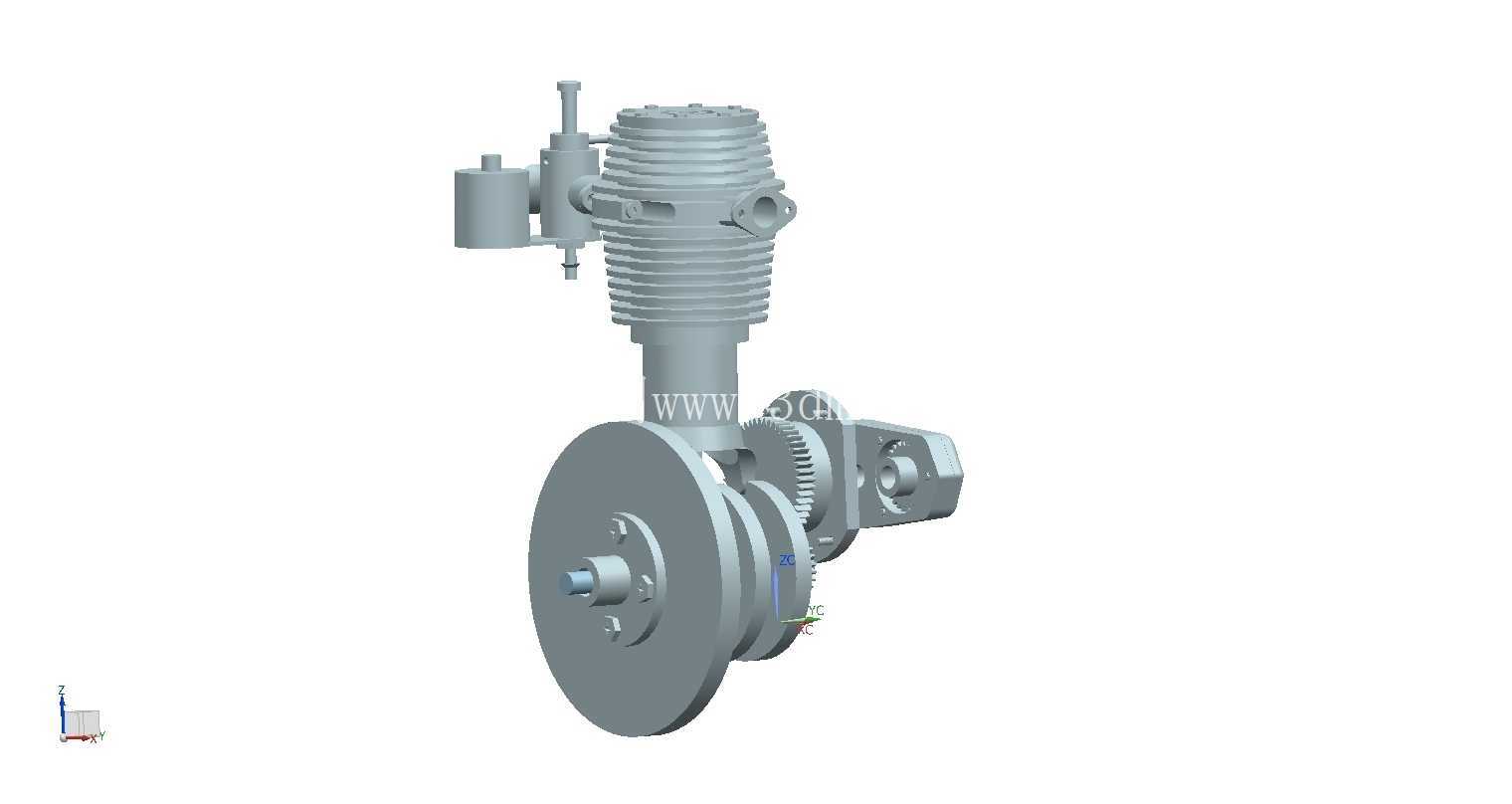

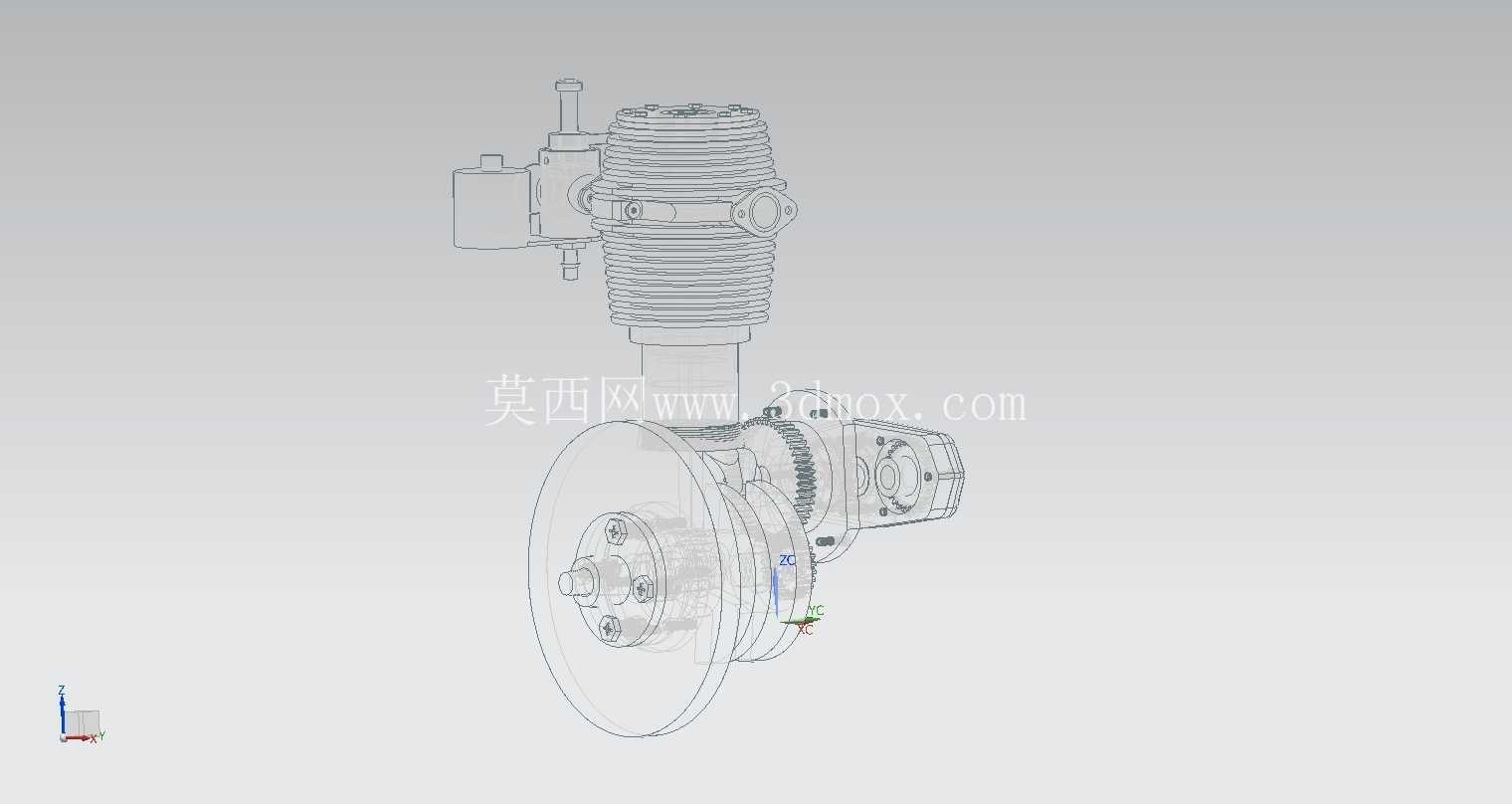

巴尔和斯特劳德单缸内燃动力总成结构

　　这套动力总成的三维结构完整覆盖了小型内燃动力从进气混合到动力输出的全链路部件，在小型通用动力、教学演示、复古动力装置复刻等场景中具备很高的参考价值，很多做小型动力设备改装、职业院校机械原理教学教具开发的工程师，都会参考这类成熟的早期单缸机结构来做方案迭代。从实际用途来看，这类单缸侧置气门结构的动力装置，早年常配套在小型便携作业设备、轻型摩托、小型发电机组上，结构简单可靠，维护门槛低，对使用环境的适应性强，哪怕是在缺乏精密维护条件的场景下，也能保持稳定的动力输出。

　　从功能特性上拆解，整套总成的部件匹配逻辑非常清晰：化油器模块负责燃油与空气的比例混合，通过进气道将混合油气送入气缸燃烧室，火花塞点火后推动活塞做往复直线运动，活塞通过活塞销连接连杆，将直线作用力传递给曲轴，把往复运动转化为旋转扭矩；曲轴端集成的飞轮结构负责储存做功行程的冗余能量，带动曲轴完成排气、进气、压缩三个非做功行程，保证动力输出的连续性；曲轴输出端衔接的齿轮轴与变速箱组件，通过不同齿数比的齿轮啮合，实现输出转速与扭矩的调节，匹配不同负载工况下的动力需求；气缸外壁的散热鳍片是风冷散热结构的核心，不需要额外配置水冷管路与散热循环系统，大幅简化了整机结构，降低了故障点；气缸歧管部分集成了进气与排气的流道设计，保证进排气过程的气流顺畅，减少泵气损失。

　　在设计思路上，这套结构优先考虑的是装配便捷性与维护可达性：所有部件的连接基准都围绕曲轴轴心线做同轴度约束，气缸中心线与曲轴轴心线垂直相交，活塞运动方向与气缸内壁的平行度公差可以在装配时通过缸体连接螺栓的预紧力做微调；齿轮组的啮合间隙预留了0.1-0.2mm的调整空间，避免热胀冷缩导致的齿轮卡滞；化油器的安装位置设置在气缸侧部的进气口位置，与进气歧管的连接面采用平面密封结构，不需要复杂的密封件就能保证负压状态下的气密性；套筒类连接件全部采用统一规格的紧固件，拆装时不需要准备多规格工具，大幅降低现场维护的难度。

　　从安装边界与外形尺寸来看，整套动力总成的最大外轮廓集中在飞轮端与气缸顶部，飞轮的旋转直径是整机宽度方向的最大尺寸，安装时需要在飞轮周边预留至少10mm的安全间隙，避免旋转过程中与周边机架发生剐蹭；气缸顶部的火花塞与化油器操纵结构是整机高度方向的最高点，安装机架的上部空间需要预留接线与油门操纵机构的布置空间；曲轴输出端的轴伸长度与键槽尺寸是配套负载连接的核心基准，连接联轴器或者传动轮时，需要保证传动件的端面与曲轴轴肩贴合，避免悬臂过长导致的曲轴弯曲疲劳；整套总成的安装固定点集中在曲轴箱底部的四个安装耳位，安装孔位的同轴度需要控制在0.05mm以内，避免装配应力导致的曲轴运转卡滞。做三维建模时，这类结构的重点是要还原各运动部件的运动干涉边界，比如曲轴旋转时连杆的运动轨迹、活塞在气缸内的上下止点位置、齿轮啮合的接触斑点位置，这些细节直接决定了模型做运动仿真时的准确性，很多新手建模时容易忽略运动包络的尺寸校验，导致做机构动画时出现部件穿模的问题，而这套成熟结构的各部件间隙设计经过了实际工况验证，完全可以作为单缸动力结构设计的参考基准。
