对称双轮摆臂式Proell调速装置结构

　　在中小功率原动机的转速控制场景里，这类摆臂式离心调速结构一直是稳定输出转速的核心机械部件，不同于电子调速系统的电控逻辑依赖，纯机械结构的调速装置在高温、强电磁干扰、供电稳定性差的工况下，有着电子方案无法替代的可靠性，常见于小型蒸汽动力演示装置、老式内燃机转速控制、教学用机械原理实训台等场景，不需要额外的传感器与控制电路，完全依靠旋转过程中重块的离心力变化带动执行机构动作，完成供能端的流量或者开度调节，最终实现转速的闭环稳定。

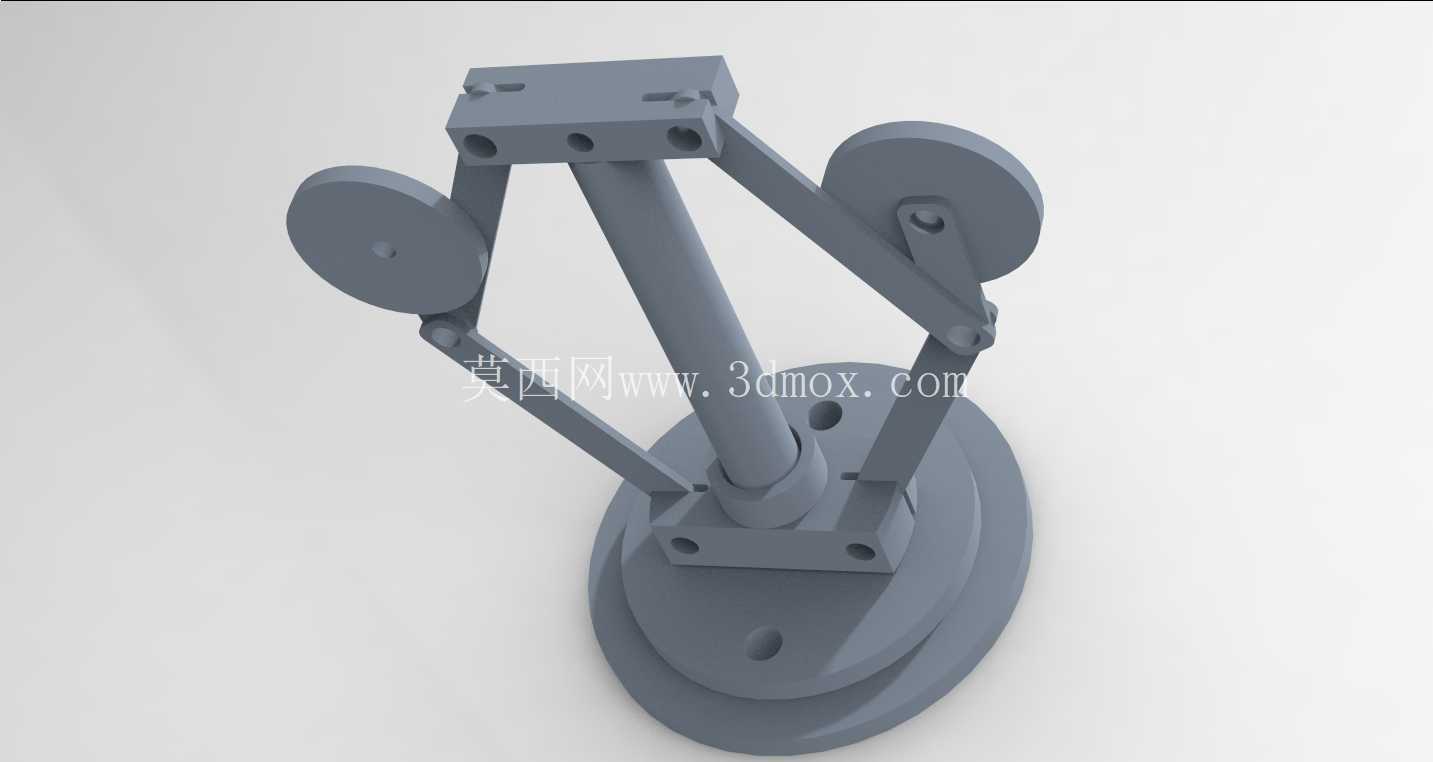

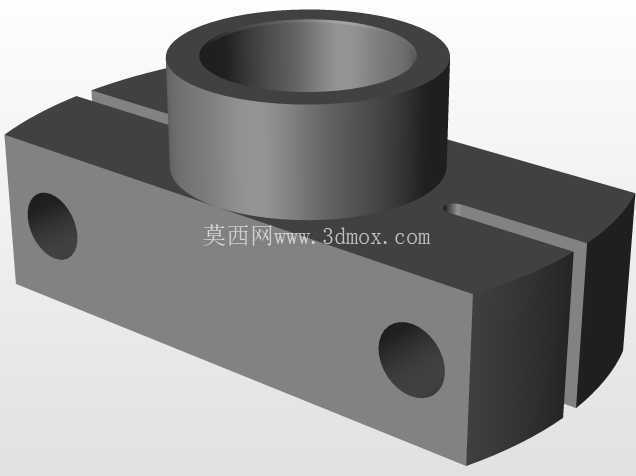

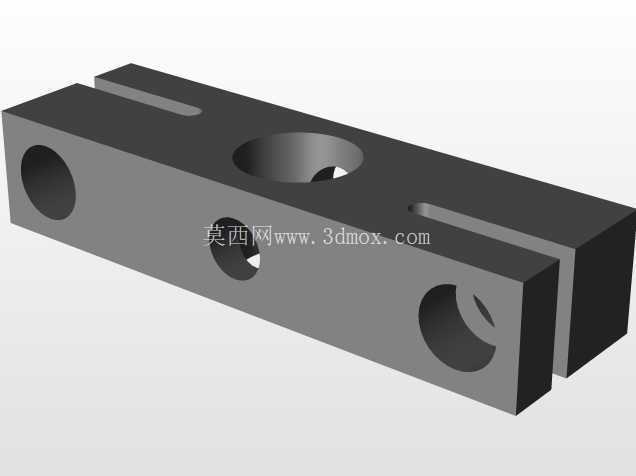

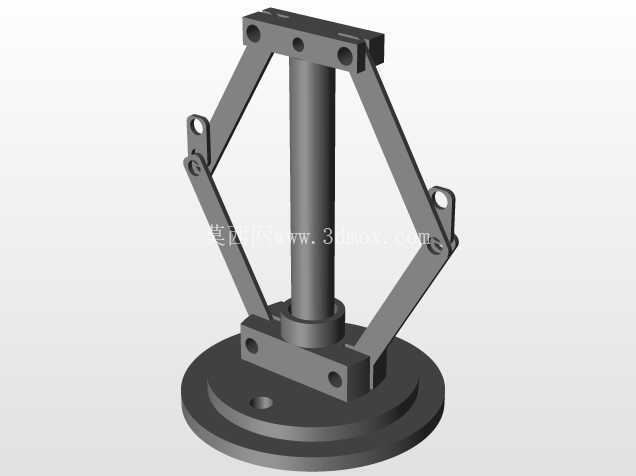

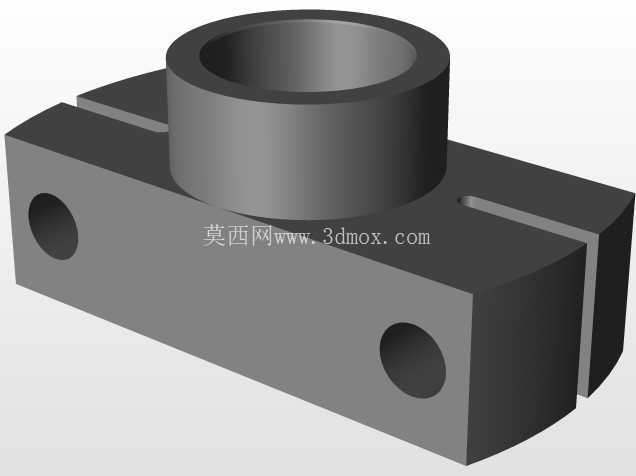

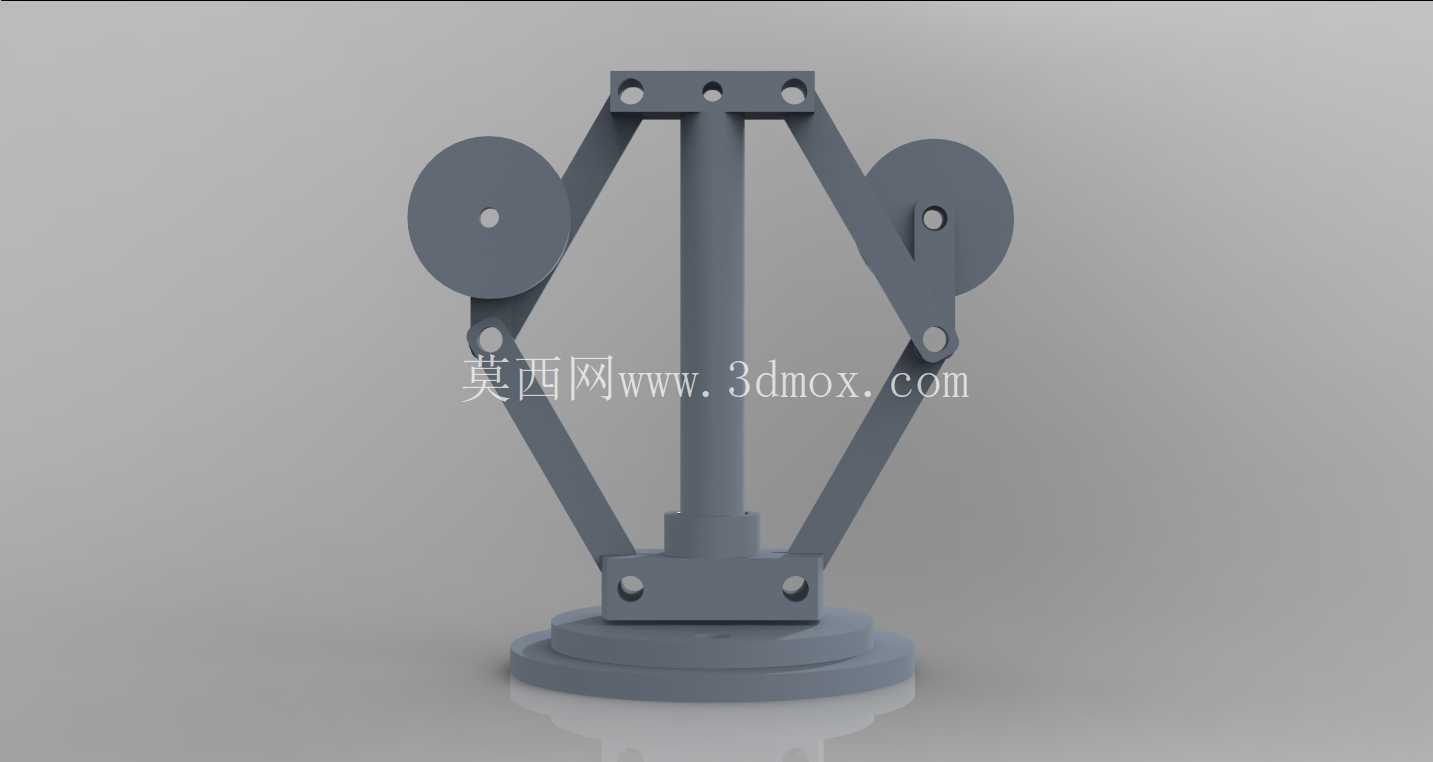

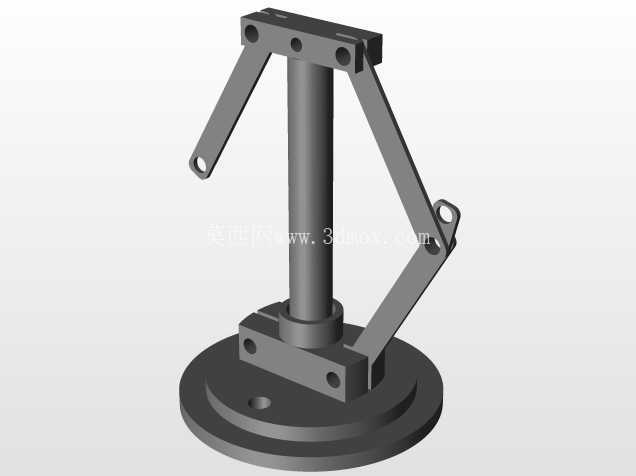

　　这款调速结构采用中心立柱加双侧对称摆臂的布局，底部设置圆形安装基座，基座上预留了四个均布的安装孔位，安装时可通过螺栓直接固定在原动机的输出轴端安装平台上，基座与中心立柱采用一体式过渡结构，避免了分体装配带来的同轴度误差，中心立柱作为整个旋转组件的支撑主体，上下两端分别连接顶部安装板与底部基座，顶部安装板同样预留四个对称安装孔，可用于连接调速执行端的联动杆件，把摆臂的摆动位移传递到节气门或者蒸汽阀的调节端。

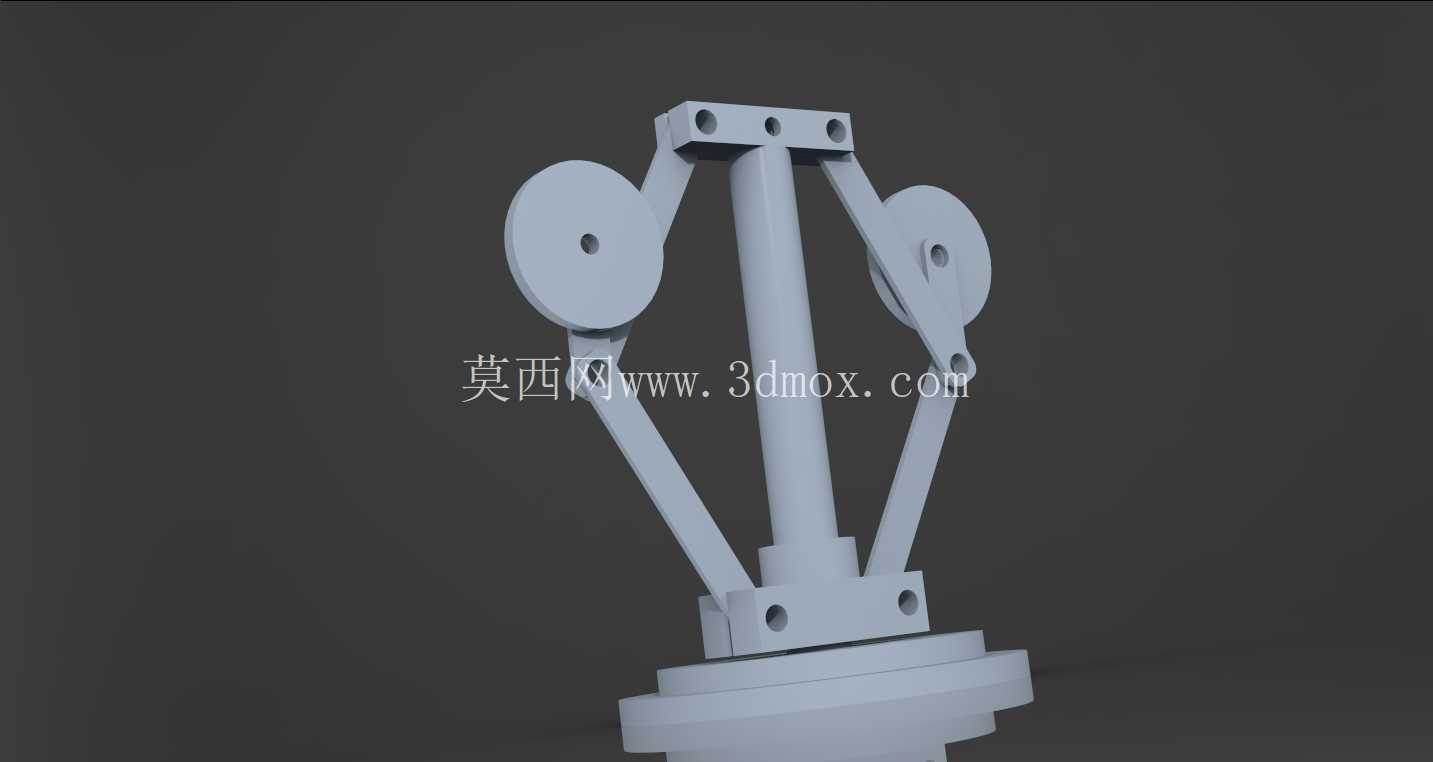

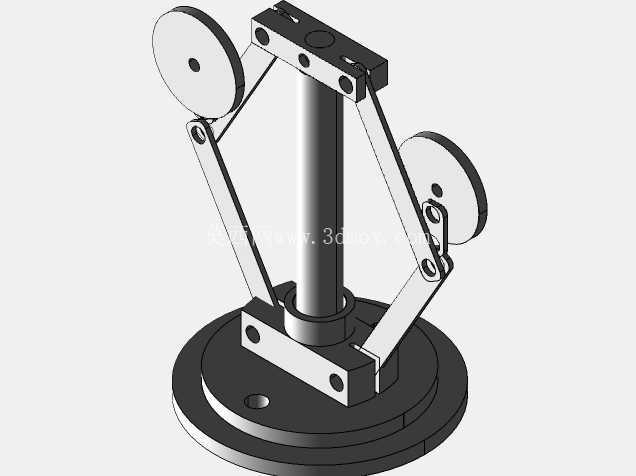

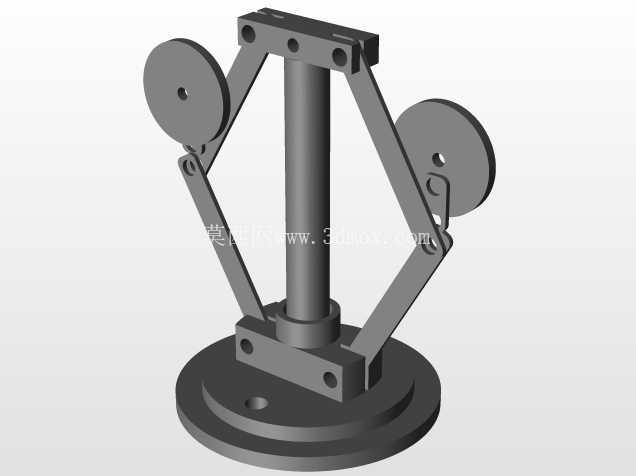

　　双侧摆臂上的圆形重块是整个调速结构的力源部件，重块通过铰接轴与上下两组摆臂连接，当中心轴随原动机旋转时，重块在离心力作用下会向外甩开，带动摆臂绕铰接点产生角度变化，这个角位移会通过顶部的联动机构转化为轴向的直线位移，进而推动调节机构改变原动机的能量输入量——当负载降低转速升高时，重块外摆幅度增大，联动机构关小能量输入通路，让转速回落；当负载升高转速降低时，重块在复位力作用下回摆，联动机构开大能量输入通路，让转速回升，整个过程不需要外部动力输入，完全依靠机械结构的力平衡实现转速稳定。

　　设计过程中首先要保证双侧摆臂与重块的质量完全对称，否则旋转过程中会产生不平衡的离心力，带来额外的振动，不仅会影响调速精度，长期运行还会造成铰接轴的偏磨，缩短部件使用寿命；铰接位置的轴孔配合选用间隙配合，既要保证摆臂摆动时无卡滞，也要控制配合间隙不能过大，避免位移传递过程中出现空程，导致调速响应滞后。重块的重量与摆臂的力臂长度是匹配调速范围的核心参数，针对不同的额定转速区间，可通过调整重块厚度或者改变摆臂上铰接孔的位置来调整离心力的大小，适配300转到1500转区间的不同原动机调速需求。

　　安装边界上，整个结构的旋转外径由重块外摆到最大位置时的轮廓决定，设计安装空间时需要在重块最大外圆轮廓外预留至少10mm的安全间隙，避免旋转过程中重块与周边护罩或者其他部件发生碰撞；中心立柱的高度决定了整个调速装置的轴向安装尺寸，底部基座的安装孔位采用跨距相等的对称布局，可适配多数常规原动机输出端的安装法兰尺寸，不需要额外制作过渡转接板。铰接轴的位置设计充分考虑了运动干涉问题，摆臂在整个摆动行程范围内，不会与中心立柱、顶部安装板、底部基座发生磕碰，所有运动部件的活动轨迹都经过了运动仿真校核，保证全行程动作顺畅。

　　结构的材质选择上，重块采用密度较大的碳钢材质，保证在较小的体积下能产生足够的离心力，缩小整个装置的外形尺寸；摆臂与基座、安装板采用铝合金材质，降低整体旋转组件的重量，减少原动机的额外负载；铰接位置预留了润滑脂加注空间，长期运行时可定期加注润滑脂降低铰接副的磨损，整个结构没有易损的电子元件，维护成本极低，只要定期检查铰接部位的磨损情况与紧固件的防松状态，就能实现长期稳定运行。在机械原理教学场景中，这款结构还可以作为离心调速机构的演示教具，直观展示机械离心式调速的工作逻辑，帮助学习者理解转速反馈与机械闭环调节的核心原理，拆解装配过程也能让学习者掌握对称旋转机构的装配精度控制要点。
