西门子NX基础机械零件练习建模素材

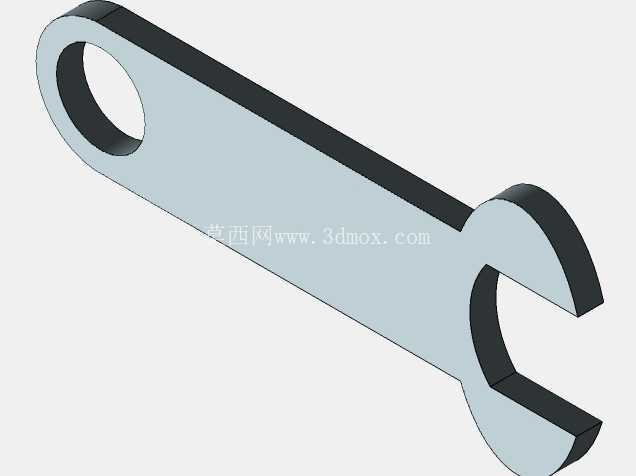

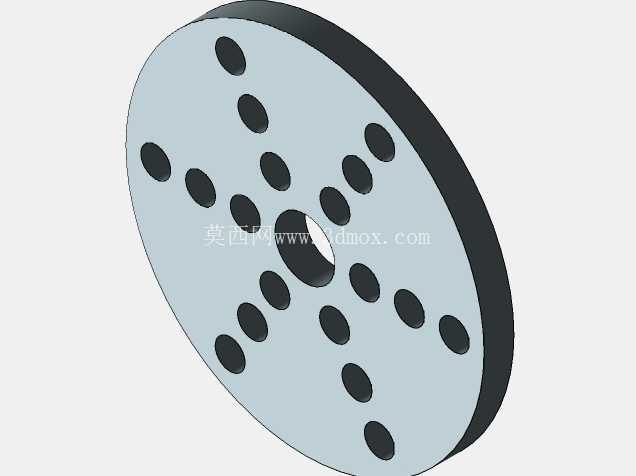

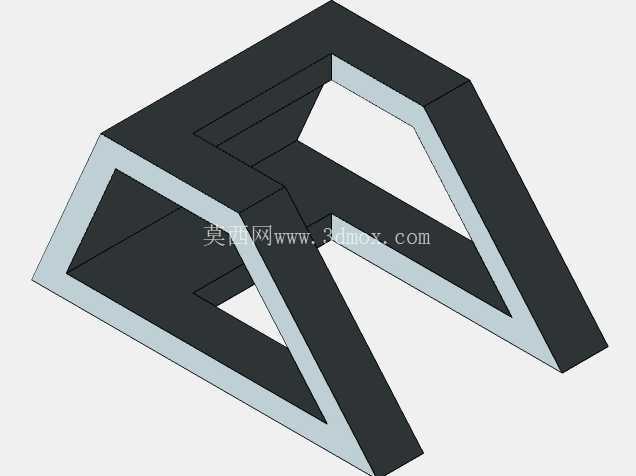

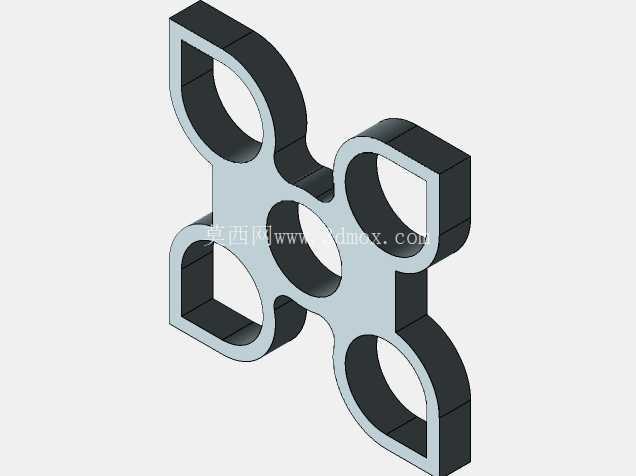

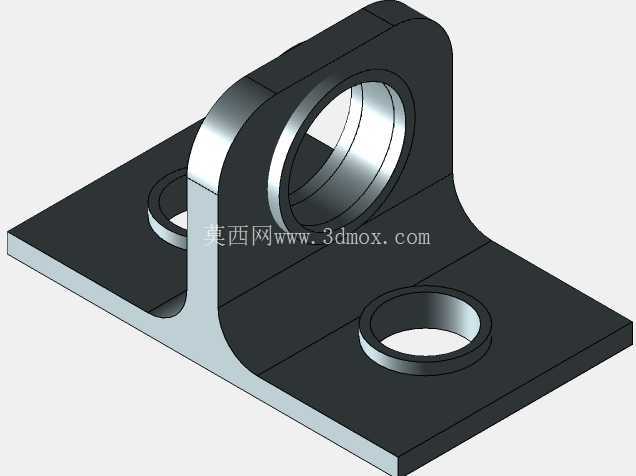

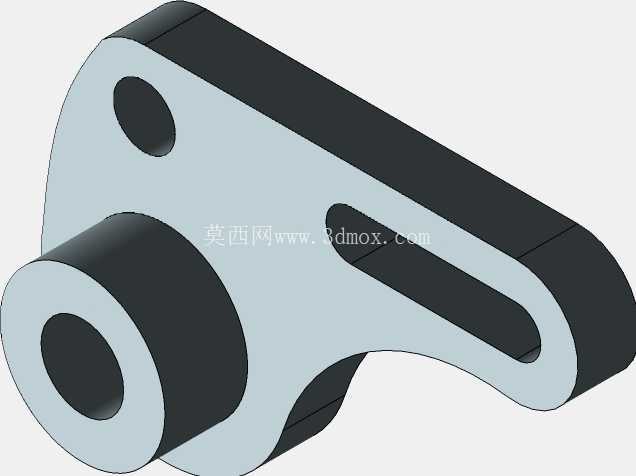

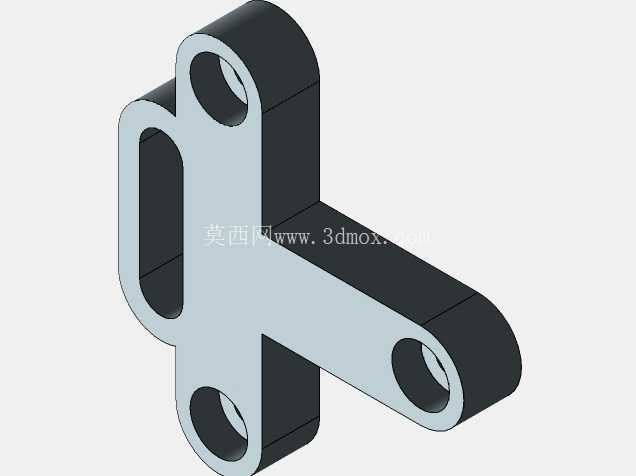

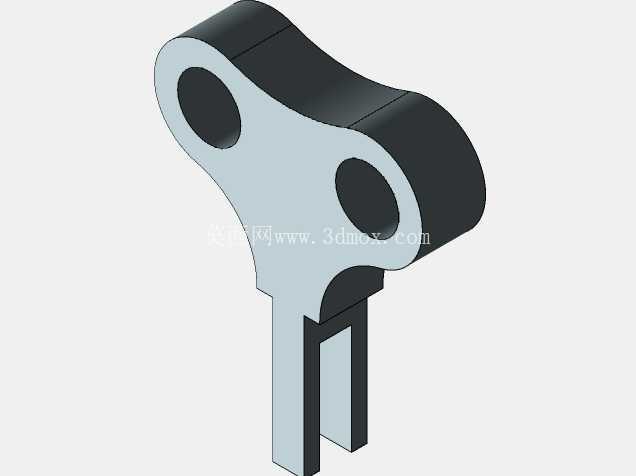

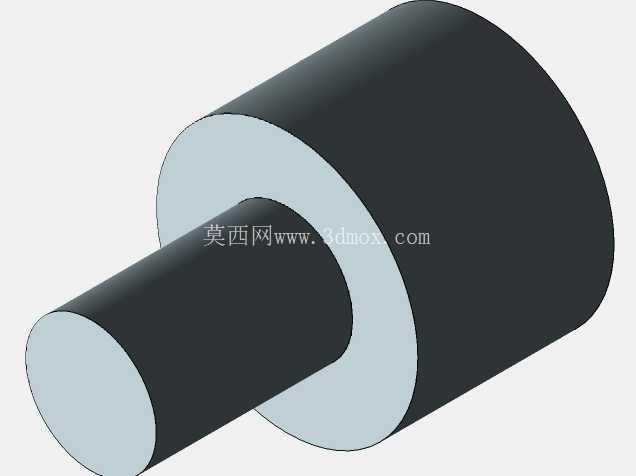

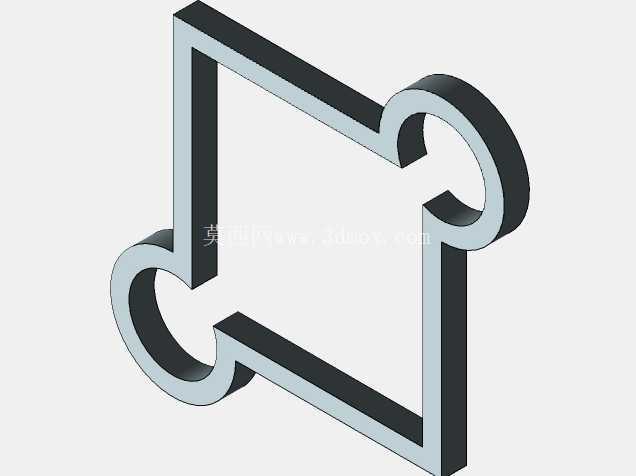

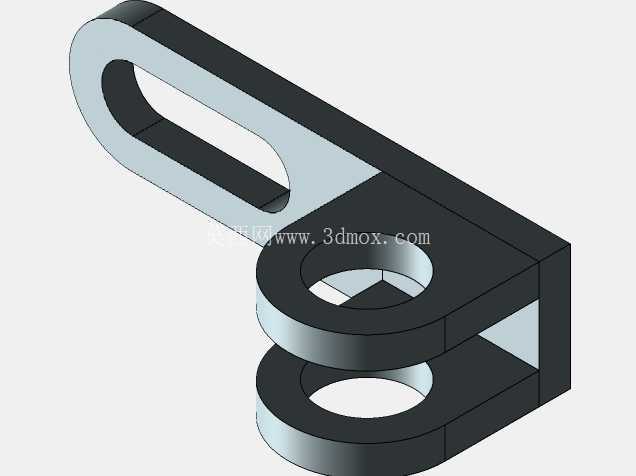

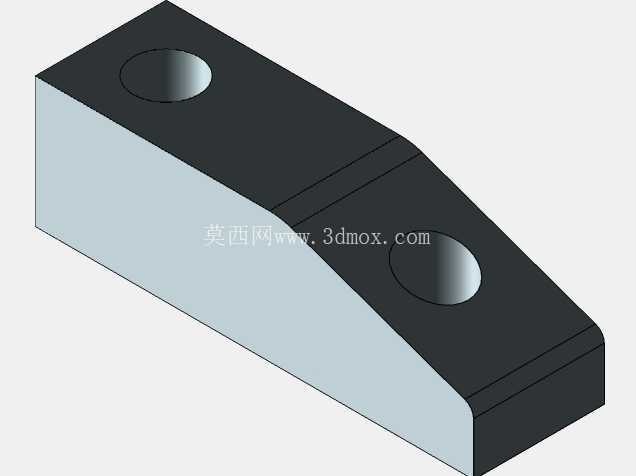

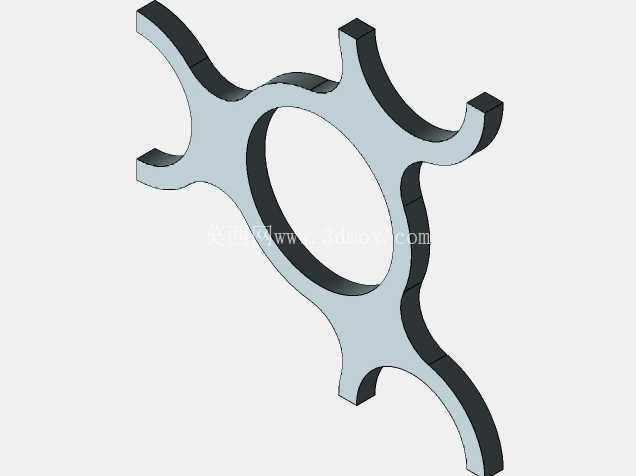

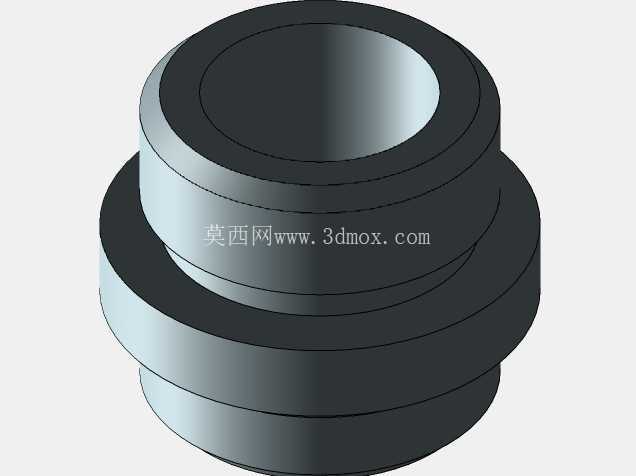

　　这套建模练习素材覆盖了机械设计入门阶段最常接触的各类基础零件形态，从简单的轴类、盘类零件，到带有复杂曲面轮廓的异形结构件，每一个练习案例都对应实际工业场景中会用到的典型零件特征，能够帮助建模者快速掌握NX软件中草图绘制、特征拉伸、旋转、扫掠、阵列、倒圆角等核心操作的实际应用逻辑。在日常的机械结构设计工作中，很多刚入行的工程师容易出现建模逻辑混乱、特征树冗余、参数关联失效的问题，本质上就是基础特征操作的练习量不足，没有建立起从二维草图到三维实体的映射思维，这套练习素材里的每一个案例都拆解了零件的核心构成特征，练习过程中不需要追求建模速度，重点要理清每一个特征的生成顺序，思考为什么要先做基准定位、再绘制主体轮廓、最后添加细节特征，这种建模逻辑的养成，会直接影响后续复杂装配体设计时的效率与模型可编辑性。从实际应用场景来看，练习里涉及的零件特征广泛出现在通用机械零部件的设计环节，比如盘类零件的同轴度控制、轴类零件的键槽与退刀槽设计、薄板类零件的折弯与冲孔特征、连接件的孔位阵列布局，这些都是设备装配、工装夹具设计、非标自动化零部件开发中每天都会遇到的结构。做这些练习的时候，不能只停留在把外形画出来的层面，要同步思考每个特征对应的加工工艺要求，比如零件上的倒角是为了去除加工毛刺还是装配导向，不同的圆角半径对应怎样的应力集中规避需求，孔位的间距公差会对后续装配产生哪些影响，把建模操作和实际工程需求结合起来，才能让练习的价值真正落地。

　　在建模思路上，建议先对每个练习零件做结构拆解，区分主体特征与附属特征，优先确定零件的设计基准，也就是后续加工、测量时会用到的定位基准，所有草图的绘制都要基于统一的基准坐标系展开，避免出现特征之间无关联、修改一个尺寸整个模型报错的问题。对于带有对称结构的零件，要合理使用镜像特征减少重复操作，同时保证对称位置的尺寸一致性；对于规律排布的孔位、凸台结构，优先使用线性或圆周阵列功能，同时保留阵列参数的可编辑性，方便后续根据设计需求调整孔位数量与间距。关于外形尺寸与安装边界的把控，练习过程中要养成随时检查尺寸链的习惯，每完成一个主要特征就测量关键尺寸是否符合设计要求，不要等到整个模型建完再去核对尺寸，避免出现累计误差过大需要返工的情况。

　　很多初学者建模时容易忽略安装边界的预留，比如零件上的安装孔距离边缘的距离是否满足螺栓安装的操作空间，突出的结构是否会和相邻装配零件产生干涉，这些细节在基础练习阶段就要建立起对应的检查意识，因为在实际项目中，这类细节问题往往会导致零件加工完成后无法装配，造成不必要的成本浪费。另外，练习过程中要注意特征的简化，对于不影响装配和结构强度的微小工艺特征，比如过小的圆角、装饰性刻字，可以根据模型的使用场景选择是否保留，如果是用于装配干涉检查的模型，可以适当简化细节提升软件运行效率，如果是用于加工出图的模型，则要完整保留所有加工需要的特征信息。

　　这套练习素材覆盖的特征类型足够全面，从最基础的凸台、凹槽，到稍复杂的螺旋结构、曲面过渡、薄壁特征，循序渐进的难度设置能够帮助使用者逐步建立完整的NX建模知识体系，完成全部练习后，基本可以独立完成常规通用机械零部件的三维建模工作，为后续进入整机设计、工程图导出、装配仿真等进阶环节打下扎实的基础。在练习过程中，还可以尝试用不同的建模思路完成同一个零件，对比不同特征顺序下模型的可编辑性与参数化程度，找到效率最高、逻辑最清晰的建模方式，这种思维训练比单纯完成建模操作更有价值，因为实际工作中遇到的零件结构千变万化，只有掌握了底层的建模逻辑，才能灵活应对不同的设计需求，而不是只会照着固定步骤画固定的零件。
