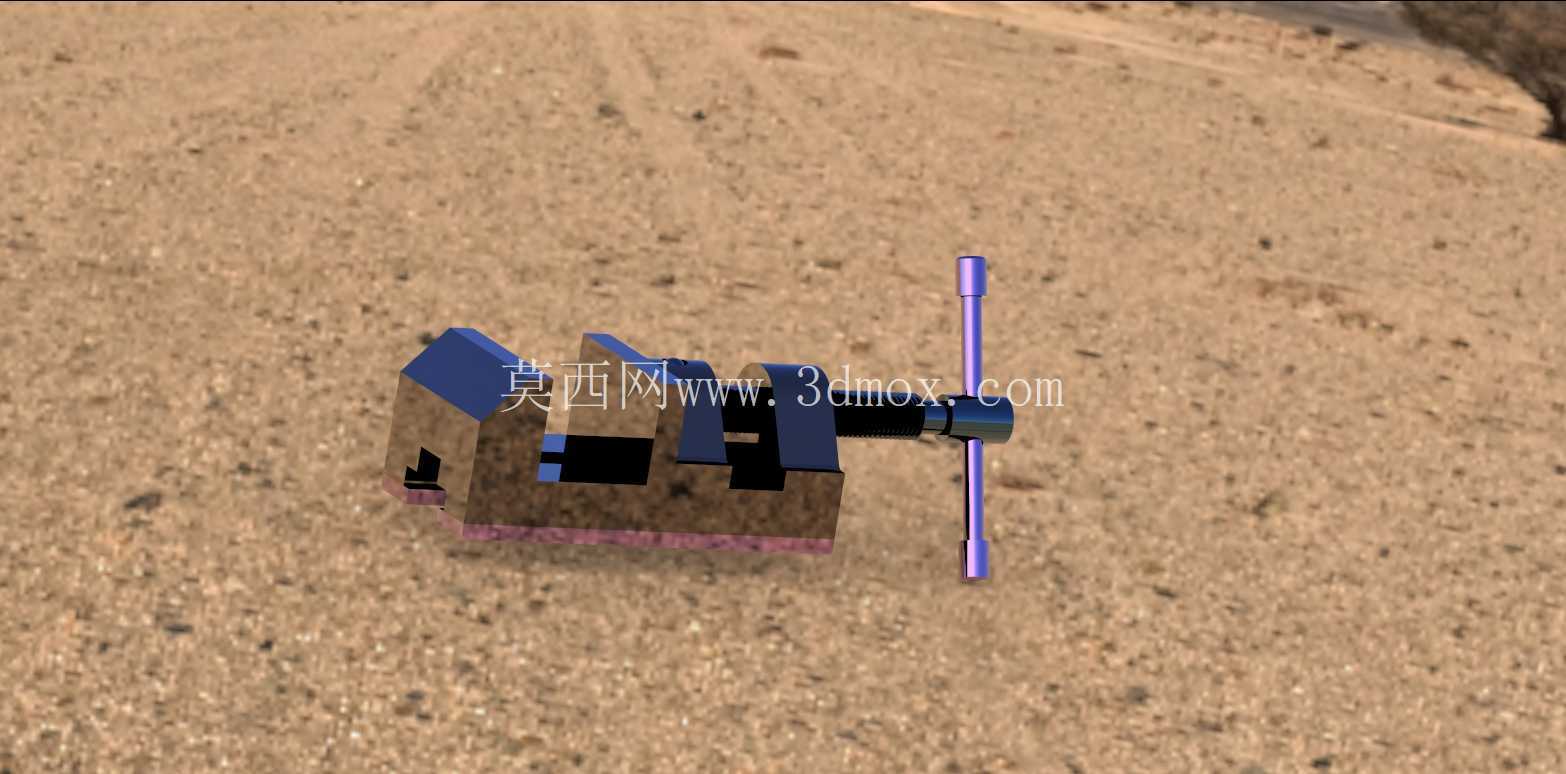

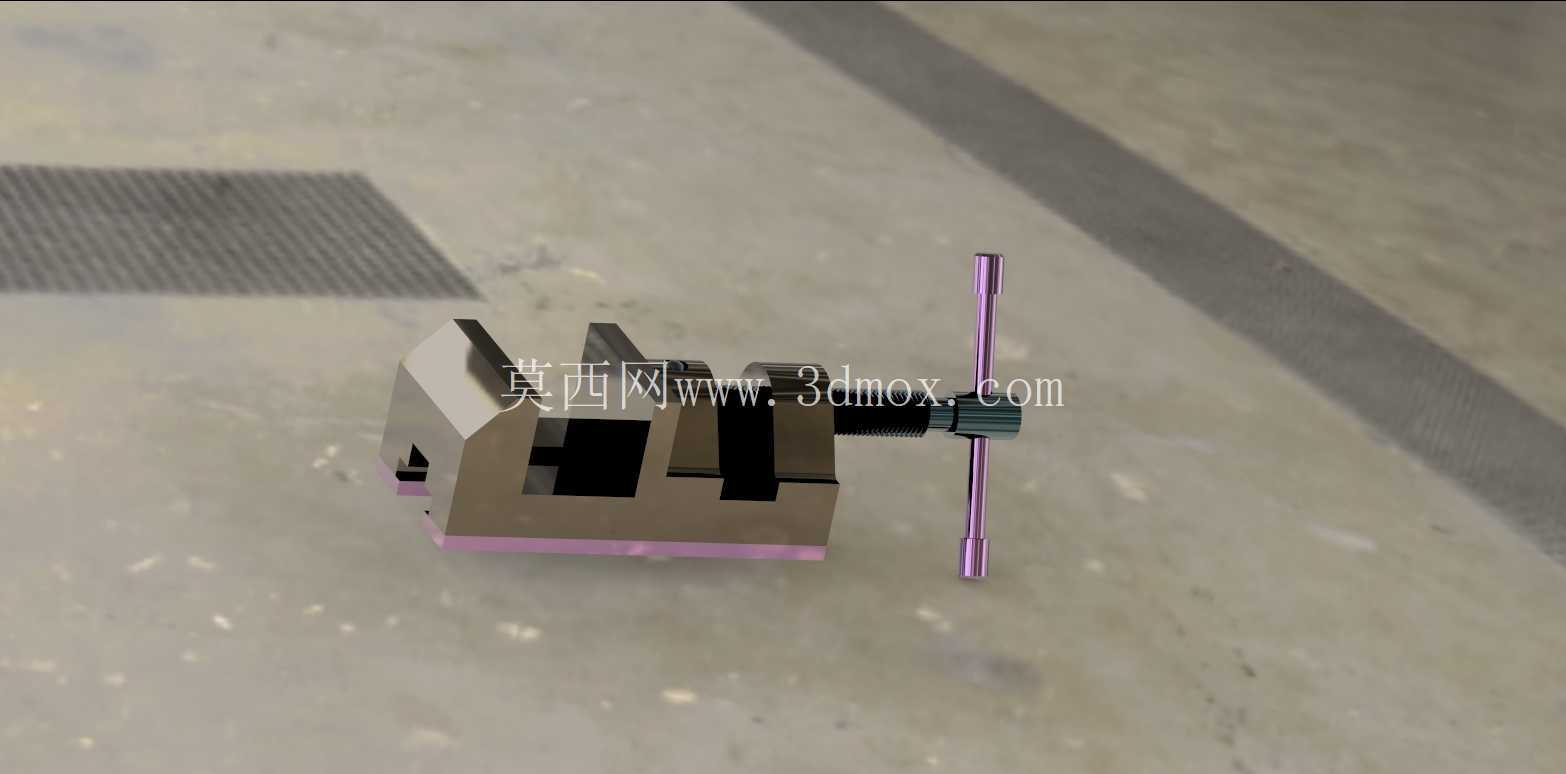

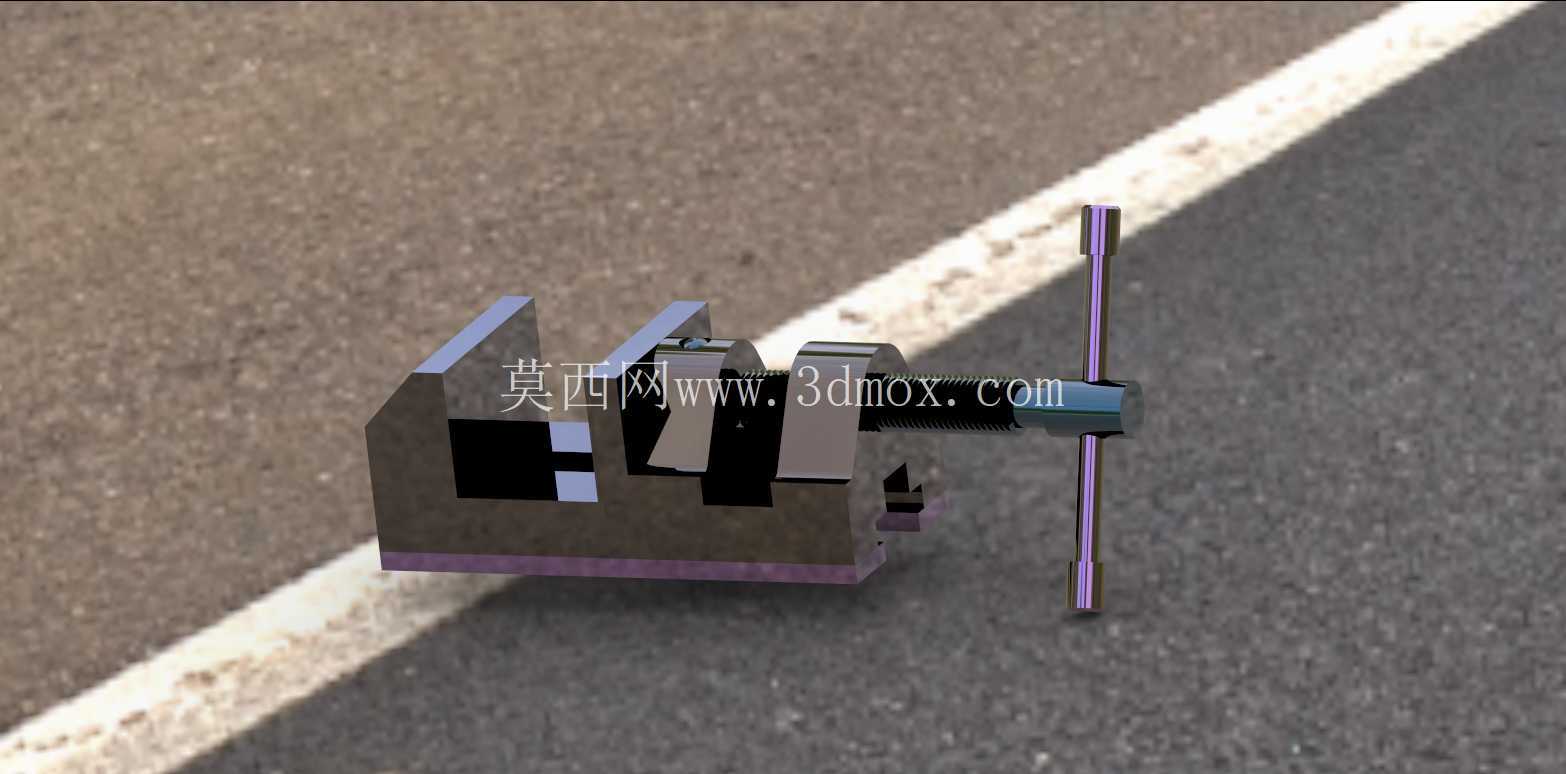

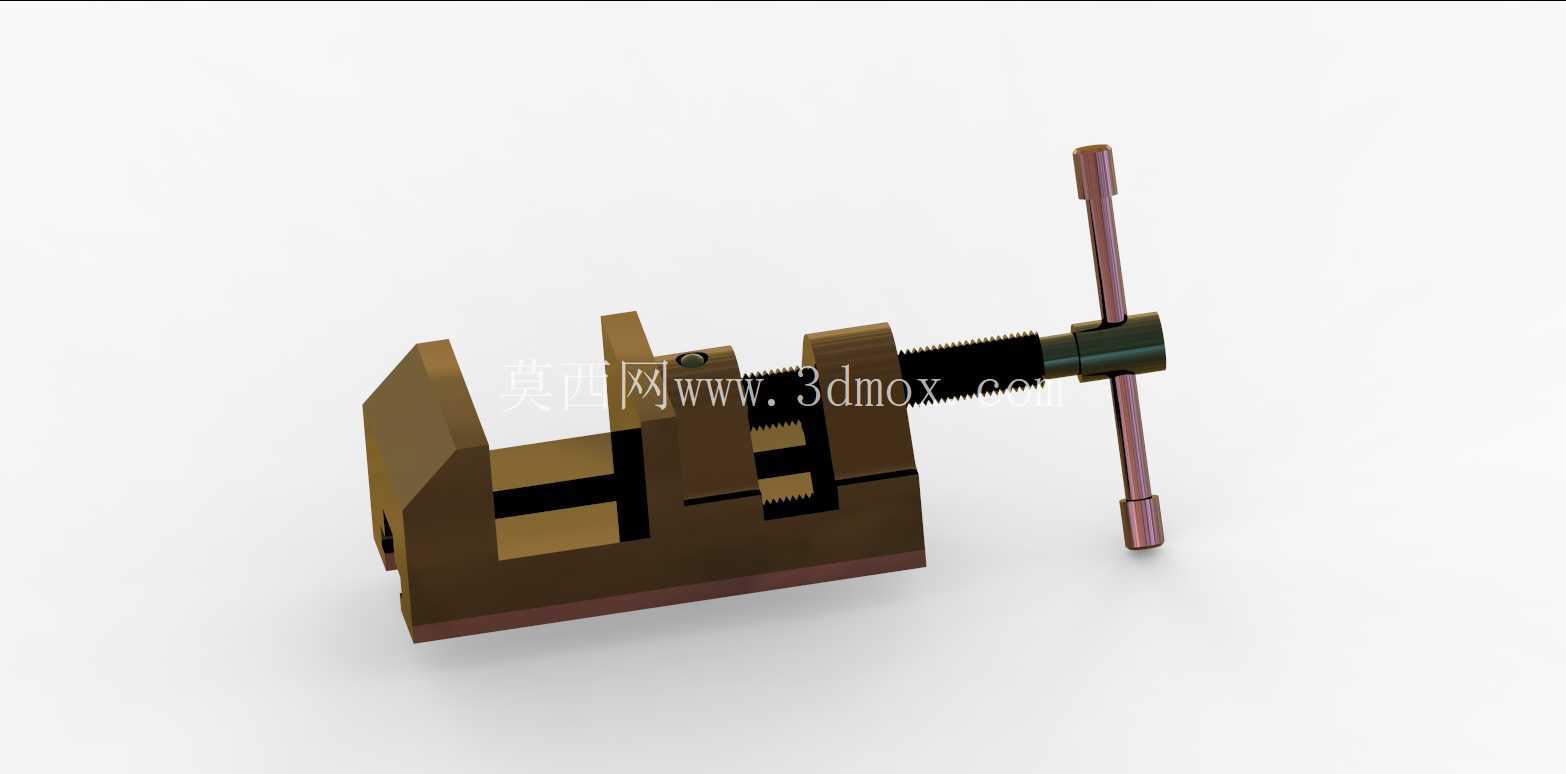

机加工夹持用台虎钳结构三维设计

　　在机械加工、钳工装配、维修作业场景中，台虎钳是工位上不可或缺的基础夹持工装，其核心作用是通过机械力将待加工工件牢牢固定在作业工位上，解放操作人员双手，保障锉削、锯切、錾削、攻丝、套丝、小型零件装配等工序的操作稳定性与加工精度。这款台虎钳的结构设计完全围绕实际工位的使用需求展开，整体采用经典的丝杠传动夹紧结构，固定钳身与活动钳身的配合面经过导向结构设计，保证活动钳身在开合过程中始终保持水平直线运动，不会出现偏摆、卡滞的问题，避免因夹持错位导致的工件夹伤、加工基准偏移等现场问题。

　　从功能特性来看，钳口部分设计有可更换的齿面钳口板，齿形结构能够在夹持时增加与工件表面的摩擦力，针对不同材质的工件，还可以更换铜质、铝质或者橡胶材质的软钳口，防止夹持过程中在工件已加工表面留下压痕，满足精加工零件的装夹需求。丝杠传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，能够承受更大的轴向夹紧力，长时间反复夹紧松开也不会出现螺纹滑牙、磨损过快的问题，丝杠末端设计有穿装加力杆的通孔，常规作业时可以直接转动手柄实现夹紧，遇到需要大夹紧力的重型工件装夹时，可以穿入加长加力杆，通过杠杆原理放大夹紧力，保证重型工件在大切削力加工过程中不会出现松动移位。

　　设计过程中充分考虑了工位安装的边界条件，固定钳身底部设计有与工作台配合的安装结构，既可以采用螺栓穿过安装孔将台虎钳永久固定在钳工台的指定位置，也可以搭配快速夹紧底座实现台虎钳的工位快速转移，适配多品种小批量生产场景下的灵活工位调整需求。整体外形尺寸的设定充分兼顾了夹持范围与工位占用空间的平衡，钳身最大开合距离覆盖常规小型机械零件的装夹尺寸，钳口高度设计保证工件装夹后有足够的操作空间，不会因为钳身过高导致操作时手腕悬空疲劳，也不会因为钳身过矮导致加工工具与钳台发生干涉。导向结构的间隙设计经过反复校核，既保证活动钳身滑动顺畅无卡滞，又将配合间隙控制在合理范围内，避免夹持工件时活动钳身上翘，导致工件夹持角度出现偏差。

　　钳身主体采用铸铁材质的结构设计思路，通过合理的壁厚分布与加强筋布置，在保证整体刚性、承受夹紧力与加工切削力时不会发生形变的前提下，尽可能降低整体重量，方便台虎钳的搬运与安装。丝杠与螺母的配合位置设计有储油槽结构，日常维护时只需定期在储油槽内加注润滑脂，就可以保证传动副长期处于良好润滑状态，降低磨损速度，延长工装的整体使用寿命。在实际生产场景中，这类台虎钳不仅应用于传统的钳工工位，在小型数控加工工位、维修装配工位、教学实训工位都有广泛的应用，其稳定的夹持性能、可靠的结构设计、简便的维护方式，能够满足不同场景下的工件装夹需求，是机械加工领域应用最广泛的基础工装之一。设计时还考虑了操作的人机工程学，手柄的长度与转动半径经过优化，操作人员站立或者坐姿操作时，转动手柄的力度处于舒适区间，不需要过度发力就可以实现足够的夹紧力，长时间重复操作也不会产生过度的肌肉疲劳。钳身的所有棱边都设计有倒角结构，避免操作过程中尖锐棱边划伤操作人员，提升工装使用的安全性。
