机加工固定式台虎钳概念结构设计

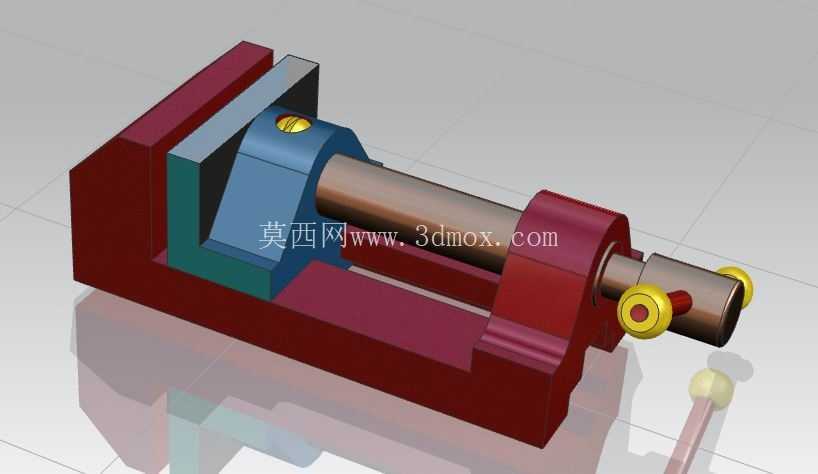

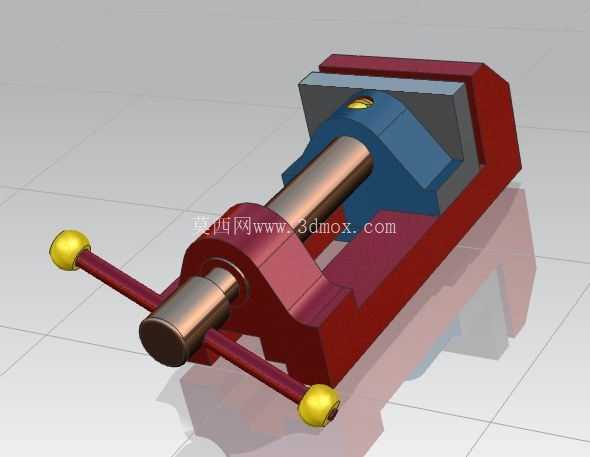

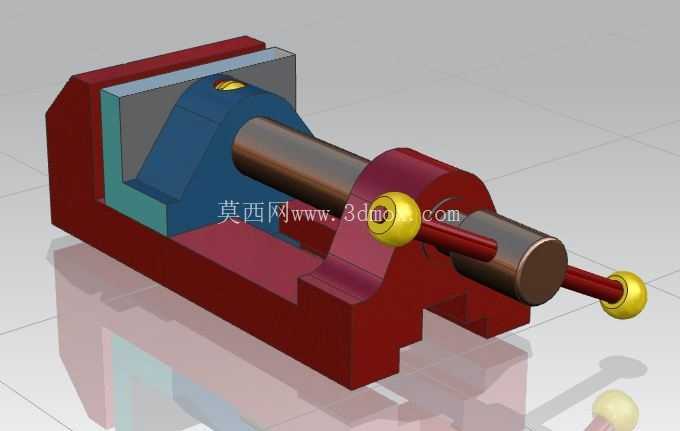

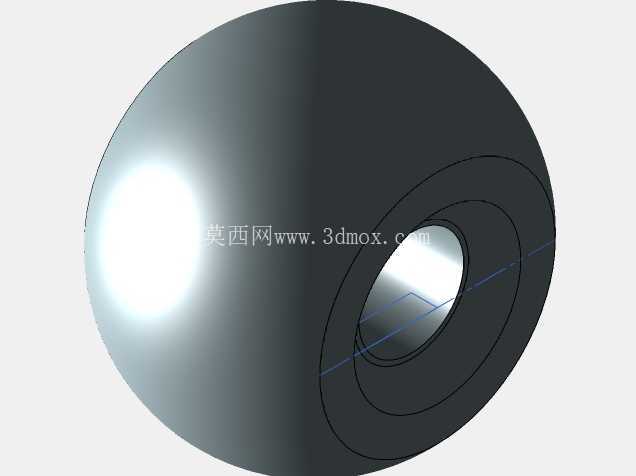

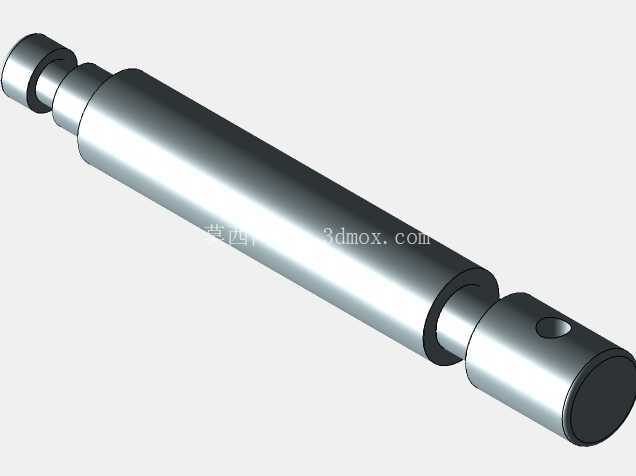

　　在常规机械加工、钳工装配、小型工件修配的作业场景中，台虎钳是工位上不可或缺的基础夹持工装，这套概念结构的台虎钳，针对小型加工工位的固定夹持需求做了结构优化，整体采用固定式底座的布局逻辑，区别于可回转式台虎钳的额外回转结构，固定式的钳体底座直接通过螺栓锁紧在工作台台面，能够在重切削、大力矩拧动作业时提供足够的结构刚性，避免夹持过程中出现钳体偏移、晃动的问题。从功能结构来看，这套台虎钳保留了经典的丝杠进给夹持逻辑，活动钳身通过内嵌的丝杠副实现沿钳身导轨方向的直线往复运动，丝杠端部设置的旋转操作手轮采用大直径的圆形手轮结构，操作时能够通过更长的力臂降低转动所需的作用力，即便夹持硬度较高的金属工件，也不需要借助额外的加力杆即可达到足够的夹持预紧力。

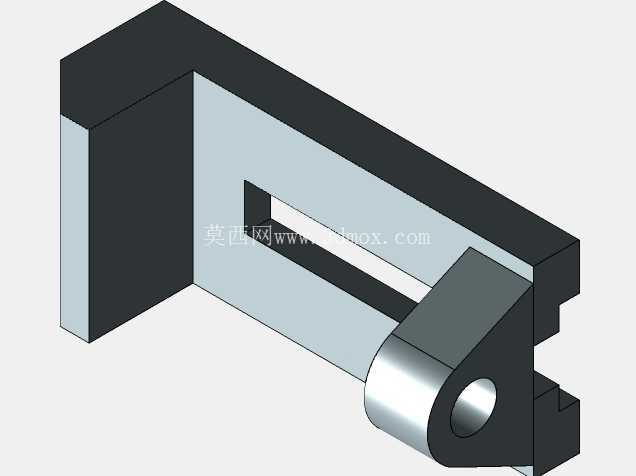

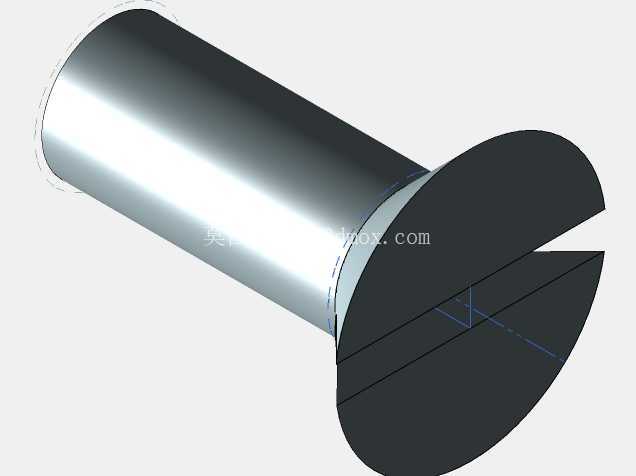

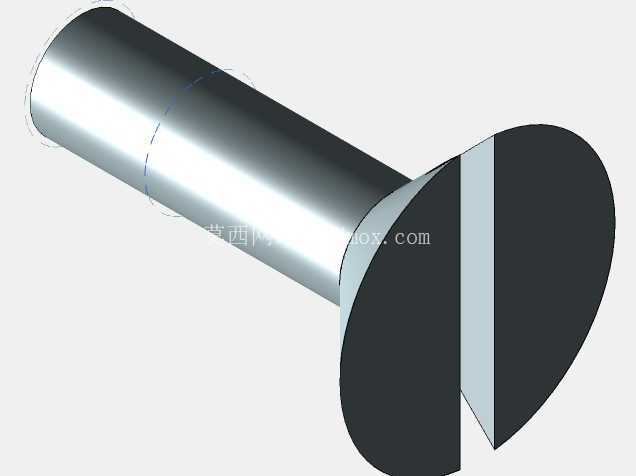

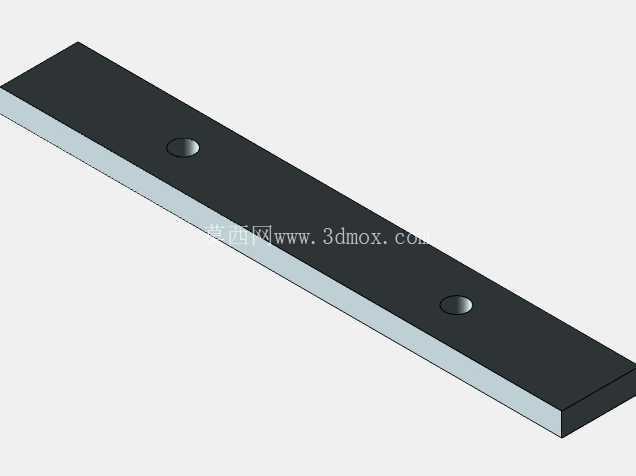

　　钳身的主体结构采用一体化的铸铁式布局思路，固定钳身与底座为连通的整体结构，导轨面直接在钳身本体上加工成型，不需要额外装配导轨组件，既减少了装配累积误差，也提升了活动钳身移动过程中的直线度精度，避免长期使用后出现导轨磨损导致的钳口错位问题。钳口部分预留了标准的钳口板安装位，可根据不同的夹持需求更换光面、齿面或者软质钳口板，针对精加工工件可更换铜质或者尼龙材质的软钳口，避免夹持过程中夹伤工件已加工表面；针对毛坯件、粗加工工件则可更换带锯齿的淬火钢钳口，通过齿面的咬合力提升夹持摩擦力，防止重切削过程中工件出现滑移。从安装边界来看，这套台虎钳的底座安装孔位采用对称布局，四个安装孔分别布置在底座的四个角位置，孔距适配常规钳工工作台的T型槽间距，安装时不需要额外打孔改造工作台，直接通过T型螺栓即可完成快速固定；整体外形尺寸控制在小型工位适配的范围，钳口最大张开量满足常规小型零件的夹持需求，既不会因为尺寸过大占用过多工作台面空间，也不会因为张开量不足限制可加工工件的尺寸范围。

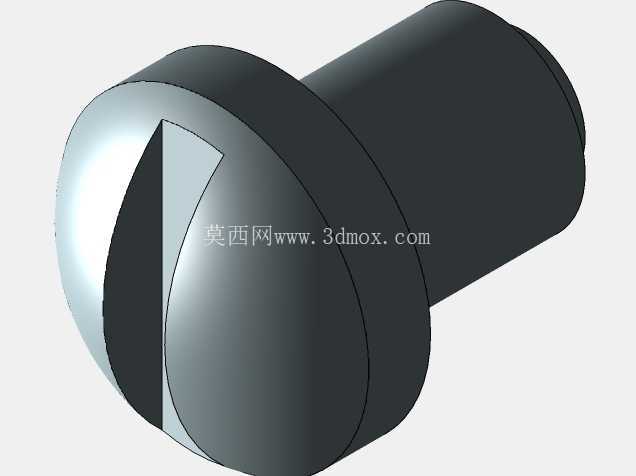

　　设计过程中针对丝杠传动的间隙做了结构优化，活动钳身与丝杠的连接部位设置了间隙补偿结构，长期使用出现传动间隙后可通过调整补偿结构消除空程，保证进给过程中的夹持精度；钳身内部的丝杠容纳腔做了封闭性设计，能够减少加工过程中产生的铁屑、切削液进入丝杠传动副，降低传动部件的磨损速度，延长工装的整体使用寿命。在实际应用场景中，这套台虎钳可适配台式钻床、小型铣床的工位夹持需求，也可单独作为钳工工位的装配、修配工装使用，针对小型五金零件、塑料件、有色金属零件的加工作业都能提供稳定的夹持力；活动钳身的导轨面采用了加宽设计，相比窄导轨的台虎钳，在夹持偏心工件时能够更好地抵抗扭转力矩，避免活动钳身出现卡滞、翘起的问题，即便工件夹持位置偏离钳身中心，也能保证钳口面保持平行，不会出现工件夹偏、夹不紧的情况。

　　钳身的排屑结构做了简化处理，固定钳身与活动钳身之间的缝隙预留了足够的排屑空间，加工产生的铁屑可直接从缝隙处落下，不会堆积在导轨面或者丝杠部位，日常维护只需要定期清理表面铁屑、在丝杠部位加注润滑脂即可，不需要复杂的拆解维护。整体结构没有多余的复杂功能组件，所有结构都围绕稳定夹持、操作便捷、耐用性强的核心需求设计，没有为了附加功能增加不必要的结构件，既控制了整体的制造成本，也降低了后期使用过程中的故障概率，适合小型加工车间、维修工位、教学实训场景的日常使用需求。
