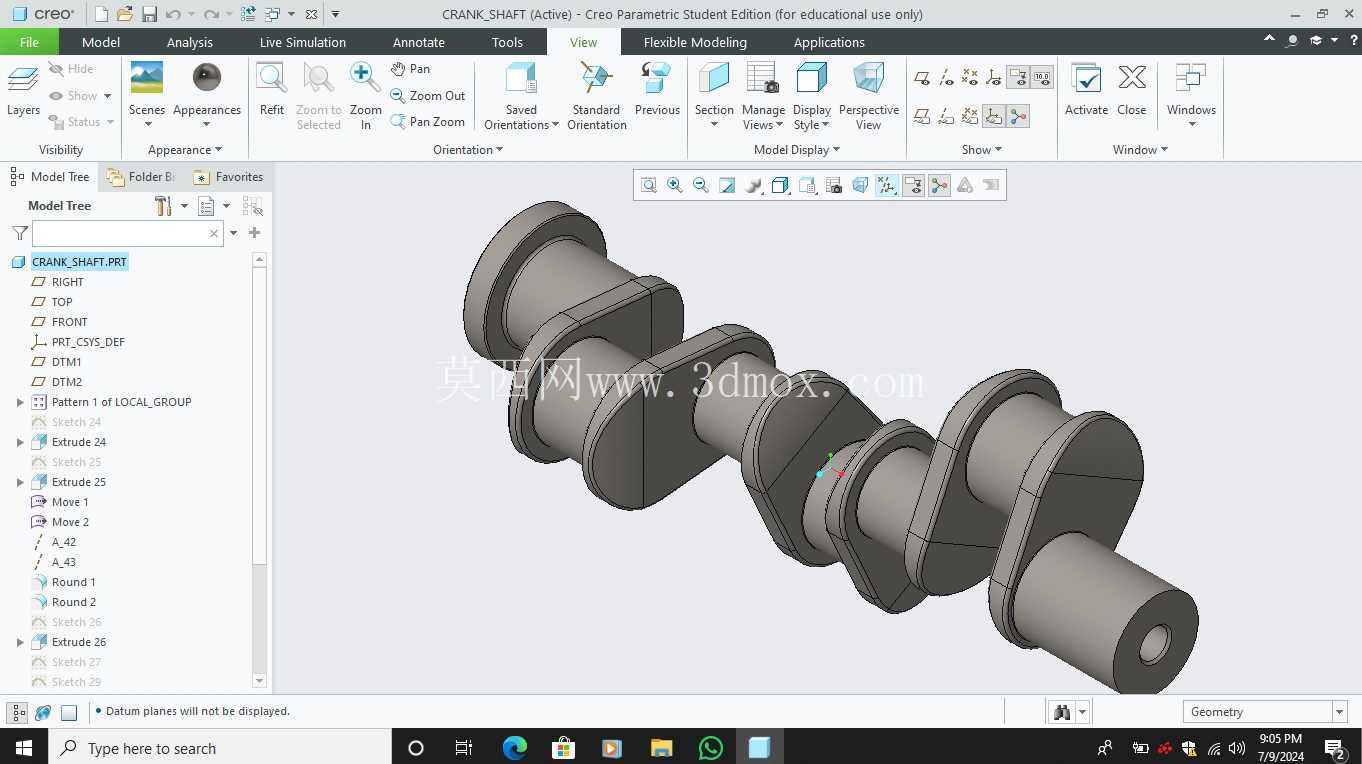

活塞发动机用多拐曲轴结构三维建模

　　在往复式活塞动力设备的动力传递链路里，曲轴是承担运动形式转换的核心承载构件，日常接触的车用内燃机、小型通用汽油机、固定式柴油动力机组里，都能见到这类零件的身影，它的设计合理性直接决定了整台动力设备的输出平顺性、运行寿命与NVH表现。做这个零件的三维建模时，最先要锚定的是安装边界条件：两端主轴颈的同轴度公差必须控制在0.02mm以内，不然装配后会出现轴瓦偏磨、运转卡滞的问题，主轴颈的直径选取要匹配对应排量机型的轴瓦规格，轴颈长度要留出轴瓦宽度、止推片安装间隙以及曲轴轴向窜动的预留量，通常轴向间隙控制在0.1-0.3mm区间，既要避免热胀后轴系卡死，也要防止窜动量过大导致活塞偏缸。

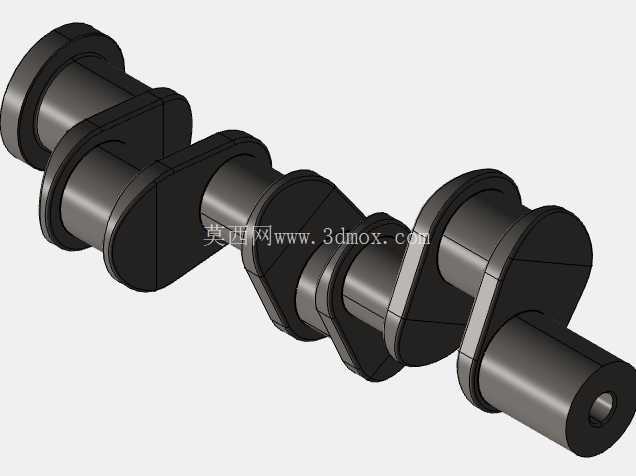

　　从结构布局来看，这个多拐曲轴的曲柄销按照120度夹角均匀排布，对应三缸机型的点火间隔，每个曲柄臂都做了偏心配重设计，配重块的轮廓是经过动平衡校核的，建模时要注意配重块的回转半径不能超出发动机缸体的曲轴箱内腔边界，不然运转时会和缸壁、机油泵等周边零件发生运动干涉。曲柄销和主轴颈之间的过渡圆角是建模时不能忽略的细节，圆角半径通常取轴颈直径的5%-8%，这个位置是应力集中的高发区，要是圆角做的过小，发动机交变载荷长期作用下很容易出现曲轴断裂的失效问题，圆角表面的粗糙度要求也远高于轴颈其他区域，建模时要把这个工艺特征明确体现出来，方便后续出工程图标注技术要求。

　　实际工作场景里，曲轴的前端要安装正时齿轮、皮带轮、启动爪等零件，所以前端轴颈要设计对应的键槽、螺纹孔特征，键槽的位置要和曲柄销的角度对应，保证正时装配时的配气相位准确；后端则要连接飞轮，法兰盘上的螺栓孔位置度公差要严格控制，飞轮装配后才能保证动平衡精度，后端还要预留油封安装的轴颈位置，表面粗糙度要达到油封的密封要求，避免出现机油渗漏的问题。曲轴内部还设计有贯通的油道，从主轴颈表面连通到曲柄销表面，发动机运转时压力机油会通过这些油道到达连杆轴瓦位置，实现摩擦副的润滑，建模时油道的孔径、转角位置都要和润滑系统的流量要求匹配，油道孔口要做倒角处理，避免应力集中同时防止装配时割伤密封件。

　　建模过程中要反复核对运动干涉情况：当曲柄销运转到上下止点位置时，曲柄臂和连杆大头的侧隙要留足0.5mm以上的间隙，平衡块旋转到最下方位置时，和油底壳的最小间隙不能小于10mm，防止车辆颠簸时机油液面拍击平衡块带来额外运转阻力，同时也避免油底壳被运动件磕碰变形。另外，曲轴的各段轴颈的圆柱度、圆度公差都要在建模时给出基准参考，主轴颈的公共轴线作为整个曲轴的设计基准，所有曲柄销的位置度、配重块的轮廓度都要以这个基准来标注，这样后续加工时才能保证工艺基准和设计基准统一，减少装夹误差。

　　很多新手建模时容易忽略曲轴的轴向定位结构，其实在中间某一道主轴颈的两侧要设计止推面，用来承受离合器或者正时系统带来的轴向力，止推面的平面度要求很高，建模时要明确这个面的宽度尺寸，匹配对应的止推片厚度。还有曲轴的材料通常选用球墨铸铁或者锻钢，不同材料的圆角滚压工艺要求不同，建模时不需要体现材料属性，但结构上要给后续工艺留出加工余量，比如轴颈表面的淬火层深度对应的结构尺寸，要保证淬火后不会出现轴颈变形超差的问题。

　　在实际选型匹配时，曲轴的冲程长度直接决定了发动机的排量，相同缸径下冲程越长扭矩输出越大，对应的曲柄半径也就越大，这时候曲柄臂的厚度就要相应增加，来平衡更大的回转力矩带来的强度需求，建模时可以通过参数化关联曲柄半径和曲柄臂厚度的尺寸关系，后续调整机型参数时能快速完成模型修改，不需要重新绘制整个结构。还要注意曲轴两端的中心孔特征，这是加工时的工艺基准，中心孔的尺寸要匹配机床的顶尖规格，加工完成后中心孔通常会做封堵处理，避免杂物进入影响后续维修时的基准找正。
