异型连接支架零件结构设计建模参考

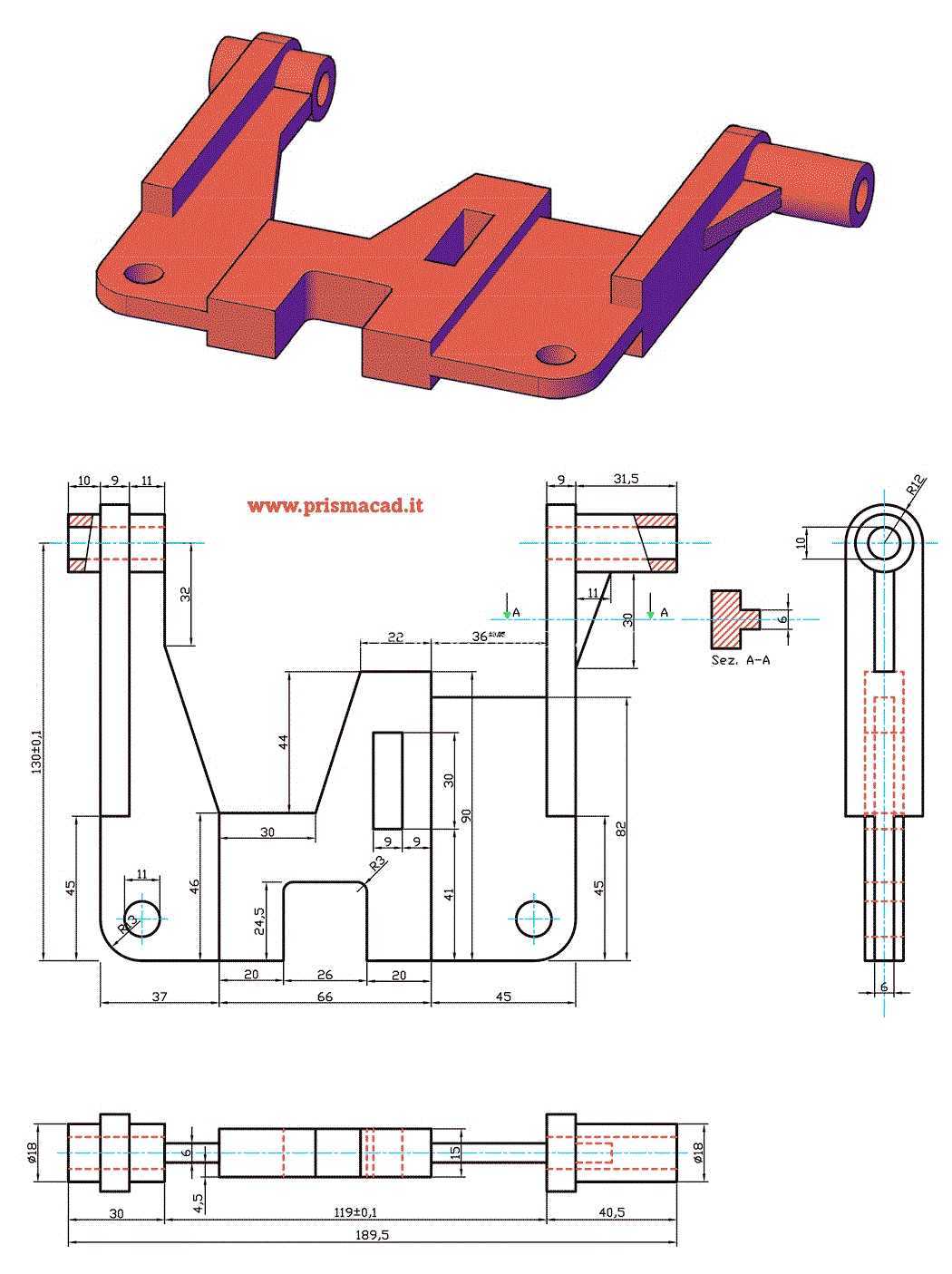

　　这类异型连接支架多应用在工业设备的内部走线、小型功能模块挂载场景中，常见于自动化产线的辅助定位单元、小型机电设备的内部构件固定工位，核心作用是为相邻的管线、小型传感元件、轻质功能组件提供稳定的安装支撑，同时通过自身的异型弯折结构避让设备内部的其他运动构件，避免装配后出现运动干涉问题。从结构设计逻辑来看，该零件采用一体化弯折成型的结构思路，主体为等厚板材加工而成，两端分别设置了带同轴孔的圆柱状安装耳，一端为单耳通孔结构，用于穿装铰接销轴实现与固定基座的转动连接，另一端为双耳平行的铰接座结构，可与配套的连杆类构件形成铰接副，满足设备运行过程中小范围的角度调整需求。

　　零件主体平面上开设了两个沉头安装孔，用于将支架整体固定在设备的安装基准面上，沉孔设计可保证安装螺栓的头部不高出零件表面，避免突出的螺栓头与周边运动部件发生刮擦，同时主体平面上预留的异形缺口并非减重设计，而是为了避让设备内部穿过的管线束，让管线可从缺口位置平顺通过，减少管线弯折半径过小导致的老化破损风险。从安装边界尺寸来看，零件整体的横向跨度可通过工程图标注的尺寸链核算，两端铰接孔的中心距为固定值，安装时需要保证两个铰接孔的轴线平行度误差控制在允许范围内，否则会导致铰接副转动卡滞，加快销轴与孔壁的磨损速度。

　　主体安装面的两个沉孔中心距有严格的公差要求，装配时需要与基座上的预装螺纹孔精准对位，避免强行锁附螺栓导致零件产生装配内应力，长期受振动影响出现断裂问题。零件的弯折部位均设置了合理的折弯圆角，避免直角折弯导致的应力集中问题，在承受交变载荷的工况下，圆角过渡结构可大幅降低折弯处的疲劳断裂风险。建模过程中需要重点关注各安装孔的同轴度、折弯面的平面度公差，以及铰接孔与主体安装面的位置度要求，这些形位公差直接决定了零件装配后能否正常实现预期功能。在实际工程应用中，这类支架通常采用冷轧钢板冲压折弯成型，表面做喷塑或镀锌处理提升防锈能力，部分对强度要求更高的工况也会采用铝合金铣削加工，在保证结构强度的同时降低零件自重。

　　设计这类异型支架时，不能只关注单个零件的结构强度，还要结合整机的装配空间做干涉校验，要模拟支架安装后周边部件的全行程运动轨迹，确认支架的所有外轮廓都处于安全间隙范围内，同时还要考虑装配工艺性，预留足够的工具操作空间，保证安装螺栓可以顺利锁紧，后期维护拆卸时不需要拆解周边其他构件。零件上的所有锐边都需要做倒钝处理，避免装配过程中划伤操作人员，也防止长期使用过程中锐边割破穿过的管线保护层。从建模练习的角度来说，这类零件涵盖了草图绘制、特征拉伸、折弯模拟、孔位特征创建、工程图标注等多个常用的机械建模操作，能帮助练习者掌握异型钣金类支架的设计思路，理解形位公差对零件实际装配的影响，避免建模时只关注外形相似度而忽略实际加工与装配的可行性。
